Моделирование напряженно-деформированного состояния забоя горной выработки вблизи опасных по газодинамическим явлениям зон

Введение

Современная тенденция к повсеместному осложнению горно-геологических условий приводит к увеличению геомеханических рисков и возникновению глобальных катастрофических явлений на горно-добывающих объектах, что отмечается в докладах представителей технического надзора, ученых отраслевых институтов и специалистов горно-добывающих предприятий [1-3]. Вместе с тем потребность в сырье продолжает расти, как и развитие высокопроизводительных технологий по его извлечению. С учетом обозначенной тенденции остается открытым вопрос обеспечения промышленной безопасности при освоении месторождений твердых полезных ископаемых.

Горно-добывающие компании обозначают потребность¹ в инновационных научно-исследовательских разработках [4, 5], в частности в исследованиях геомеханики, способных бороться с негативными реакциями массива пород на ведение горных работ и предотвращать непредсказуемый процесс разрушения горных пород [6-8]. Отраслевыми специалистами также отмечаются положительные результаты внедрения цифровых решений на месторождениях со сложными горно-геологическими условиями [9-11]. Опыт применения современных аппаратурных комплексов показывает положительные результаты при прогнозе исходных данных о физико-механических свойствах массива горных пород [12-14].

Проходка горных выработок буровзрывным способом в прочных доломитах подземного рудника «Интернациональный» осложнена протеканием вторичных газодинамических явлений, представляющих собой выбросы породы и газа [15-17]. Наличие в трещинных зонах вмещающих пород газа в свободном состоянии и значительного горного давления породных толщ на глубине свыше 1000 м предопределили реализацию вторичного самопроизвольного разрушения пород из забоя вскрывающих выработок [18-20].

Аналогичным образом осложнялась газодинамическими явлениями проходка выработок буровзрывным способом в песчаниках при вскрытии запасов угля шахт Донбасса, начиная с глубины 750 м. Э.И.Ефремов, В.Н.Харитонов, И.А.Семенюк отмечали, что напряженность горных пород, обусловленная давлением вышележащей толщи, тектоническими нарушениями и давлением газа, является основным фактором выбросоопасности. Исходя из положения, что причинами выбросов являются высокие напряжения пород и их физико-механические свойства, основные пути их предотвращения были направлены на снижение действующих техногенных напряжений массива.

Разгрузка скальных горных пород в условиях угольных шахт и рудников проводится путем предварительной надработки [21-23], образованием разгрузочных щелей [24-26], передовым торпедированием [27-29], а также увлажнением пород поверхностно-активными веществами [30, 31].

Исходя из ведения горных работ по выбросоопасным песчаникам Донбасса и опытно-эксперементальных работ по выбросоопасным доломитам рудника «Интернациональный», делается общий вывод о низкой эффективности в условиях прочных скальных пород таких противовыбросовых мероприятий, как гидроувлажнение, бурение разгрузочных скважин, а также применение комбайнового способа проходки.

Передовое торпедирование отмечается Л.Л.Кауфманом и Б.А.Лысиковым как наиболее эффективный способ управления состоянием выбросоопасного массива горных пород, параметры которого при этом необходимо оперативно определять с учетом текущей горно-геологической обстановки. Актуальным на сегодняшний день остается и вопрос прогнозирования газодинамических явлений в скальных породах. Несмотря на многолетний мировой опыт борьбы с газодинамическими явлениями, ученым-горнякам пока не удалось разработать надежный и международно признанный метод прогноза газодинамических явлений (ГДЯ). Геологическая уникальность каждого месторождения (пластичный характер разрушения выбросоопасных калийных солей, упругий характер разрушения выбросоопасных песчаников и доломитов) требует индивидуального подхода к разработке прогностических мероприятий.

Наиболее популярные методы прогнозирования ГДЯ, апробированные при ведении горных работ в условиях выбросоопасных сланцев и песчаников на шахтах в ГДР, Польше, Чехословакии и Донбассе, базируются на бурении шпуров и скважин с измерением давления газа, количества газа, скорости газовыделения, количества буровой мелочи, дискования керна, продолжительности бурения одного метра шпура. Применяются также геофизический метод прогноза ГДЯ с замерами акустической эмиссии, лабораторные измерения скорости десорбции газа из породной мелочи.

На руднике «Интернациональный» в настоящее время применяются методы локального и текущего прогноза ГДЯ по литологическим данным (локальный прогноз) и по интенсивности газовыделения (текущий прогноз). Помимо утвержденных на предприятии методов прогноза ГДЯ также проходят апробацию геофизические методы текущего прогноза напряженности горных пород по данным естественной электромагнитной (прибор Angel-M) и акустической (прибор Prognoz-L) эмиссий.

Ввиду того, что газодинамические явления продолжают происходить и в условиях проведения профилактических мероприятий, актуален вопрос оценки напряженно-деформированного состояния забоя горной выработки при подходе к опасным по ГДЯ зонам и определения необходимой ширины зоны неснижаемого опережения.

Предлагаемый метод управления состоянием краевой части выработки

Интенсивная трещиноватость на глубинах свыше 1000 м сопровождается наличием свободного газа, находящегося под давлением от первых единиц до 10 МПа. Мощность зоны интенсивной трещиноватости определяется на стадии бурения скважин локального геологического прогноза и достигает 2-6 м (рис.1). При подходе к зонам интенсивной трещиноватости формируются различные геомеханические ситуации, которые необходимо численно учитывать.

В качестве основной меры обеспечения безопасного состояния выбросоопасных горных пород на предприятии применяется передовое скважинное торпедирование с созданием защитной зоны неснижаемого опережения, нормативно равной 1 м (рис.2).

Рассматривается 18 геомеханических ситуаций расположения забоя горной выработки на расстоянии 2, 4, 6 м до зон интенсивной трещиноватости мощностью 2, 4, 6 м с наличием в них газа и без газа.

Все расчетные схемы рассматриваются в объемной постановке на глубине 1500 м с вертикальными напряжениями, равными 40 МПа, что соответствует теории профессора А.Н.Динника, согласно которой вертикальные сжимающие напряжения соответствуют давлению вышележащих пород. Горизонтальные напряжения, в свою очередь, задаются на боковых гранях расчетных моделей через вынужденные перемещения из условия действия равнокомпонентного сжатия, что соответствует боковому распору, равному 1.

Параметры равнокомпонентного или близкого к равнокомпонентному поля напряжений на глубоких горизонтах кимберлитовой трубки «Интернациональная» подтверждаются как инструментальными измерениями, выполненными учеными Института горного дела СО РАН [32], так и мировым опытом ведения горных работ на глубинах, превышающих 1000 м [33-35].

В аппарате расчетной области выполняются уравнение равновесия, уравнение Коши и закон Гука:

где σ_ij – компоненты тензора напряжений; pF_i = γgδ_ij – объемные силы; γ – плотность пород; g – ускорение свободного падения; δ_ij – символ Кронекера; ε_ij – компоненты тензора деформаций; u_i – компоненты вектора перемещений; θ = ε_x + ε_y + ε_z – относительная объемная деформация; G и λ – параметры Ламе,

В расчетные модели закладываются следующие физико-механические свойства пород: доломит ненарушенный (материал окружающего массива) – модуль упругости 50000 МПа, коэффициент Пуассона 0,25, плотность 2700 кг/м³; доломит в зоне интенсивной трещиноватости – модуль упругости 10000 МПа, коэффициент Пуассона 0,35, плотность 2600 кг/м³.

Снижение модуля упругости горных пород в зоне трещиноватости породного массива оценивается по формуле

где Е₀ – модуль упругости породы в монолитном состоянии (в образце), МПа; I_T – интенсивность трещиноватости, шт./м.

Для учета газового давления, максимально равного 10 МПа, в зонах интенсивной трещиноватости задается исходное напряженное состояние в трех нормальных компонентах тензора, равное 50 МПа.

Размер расчетной области удовлетворяет принципу Сен-Венана по удаленности границ модели на расстоянии, не влияющем на результат расчета в области рассматриваемого объекта. Согласно этому принципу, на расстояниях, превышающих характерный размер области приложения нагрузки, распределение напряжений и деформаций практически не зависит от конкретного способа приложения нагрузки. Аналогичным образом определены размеры расчетной сетки конечных элементов, при дальнейшем сгущении которой изменение значений в результатах расчета не происходит.

Результаты моделирования напряженно-деформированного состояния

Моделирование напряженно-деформированного состояния выполнено методом конечных элементов в отечественном программном комплексе CAE Fidesys, получившем широкую апробацию при решении различного рода задач горной геомеханики [36-38]. На рис.3 изображен продольный разрез горной выработки с эпюрами максимальных сжимающих напряжений, иллюстрирующих адекватность заданных граничных условий.

На расстоянии 1 м от забоя горной выработки без задания зон интенсивной трещиноватости осредненное по трем точкам максимальное сжимающее напряжение составляет порядка 51 МПа.

Дальнейшие расчеты оценки влияния зон интенсивной трещиноватости на НДС забоя проведены по тем же трем точкам.

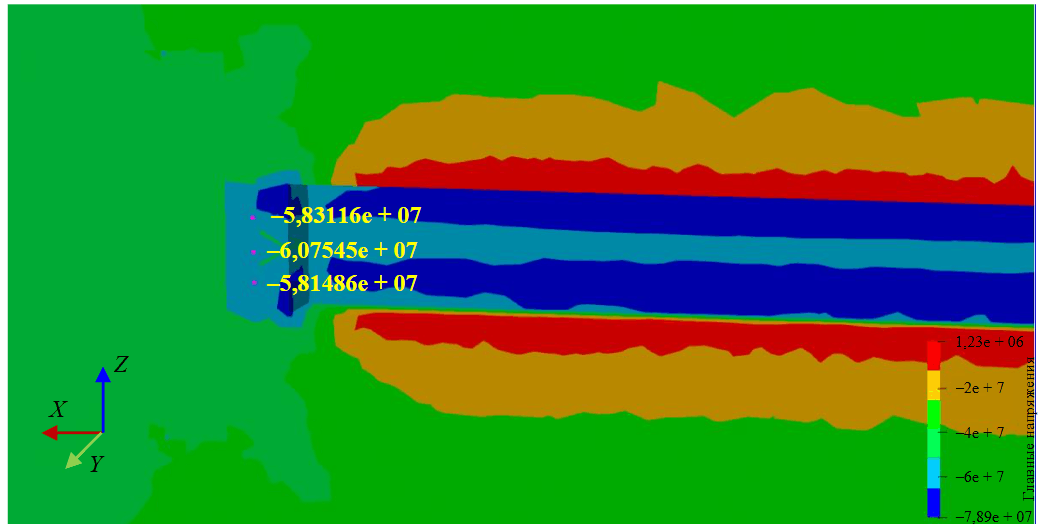

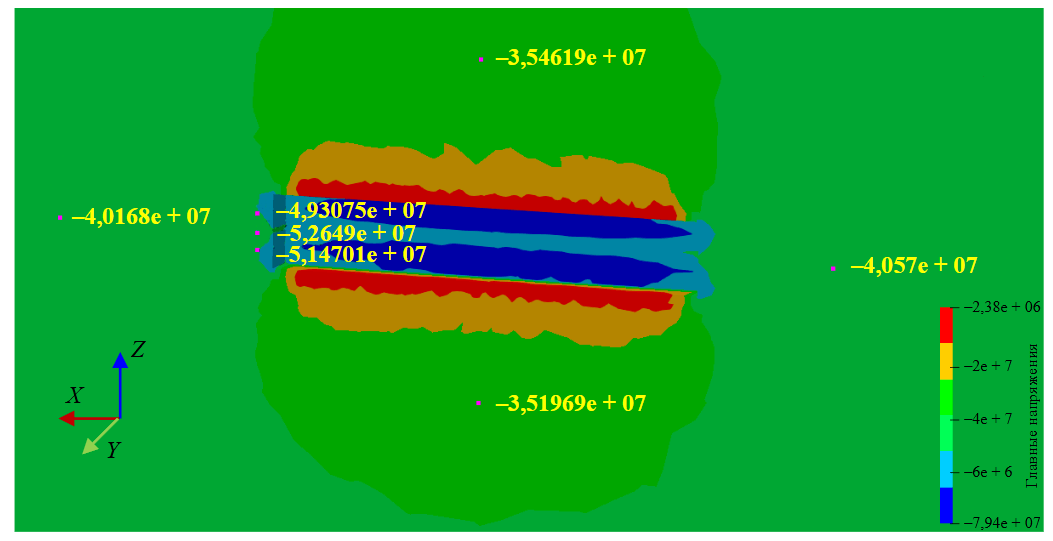

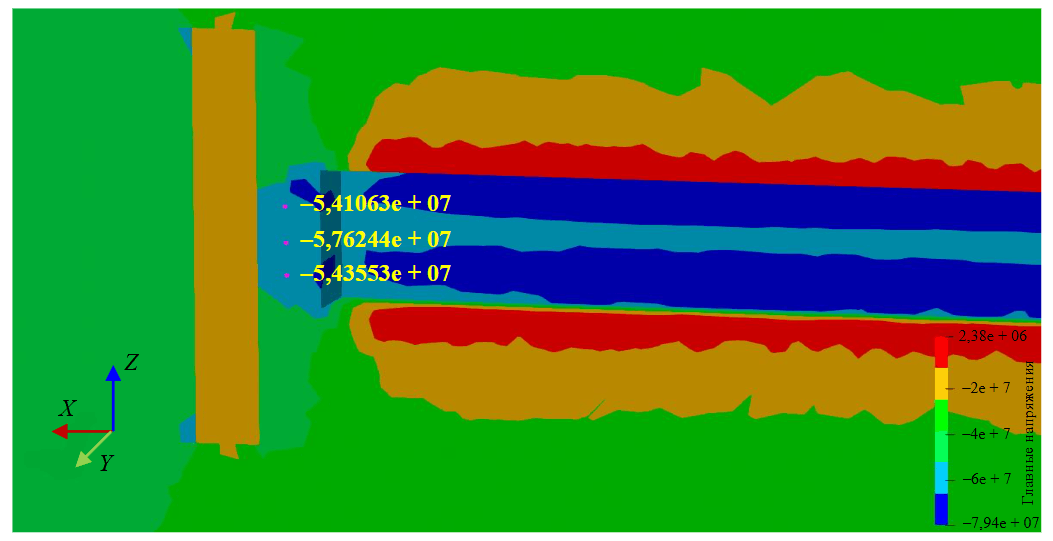

На рис.4 и 5 изображены две из 18 рассматриваемых моделей зон интенсивной трещиноватости с учетом газового давления и без газа. В таблице представлены результаты расчетов всех рассматриваемых геомеханических ситуаций.

По результатам возможно выделить закономерности:

• концентрация сжимающих напряжений в призабойной зоне возрастает вне зависимости от фактора наличия газа в трещинах;
• трещинные зоны с газом оказывают большее влияние в сравнении с трещинными зонами без газа при нахождении на расстоянии 2 м от забоя горной выработки;
• на расстояниях от забоя зон интенсивной трещиноватости, равных 4 и 6 м, бо́льшая при-грузка на призабойную зону возникает в случае отсутствия газа в трещинах.

Область применения результатов

Результаты численного моделирования следует использовать для обоснования безопасного значения ширины зоны неснижаемого опережения при проведении скважинного торпедирования.

Результаты расчетов рассматриваемых моделей

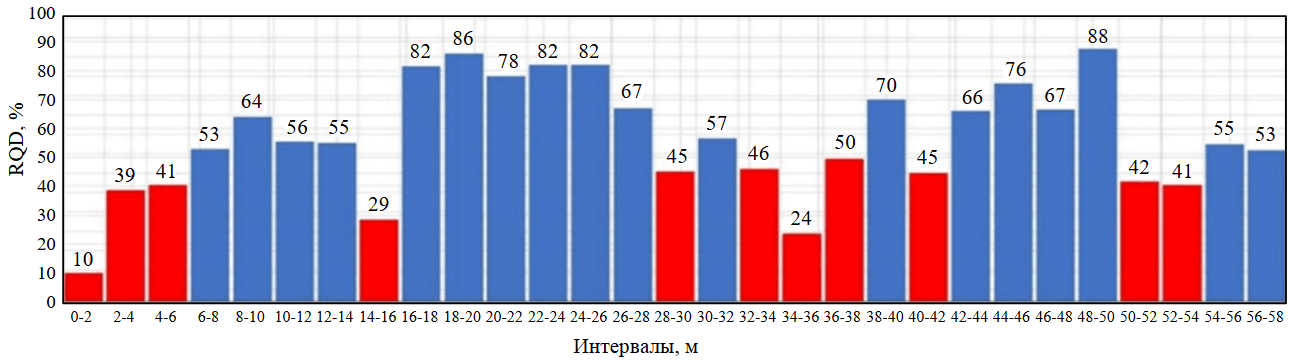

Известно, что исследуемые доломитовые породы являются хрупкими и склонными к динамическому разрушению. Поэтому, в соответствии с действующими правилами безопасности, не допускается формирование зон сжимающих напряжений, которые превышают 80 % от предела прочности пород на одноосное сжатие.

Согласно результатам лабораторных испытаний, проведенных с 2022 по 2024 гг. в лабораториях Санкт-Петербургского горного университета, Института Гипроникель и ВНИМИ, усредненные прочности на одноосное сжатие склонных к хрупкому разрушению доломитовых пород рудника «Интернациональный» варьируются от 70 до 90 МПа. Таким образом, по отношению максимальных сжимающих напряжений к пределу прочности на одноосное сжатие произведено ранжирование безопасных и опасных расстояний от забоя горной выработки до зон интенсивной трещиноватости в зависимости от прочности пород (рис.6).

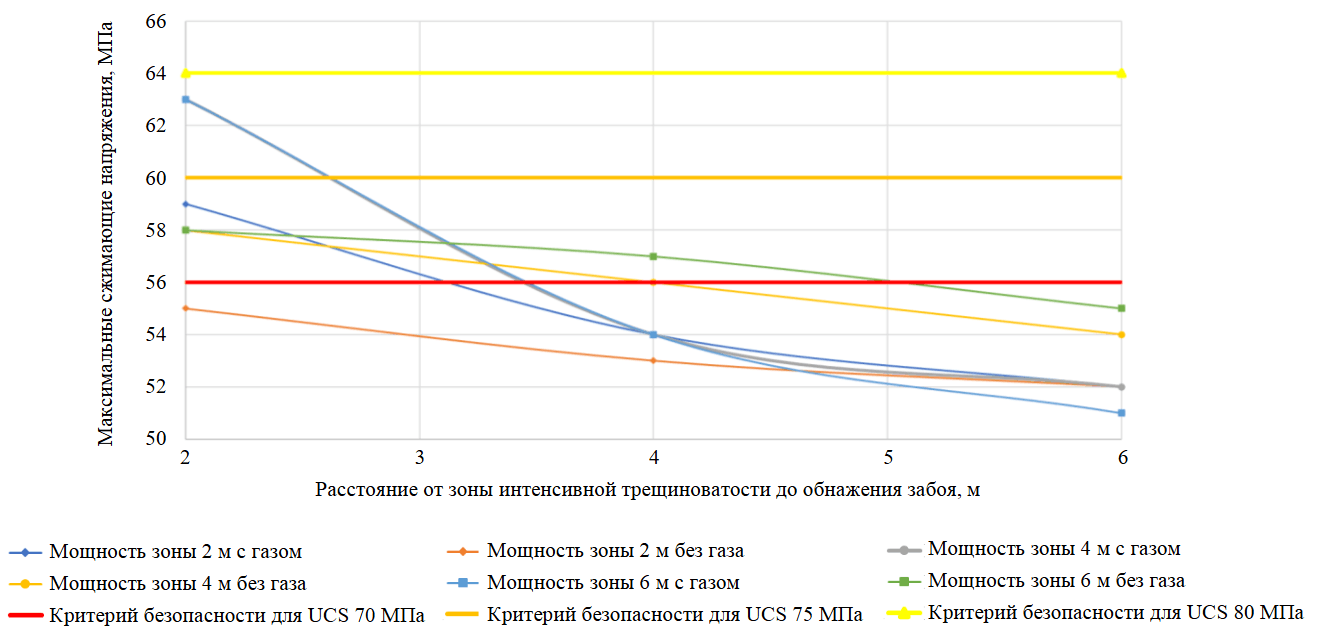

Представленный на рис.6 график позволяет сделать вывод, что в случае, когда участок массива сложен горными породами с прочностью около 70 МПа, зону неснижаемого опережения необходимо формировать шириной от 4 до 6 м в зависимости от мощности интенсивно трещиноватой зоны. При прочности пород на одноосное сжатие, равное 75 МПа, необходимая ширина зоны неснижаемого опережения равна 4 м. В случае, когда участок массива сложен горными породами с прочностью 80 МПа и более, допустимо формирование зоны неснижаемого опережения шириной, нормативно равной 1 м.

Заключение

Результаты проведенного исследования показали, что одним из ключевых факторов влияния на возникновение выбросоопасной ситуации на участке проходки горной выработки является преимущественно высокое напряженное состояние призабойной части массива горных пород, управление газодинамическим состоянием которой осуществляется путем создания зоны неснижаемого опережения. Ширину зоны рекомендуется определять в зависимости от физико-механических, структурных и литогенетических особенностей пересекаемых пород на участке проходки горной выработки.

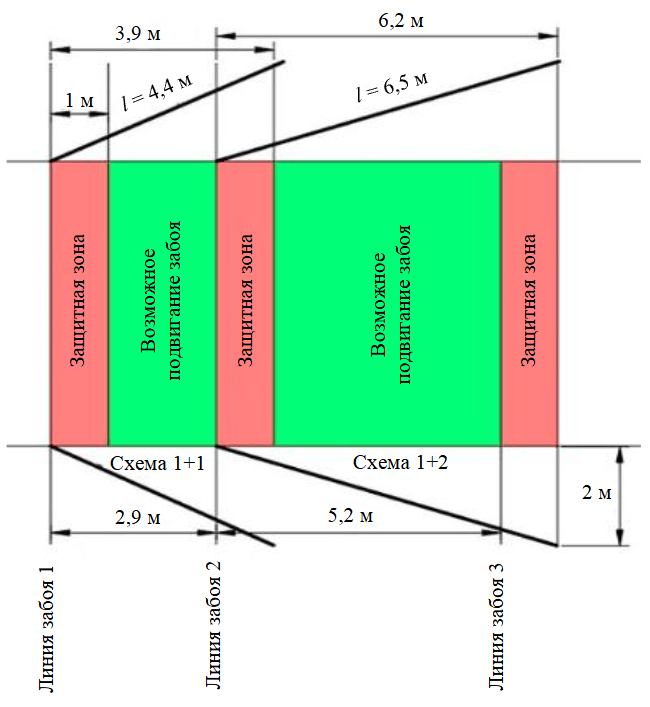

Определение ширины зоны неснижаемого опережения предлагается проводить на основе графиков изменения напряженного состояния призабойной части горной выработки, базирующихся на результатах численных расчетов. Представленный подход к управлению газодинамическим состоянием горных пород при проходке горных выработок на глубоких горизонтах кимберлитовой трубки «Интернациональная» учитывает разнообразие геомеханических условий, что в перспективе можно использовать при актуализации действующего на предприятии комплекса мер по прогнозу и предотвращению выбросов породы и газа.
