Эксперимент «Ковдор-2023» по глубинному электромагнитному зондированию литосферы Беломорского блока Фенноскандинавского щита

Введение

Электромагнитные исследования земной коры включают множество методов, направленных на решение глобальных и инженерных задач. Совершенствуются теоретическая база, технологии измерения, обработки и интерпретации данных. Объектами исследования электромагнитными методами являются различные структуры, начиная с простых горизонтально-слоистых сред и неоднородностей простых геометрических форм, заканчивая сложными неоднородными ассиметричными средами. Высокое удельное сопротивление и неоднородность приповерхностных слоев на щитах, таких как Фенноскандинавский, предъявляют свои требования к электромагнитным методам исследования [1, 2].

Магнитотеллурическое зондирование (МТЗ) – один из самых распространенных методов электромагнитного исследования земных недр [3-5]. Основным преимуществом метода является отсутствие необходимости применения генераторных устройств для возбуждения электромагнитного поля в земле. Источниками магнитотеллурического поля являются процессы естественного происхождения в ионосфере и магнитосфере, их природа достаточно хорошо изучена [6]. МТЗ имеют и недостатки – искажения сигнала, вызванные неоднородностями вблизи точки наблюдений; чувствительность к помехам, особенно вблизи искусственных источников электромагнитного поля, таких как линии электропередачи, недетерминированность естественного источника [7]. Тем не менее магнитотеллурические зондирования могут применяться и в таких условиях [8].

Магнитотеллурический метод с контролируемым источником (CSAMT) доказал свою эффективность в подавлении внешних шумов, что привело к относительно высокому соотношению сигнал/шум [9-11]. Современные источники позволяют создавать мощный сигнал в широком диапазоне частот [12], а измерительные установки обладают высокой разрешающей способностью. Эта особенность делает метод особенно эффективным для разведки полезных ископаемых [13, 14], геотермальных исследований, разведки углеводородов, обнаружения длинных и глубоких туннелей, а также для решения проблем загрязнения грунтовых вод [15-17].

Развитие методов МТЗ и CSAMT шло параллельно, первый метод позволял получать данные с больших глубин, второй – с верхних слоев подстилающего пространства. По мере совершенствования технологий и методов обработки данных стало возможно получать информацию с одного диапазона глубин обоими методами [17, 18]. Кроме того, развитие вычислительных технологий позволило перейти от одномерного к двумерному приближению обоих методов. Однако результаты электромагнитных методов не всегда согласуются между собой [18].

В 1997 г. методом частотного зондирования на территории Центрально-Финляндского гранитоидного массива был обнаружен промежуточный проводящий слой [19]. Он располагается в верхней части земной коры на глубинах до 10 км и имеет незначительную продольную проводимость – доли и единицы сименсов. Природа слоя получила истолкование в рамках гипотезы дилатантно-диффузионной природы проводимости (ДД-слой) [20]. Согласно этой гипотезе считается, что под действием тангенциальных напряжений направление трещин в хрупкой горной породе меняется с субвертикального на субгоризонтальное. Ионно-проводящие флюиды проникают на глубину с дневной поверхности по этой системе трещин. Явления дилатансии, т.е. необратимого разуплотнения, возникают за счет хрупкого разрушения горных пород в условиях взаимодействия тангенциального и литостатического давлений. Это способствует появлению свободных флюидов в открывающихся полостях и повышению электропроводности горных пород в довольно узком диапазоне глубин (от 2 до 10 км) в виде промежуточного проводящего слоя. ДД-слой представляет собой не сплошную однородную область, а неоднородную зону пониженного сопротивления, обусловленную влиянием множества мелких токопроводящих трещин. Интерес к нему определяется тем, что с ДД-слоем связывается возможное присутствие флюидов в верхней толще земной коры на глубинах от 2-3 до 7-10 км.

В 2015 г. были выполнены зондирования в пределах Ковдорско-Енского сегмента Беломорского блока. Целью эксперимента «Ковдор-2015» являлось исследование параметров ДД-слоя. Результатом стала серия геоэлектрических одномерных разрезов с наличием промежуточного проводящего слоя на глубинах от 2 до 10 км.

Район работ сложен преимущественно различными по составу и структуре архейскими гранито-гнейсами, амфиболитами, а также рудными зонами мусковита и апатит-магнетитовых руд [21].

Цель данной работы – изучение глубинной электропроводности земной коры Беломорского блока Феннсокандинаского щита на территории Кольского региона. Исследование является продолжением эксперимента 2015 г. [1]. Были поставлены задачи, во-первых, повысить синхронизацию источника и приемника, во-вторых, получить информацию в более высокочастотной области. Для решения задач были введены новые системы сбора данных и создана новая генераторная установка. Это позволило повысить информативность данных, полученных в ходе измерений 2023 г., и дополнить результаты эксперимента «Ковдор-2015».

Архейские породы имеют высокое удельное сопротивление до 10⁶ Ом∙м, зоны пониженного сопротивления могут быть связаны с концентрацией ионно-проводящих флюидов в зонах повышенной трещиноватости, а также с разломными зонами, содержащими электронно-проводящие сульфиды и графиты.

Рассмотрение данных обоих экспериментов вдоль одного профиля выполнено в двумерном приближении с применением современных методов обработки и инверсии данных.

Методика измерений

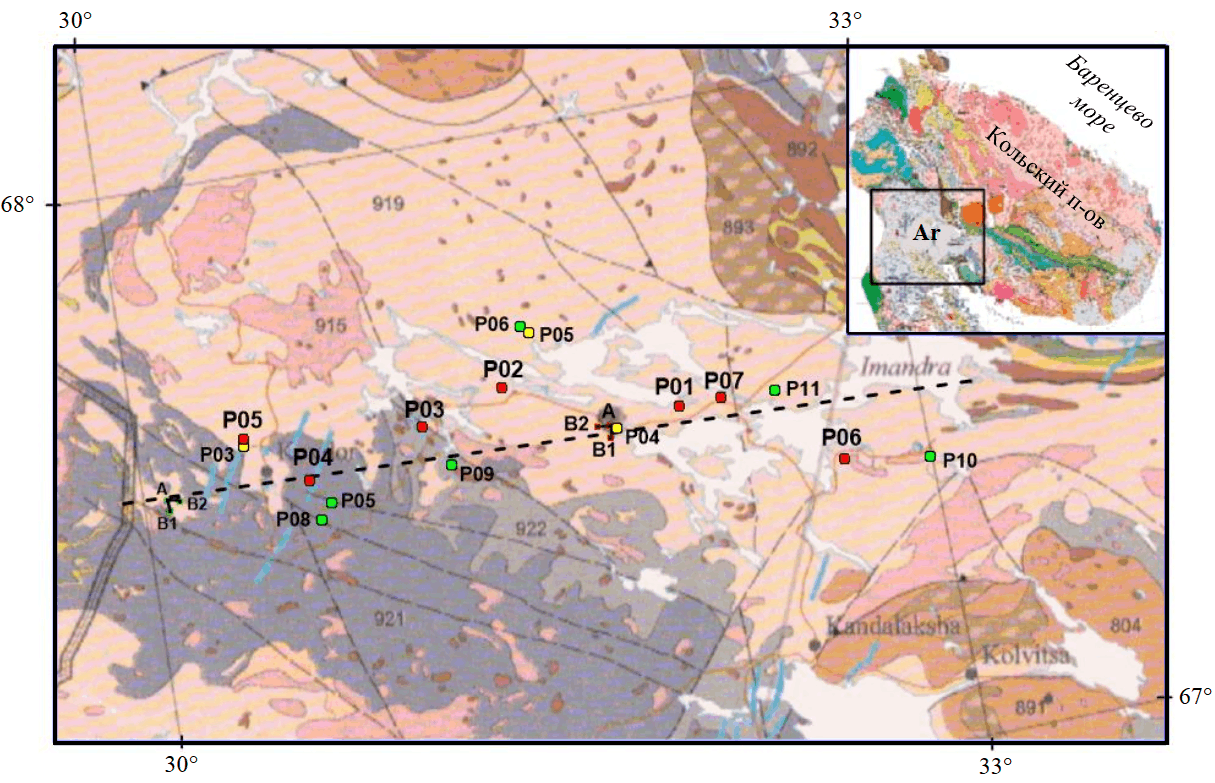

Измерения проведены вдоль субширотного профиля Ковдор – Полярные Зори с шагом 12-15 км с применением взаимно ортогональной питающей установки в виде Г-образных заземленных линий (диполей) длиной 1,5-1,8 км (рис.1). Исследования проведены в семи точках.

По сравнению с предыдущими исследованиями в этом эксперименте был расширен частотный диапазон в высокочастотной части. Оценка эффективной глубины исследования электромагнитных частотных методов (глубины, с которой вносится максимальный вклад в отклик электромагнитного поля на поверхности для конкретной частоты) производится по формуле скин-эффекта [10]

где ρ – удельное электрическое сопротивление подстилающей породы, Ом·м; Т – период колебаний электромагнитного поля, с.

В ходе эксперимента 2015 г. верхняя частота сигнала составляла около 2000 Гц. Это позволило получать сигнал с глубин первых километров. Для увеличения частоты сигнала и уменьшения минимальной глубины исследования требовалась модификация источника и приемника.

Электромагнитное поле создавалось генератором «Энергия-5», который был разработан для данного эксперимента на основе генератора «Энергия-4» [12]. Силовым блоком генератора является однофазный мостовой инвертор на основе силовых биполярных транзисторов с изолированным затвором модулей, позволяющий методом трехуровневой широтно-импульсной модуляции формировать в излучающей линии ток произвольной формы в диапазоне частот 0,001-2000 Гц, а также двухполярный сигнал меандровой формы с переменной скважностью формы в диапазоне частот 0,07-10000 Гц.

Генератор «Энергия-5» смонтирован в кунге автомобиля КамАЗ-43101 и питается от дизель-генераторной установки АЗИМУТ ЭД 100-Т400-1РКМ11 с выходным напряжением 380 В и мощностью 100 кВт. Генератор «Энергия-4» питался от генератора мощностью 29 кВт, вмонтированного в кунг автомобиля ЗИЛ-131 и соединенного с двигателем через вал отбора мощности.

Применение новых транзисторов и более современной мощной силовой установки в генераторе «Энергия-5» позволило увеличить амплитуду выходного сигнала, особенно на высоких частотах, что привело к увеличению верхней частоты сигнала с 2 кГц в 2015 г. до 4 кГц в 2023 г. Это позволило уменьшить минимальную глубину исследования [1] в 1,4 раза (менее 1 км).

Регулируемая форма выходного тока генератора обеспечивает его универсальность, т.е. возможность применения для различных методов глубинных электромагнитных зондирований. В частности, синусоидальная форма или меандр могут использоваться для частотных зондирований, а модифицированный меандр с изменяемой скважностью – для зондирований в ближней зоне источника методом становления поля.

Для обеспечения более высокого излучающего магнитного момента необходимо выбирать установку генераторного оборудования и самих диполей в геологических зонах с высоким удельным сопротивлением грунта, что обеспечивает большую глубину протекания обратного тока диполей. С другой стороны, это приводит к сложностям построения заземляющих устройств и более высокому полному сопротивлению излучающих диполей. Расположение питающих линий источника в данном эксперименте выбрано с учетом азимута профиля исследования и обеспечения наименьшего сопротивления заземлителей. В эксперименте «Ковдор-2015» были развернуты две питающие установки – в восточном и западном секторах района работ (рис.1). В 2023 г. применялась установка, практически полностью совпадающая с восточной установкой 2015 г.

В работе 2023 г. использовались две измерительные станции – широкополосная магнитотеллурическая VMTU-10 (пятого поколения) и КВВН-7 (четвертого поколения) [23], совместно разработанная сотрудниками ЦЭС КНЦ РАН и ПГИ КНЦ РАН. Станция VMTU-10 имеет внутренний логгер, синхронизирующийся по GPS, работающий в пятиканальном режиме с частотой дискретизации до 1000 Гц и до 32 разрядов чувствительности, а также имеет возможность подключения внешнего логгера. Станция КВВН-7 регистрирует сигнал на семи каналах через внешний регистратор и имеет режекторные фильтры первых пяти нечетных гармоник промышленной частоты 50 Гц.

Для выполнения задач эксперимента «Ковдор-2023» частотный диапазон станции VMTU-10 был недостаточен. Необходимость измерения сигналов в диапазоне от 1 Гц до 4 кГц требовала модификации системы регистрации сигнала. Для решения проблемы измерения проводились с помощью внешнего аналого-цифрового преобразователя (АЦП) серии QMBox17-16. С помощью АЦП QMBox станция VMTU-10 записывала сигнал на частоте 20 кГц. На станции КВВН-7 и генераторе «Энергия-5» также были применены данные АЦП, работавшего в том же режиме. В эксперименте «Ковдор-2015» использовались АЦП 14-битной разрядности без синхронизации. Таким образом, в работе 2023 г. в сравнении с работой 2015 г. удалось расширить диапазон исследуемых частот до 10 кГц, повысить точность измерений с 14 до 16 бит и обеспечить синхронность данных по меткам GPS с точностью до 0,00001 с.

Измерения проводились идентично магнитотеллурическим зондированиям – измерялись горизонтальное электрическое и полное магнитное поля. Электрические компоненты поля измерялись с помощью взаимно ортогональных заземленных линий длиной 200 м. Магнитное поле измерялось с помощью индукционных датчиков. Собственные шумы магнитных датчиков станций КВВН-7 [23] и VMTU-10 составляют 20-30 фТл/Гц^1/2 в области частотного диапазона 10-300 Гц, что на порядок ниже шумов естественного поля. Благодаря режекторым фильтрам станция КВВН-7 могла регистрировать сигнал в условиях высоких промышленных помех (точка P06). Магнитные датчики VMTU-10 имеют более ровные амплитудно- и фазово-частотную характеристики, поэтому результаты измерений в условиях отсутствия помех оказались качественнее (все точки, кроме P06). Запись велась во время сеанса работы генератора, а также измерялись вариации естественного поля после сеанса для измерения МТЗ в отсутствии сигнала источника.

Результаты

Поскольку измерения идентичны магнитотеллурическим исследованиям, то обработка данных выполнена как по методике МТЗ [24, 25], так и по методике CSAMT [10, 26]. Задача обработки данных эксперимента «Ковдор-2023» заключается в получении значений модулей полных векторов электрического и магнитного полей и значения модуля полного импеданса.

Поиск полезного сигнала CSAMT во временных рядах измеренных компонент электромагнитного поля проводился в автоматическом режиме, синхронно с обработкой временных рядов сигнала источника. Эта схема была реализована для обработки данных серии экспериментов FENICS [27]. Расчеты кажущегося удельного сопротивления и геометрических коэффициентов выполнены по следующим формулам [10]:

• для электрического поля

• для магнитного поля

где Е_х – напряженность электрического поля вдоль оси х, В/м; Е_у – напряженность электрического поля вдоль оси у,В/м; Н_х – напряженность магнитного поля вдоль оси х,А/м; Н_у – напряженность магнитного поля вдоль оси у,А/м; I – амплитуда тока, А; L – длина питающего диполя, м; r – расстояние между источником и приемником, м; θ – угол между осью источника и направлением r, град; f – частота сигнала, Гц.

Расчет кажущегося удельного сопротивления по импедансу

Обработка данных по методике МТЗ была выполнена с помощью программы VMTU-1d, разработанной для обработки и одномерной интерпретации данных станции VMTU-10. В ней реализована стандартная процедура обработки магнитотеллурических данных, предложенная В.Ю.Семеновым в 1985 г. [28]. Измеренные через АЦП QMBox данные со станций КВВН-7 и VMTU-10 переформатировались для обработки в этой программе.

Для каждой измеренной компоненты поля рассчитываются усредненные спектры и корреляционные соотношения между сопряженными и антисопряженными компонентами электромагнитного поля. Затем по частотам, удовлетворяющим критериям отбора, определяется отклик среды Z_xx, Z_xy, Z_yx, Z_yy (компоненты тензора импеданса, Ом) из соотношений

Далее рассчитываются кажущееся удельное сопротивление, фаза импеданса и параметр асимметрии [29]:

В каждой точке определены направления главных компонент поля относительно магнитного меридиана, значения кажущегося удельного сопротивления ρ_xy, ρ_yx (рис.2, а), фазы импеданса φ_xy, φ_yx (рис.2, б) по формулам (5), (6) в диапазоне частот порядка 1-300 Гц. Дополнительно по формуле (7) рассчитывается параметр асимметрии skew (рис.2, в), определяющий размерность нижнего полупространства.

Согласно формуле (1), эффективная глубина исследования для исследуемого участка варьируется от 1 до 40-60 км в зависимости от удельного сопротивления подстилающего пространства и нижней частоты полезного сигнала.

Магнитотеллурические зондирования, помимо влияния региональных неоднородностей [30], подвержены статическим искажениям, вызванным приповерхностными неоднородностями, как правило, пониженного удельного сопротивления [31-33]. Существуют разные способы учета этих искажений [34, 35]. В данной работе используется метод, предложенный А.А.Жамалетдиновым [36]. Для учета искажений статического сдвига по этому методу проводится анализ кривых кажущегося удельного сопротивления частотного зондирования с искусственным источником (рис.3).

Кривые, рассчитанные по магнитной составляющей (3), не подвержены влиянию статических искажений, но подвержены влиянию ионосферы и токов смещения в высокочастотной ветви. Горизонтальное магнитное поле не подвержено статическим искажениям, поскольку не имеет гальванической связи с землей и отражает истинное сопротивление верхней толщи земной коры. Коррекция искажений проводится путем параллельного смещения электрических ρ^E и импедансных ρ^Z кривых по оси сопротивлений до их совпадения с уровнем кривой ρ^H по горизонтальному магнитному полю в пределах действия квазистационарной волновой зоны [35].

На низких частотах при зондировании с искусственным источником происходит переход в ближнюю зону, когда длина волны становится сопоставима с расстоянием между источником и приемником. Переход из квазистационарной волновой в ближнюю зону может быть приблизительно определен с помощью параметра kr, где k – волновое число в квазистационарном приближении, м^–1, k = π/λ; λ – длина волны, м; r – расстояние между источником и приемником, м.

Для ближней зоны выполняется условие kr ≥ 1, а для дальней квазистационарной зоны – kr ≤ 1. Между ними находится диапазон частот, относящийся к промежуточной зоне [18].

В ближней зоне «магнитная» кривая удельного сопротивления (3) сохраняет информацию о глубинном распределении электропроводности с понижением частоты. Кривая удельного сопротивления, рассчитанная по электрическому полю (2), становится независимой от частоты, а кривая удельного сопротивления, рассчитанная по импедансу (4), соответственно, растет с понижением частоты. Это расхождение экспериментальных кривых в низкочастотной части на всех точках измерений можно наблюдать на рис.3.

Для учета статического искажения используется импедансная кривая кажущегося удельного сопротивления частотного зондирования, скорректированная по уровню с «магнитной» кривой в квазистационарной зоне. Для промежуточной и ближней зон используется низкочастотная часть «магнитной» кривой кажущегося удельного сопротивления.

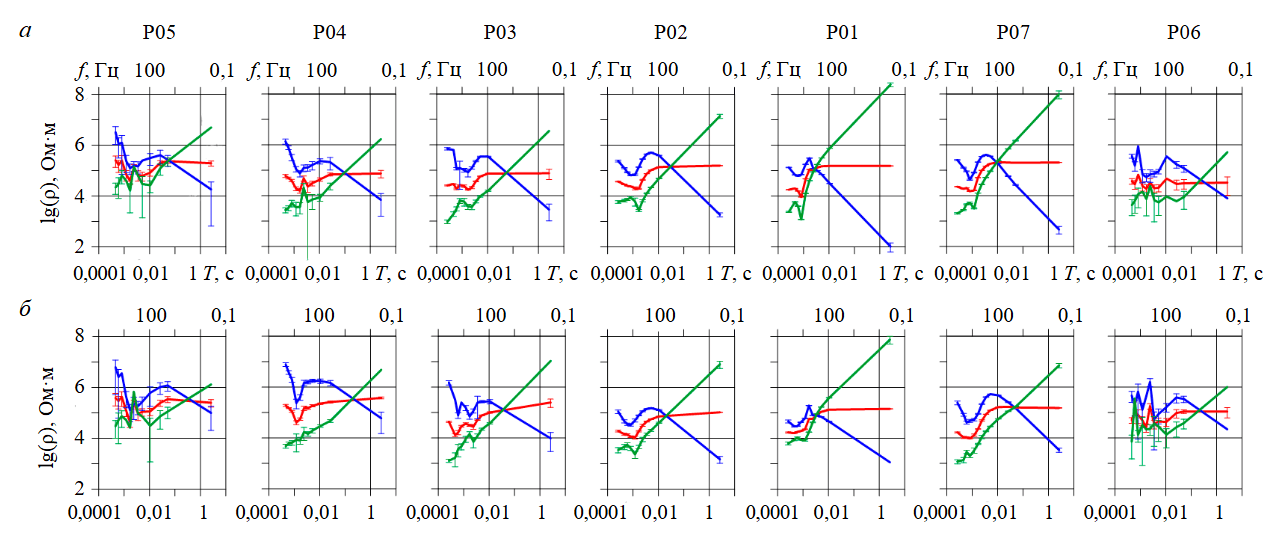

Волновая квазистационарная зона наблюдается в интервале частот от 100 до 500 Гц (рис.3). На более высоких частотах кривые кажущегося сопротивления, рассчитанные по электрическому и магнитному полям, вследствие влияния токов смещения искажаются, а импедансные кривые ρ^Z не подвержены влиянию ионосферы и токов смещения.

Обсуждение результатов

Основное различие экспериментов «Ковдор-2015» и «Ковдор-2023» заключается в том, что точки наблюдений эксперимента 2015 г. были расположены на участках с однородным плохопроводящим основанием для максимального проникновения поля на глубину и избежания влияния боковых неоднородностей, а точки наблюдений 2023 г. располагались примерно на одинаковом расстоянии вдоль одного профиля (см. рис.1).

Результаты «Ковдор-2023» предоставляют информацию для построения двумерной модели распределения электропроводности земной коры Беломорского блока вдоль профиля Ковдор – Полярные Зори. Также были использованы результаты эксперимента «Ковдор-2015» и дополнительные МТЗ 2016 г.

Параметр симметрии skew является показателем размерности среды [25, 26]. Анализ параметра показывает, что измеренные данные можно аппроксимировать двумерной средой лишь частично, однако они также могут быть интерпретированы как двумерные [37].

Инверсия данных производилась с помощью программного обеспечения MARE2DEM, разработанного К.Кейем (Обсерватория Земли Ламонт-Доэрти, Колумбийский университет, США) для двумерной инверсии как частотных зондирований с искусственным источником, так и магнитотеллурических зондирований [38]. Программа разработана для исследований морского дна, но может быть применена и в условиях щита. MARE2DEM использует полигональную модель и метод конечных элементов решения прямой задачи.

Процедура инверсии данных требует значительных вычислительных ресурсов, поэтому для решения обратной задачи необходимо аккуратно подходить к выбору начальной модели. На рис.4 приведен результат 14-й итерации, где априорной моделью является усредненная модель, полученная по результатам эксперимента «Ковдор-2015» [1], в которой присутствует промежуточный проводящий.

Совмещение методов электромагнитного зондирования CSAMT и МТЗ с новой системой источник – приемник позволило получить более полную информацию для каждой точки измерений. Новые данные в целом согласуются с результатами предыдущих исследований в этом районе. За счет расширения частотного диапазона обоих методов исследования получена дополнительная информация для верхней части разреза (1-3 км) в семи точках, что позволяет выявлять неоднородности близ поверхности, но несильно влияет на глубинную часть разреза.

Наличие приповерхностных неоднородностей удельного электрического сопротивления приводит к статическому искажению измеренных данных. Чем больше информации в высокочастотной области, тем больше возможность учесть это влияние. Согласно полученной модели (рис.4), на глубинах до 2-4 км наблюдаются неоднородности удельного сопротивления диапазоном в один порядок (10⁴-10⁵ Oм∙м), что в целом соответствует породам, слагающим этот район. Магнитотеллурические данные (см. рис.2) также от точки к точке имеют разброс в один порядок.

Профиль по отношению к источнику условно разделяется на две области – западную, сложенную преимущественно протерозойскими породами, и восточную, сложенную архейскими породами (см. рис.1). Области отличаются не только возрастом и составом пород, но и преимущественным простиранием разломов, субширотным для западной области и субмеридианальным для восточной области. Различие между частями выражено в магнитотеллурических данных (см. рис.2), согласно которым западная часть имеет больший разброс данных от точки к точке.

Новые данные подтверждают наличие промежуточного проводящего слоя. В частности, на всех кривых кажущегося удельного сопротивления CSAMT (см. рис.3) наблюдается минимум в районе периода 0,001 с, что в одномерном и двумерном приближениях может быть интерпретировано как промежуточный проводящий слой. Наличие этого слоя сложно объяснить наличием электронно-проводящих зон на исследуемой территории [21]. На разрезе такая зона находится на глубине от 4 до 10 км, ее удельное сопротивление варьируется от точки к точке, но в целом на один-два порядка ниже, чем окружающие породы. Природа данного слоя, по всей видимости, объясняется дилатантно-диффузионными явлениями в верхней, хрупкой части земной коры [1, 20].

Полученный разрез зависит от априорной модели, требуется ее детализация. Для создания более корректной начальной модели [38, 39] необходим учет данных других геофизических методов и дополнительной информации.

Заключение

Проведен эксперимент «Ковдор-2023» по электромагнитному зондированию литосферы Беломорского блока вдоль профиля Ковдор – Полярные Зори до глубины 40 км. По сравнению с предыдущим экспериментом [1] была изменена схема измерений. За счет нового источника и модификации системы регистрации данных повышена чувствительность и расширен рабочий диапазон частот. Впервые на данном участке Беломорского блока получен геоэлектрический разрез с помощью двумерной инверсии данных. Для верхней части блока выделяются неоднородности удельного электрического сопротивления.

Полученные данные подтверждают наличие проводящей области на глубине от 4 до 10 км. Данный слой был обнаружен в ходе предыдущих исследований, его природа объясняется дилатантно-диффузионным явлением в верхней части земной коры.

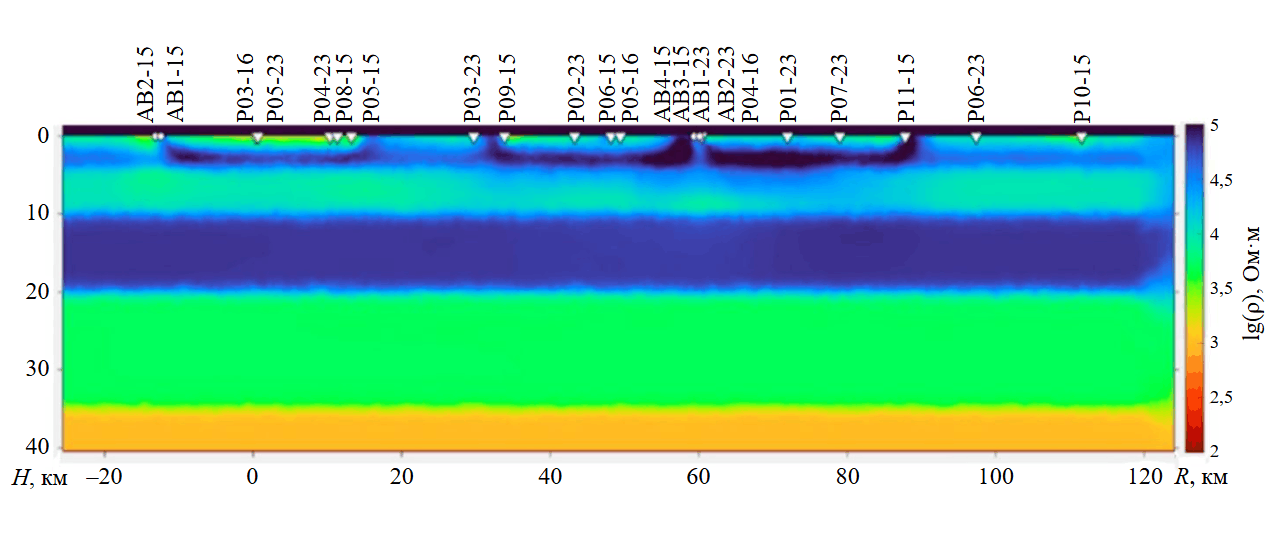

В результате эксперимента «Ковдор-2023» получен двумерный геоэлектрический разрез в диапазоне 0,1-40 км по профилю Ковдор – Полярные Зори. В отличие от эксперимента 2015 г., в котором была получена серия одномерных разрезов с наличием промежуточного проводящего слоя на глубинах от 2 до 10 км [1], в данном случае этот слой находится на одной глубине вдоль всего профиля с переменной электропроводностью.
