Оценка влияния суточных колебаний термодинамических параметров атмосферного воздуха на распределение его температуры в воздухоподающих стволах калийных рудников

М. А. Семин; Е. В. Колесов; Р. Р. Газизуллин; С. В. Мальцев

Том 277

Страницы:

94-106

В печати

Научная статья

Геотехнология и инженерная геология

Оценка влияния суточных колебаний термодинамических параметров атмосферного воздуха на распределение его температуры в воздухоподающих стволах калийных рудников

Авторы:

М. А. Семин¹

Е. В. Колесов²

Р. Р. Газизуллин³

С. В. Мальцев⁴

Об авторах

1 — д-р техн. наук заведующий лабораторией Горный институт УрО РАН ▪ Orcid ▪ Scopus ▪ ResearcherID
2 — канд. техн. наук научный сотрудник Горный институт УрО РАН ▪ Orcid
3 — ведущий инженер Горный институт УрО РАН ▪ Orcid
4 — канд. техн. наук заведующий сектором Горный институт УрО РАН ▪ Orcid

Дата отправки:

2024-08-12

Дата принятия:

2025-12-09

Дата публикации онлайн:

2026-02-11

Аннотация

Амплитуда суточных колебаний температуры атмосферного воздуха в зависимости от климатической зоны и времени года может превышать 25 °С. Это приводит к развитию нестационарных теплообменных процессов в воздухоподающих стволах рудников и последующих горных выработках по тракту движения воздушной струи. Исследование направлено на изучение эффекта демпфирования амплитуды суточных колебаний термодинамических параметров атмосферного воздуха в воздухоподающих стволах калийных рудников. Суть эффекта теплового демпфирования заключается в нивелировании амплитуды колебаний температуры воздуха по мере продвижения воздушного потока по воздухоподающему стволу вследствие теплообмена с крепью ствола и массообменных процессов. Представлен теоретико-экспериментальный подход для прогнозирования микроклиматических параметров воздуха на сопряжении воздухоподающего ствола с подземным горизонтом с помощью модели сопряженного конвективно-диффузионного тепломассопереноса в пространстве ствола, крепи и окружающем породном массиве. Описана методика проведения натурных измерений на объекте исследования, приведены необходимые сведения для проведения экспериментов и расчетов, представлены данные натурных исследований для двух воздухоподающих стволов калийных рудников различной глубины. Данные экспериментальных измерений использованы для валидации предложенной модели. Полученное соответствие измеренных и расчетных данных подтвердило корректность выбранной модели для прогнозирования температуры на сопряжении ствола с подземным горизонтом. Определены эффективные коэффициенты теплоотдачи между воздушным потоком и стенкой для обоих воздухоподающих стволов, а также эффективные температуропроводности горных пород, окружающих стволы. Установлена эмпирическая зависимость температуры в околоствольном дворе подземного горизонта как функция среднесуточной температуры, амплитуды колебаний температуры на поверхности и сопряжении ствола с подземным горизонтом.

Область исследования:

Геотехнология и инженерная геология

Ключевые слова:

рудничная вентиляция суточные колебания температуры тепловой режим горных выработок воздухоподающий ствол моделирование эффект теплового демпфирования сопряженный тепломассоперенос коэффициенттеплоотдачи температуропроводность пород

Финансирование

Исследование выполнено при финансовой поддержке Министерства науки и высшего образования РФ в рамках Государственного задания «Мониторинг, моделирование и управление аэрологическими и теплофизическими процессами в сложных горно-технических системах».

Введение

Поступающий в шахтный ствол атмосферный воздух подвержен суточным и сезонным вариациям температуры. Сезонные колебания температуры активно исследовались еще с середины ХХ в. применительно к рудникам Севера с естественным тепловым режимом [1]. Сезонные колебания температуры оказывают существенное влияние на тепловой режим горных выработок вплоть до удаленных рабочих зон [2-4]. Суточные колебания температуры влияют на тепловой режим горных выработок в сравнительно меньшей степени [5], а особый интерес к ним возник только в последние десятилетия, когда развитие технологий нормализации микроклимата и математические методы анализа их эффективности достигли достаточно высокого уровня, при котором для точного расчета параметров систем вентиляции и кондиционирования [6-8] требуется учитывать дополнительные тепловые факторы, имеющие нестационарный характер [9-11].

Амплитуда суточных колебаний температуры атмосферного воздуха зависит от климатической зоны и времени года и может превышать 25 °С [12]. Это приводит к развитию нестационарных теплообменных процессов в воздухоподающих стволах и последующих горных выработках по тракту движения воздушной струи [13]. Большая часть амплитуды колебаний температуры демпфируется воздухподающими стволами [14]. По мнению исследователей [15], амплитуда колебаний температуры у сопряжения воздухоподающего ствола с подземными горизонтами весьма незначительна. Однако другие исследования [12, 16] указывают на то, что эта амплитуда может быть значительна и порой превышать 10 °С. Как справедливо отмечено в статье [17], выраженность данного явления зависит от параметров ствола. В этой же работе выделены основные параметры, которые влияют на вариацию температуры воздушного потока на сопряжении воздухоподающего ствола и выработок околоствольного двора (табл.1). По нашему мнению, данная классификация является несовершенной, поскольку представленные факторы порой взаимосвязаны или зависимы друг от друга.

Таблица 1

Основные факторы, определяющие влияние суточной вариации температуры на подземном горизонте [17]

Атмосферные факторы	Физические факторы	Динамические факторы
Температура атмосферного воздуха	Диаметр ствола	Расход воздуха
Относительная влажность атмосферного воздуха	Форма ствола	Время движения воздуха
Барометрическое давление	Шероховатость стенок ствола	Время контакта с поверхностью
Наличие водопроявлений в стволе	Увлажненность стенок ствола
Плотность воздуха	Оборудование ствола

Важно отметить, что при современных производственных мощностях возрастает потребность рудников в свежем воздухе [18]. Эта задача еще больше усложняется при освоении глубокозалегающих горизонтов [19-21]. Вследствие этого увеличиваются характерный размер проектируемых стволов и отношение площади поперечного сечения ствола к его периметру, что уменьшает влияние теплообмена со стенками ствола [22, 23] и усиливает эффект теплового демпфирования [24, 25]. По этой причине указанный феномен требует дальнейшего изучения.

С практической стороны исследование эффекта теплового демпфирования важно по ряду причин. Во-первых, точное прогнозирование температуры по сухому и влажному термометрам на сопряжении воздухоподающего ствола с подземным горизонтом имеет решающее значение при оценке микроклиматических условий в рудничной вентиляционной сети и принятии решения о том, необходима ли система охлаждения для обеспечения комфортных условий труда в руднике [26-28]. Во-вторых, для расчета естественной тяги в нормальном и реверсивном режимах проветривания рудников, поскольку указанная суточная вариация температуры способна дать суточную вариацию естественной тяги для ствола глубиной 1 км более 500 Па. В-третьих, для повышения точности расчета аварийных режимов проветривания рудников [29]. Как известно, воздухораспределение в реверсивном режиме проветривания меняется в том числе и по причине изменения эффекта естественной тяги. Из-за смены направления движения воздушного потока температура воздуха в стволах меняется, что приводит к развитию процессов нестационарного теплообмена [11].

Первые натурные измерения, подтверждающие явление сглаживания амплитуды температурных колебаний в воздухоподающих стволах, выполнены в работе [16]. Введено понятие эффекта теплового демпфирования и сделано предположение о том, что он будет по-разному влиять на тепловой режим горных выработок околоствольного двора для разных стволов [26]. Разработаны аналитические решения по учету влияния температурного демпфирования на основе нестационарных процессов тепломассопереноса, которые в настоящее время внедрены в симулятор шахтной вентиляции. Представлены результаты экспериментальных наблюдений за эффектом теплового демпфирования на полиметаллических рудниках Канады и показано, что в течение лета и зимы меняется фаза периодических изменений температуры воздуха. В исследовании [30] получены и проанализированы данные непрерывного мониторинга температуры в различных точках золотомедного рудника в течение недели с целью выявления и количественной оценки поведения эффекта теплового маховика. Показана невозможность корректного описания данного эффекта с помощью стационарных тепловых моделей.

В работах [12, 17] теоретическая интерпретация измерений суточной вариации температуры в воздухоподающих стволах осуществлена с использованием нейросетевых подходов. В [12, 17] для прогнозирования температуры в околоствольном дворе использован нейросетевой алгоритм NARX. В [31, 32] для прогнозирования направления теплового потока предложена модель на основе множественной логистической регрессии. Несмотря на эффективность указанных нейросетевых методов, они обладают основным недостатком, заключающимся в непрозрачности расчета с точки зрения физических законов.

В настоящей работе предлагается другой подход, основанный на прогнозировании микроклиматических параметров воздуха на сопряжении воздухоподающих стволов с подземными горизонтами с помощью конвективно-диффузионной модели тепломассопереноса в атмосфере ствола, крепи и окружающем породном массиве. Предлагается посредством физического анализа выделить основные безразмерные комплексы задачи и определить параметры, от которых зависит уменьшение амплитуды суточных колебаний температуры по тракту движения воздуха.

Методология. Экспериментальные измерения

Для исследования эффекта теплового демпфирования проведен ряд натурных экспериментов в условиях калийных рудников. В качестве объектов исследования выбраны воздухоподающий ствол рудника, разрабатывающего Верхнекамское месторождение калийно-магниевых солей (ствол № 1), и воздухоподающий ствол рудника, разрабатывающего Гремячинское месторождение калийных солей (ствол № 2). На обоих рудниках применяется центральная схема проветривания, при которой свежий воздух подается в рудник по воздухоподающим стволам и удаляется через вентиляционные стволы под действием депрессии, создаваемой главной вентиляторной установкой, размещенной на поверхности. На формирование и поддержание требуемой температуры воздуха в воздухоподающих стволах в холодный период годасущественное влияние оказывают системы воздухоподготовки, которые определяют тепловой режим эксплуатации шахтных стволов [33]. В теплый период года системы воздухоподготовки отключены.

В ходе натурных исследований в теплый период года измерены суточные колебания температуры и влажности поступающей в рудник по воздухоподающему стволу воздушной массы. Для этого в узле летнего воздухозабора воздухоподающего ствола и в подземной части на сопряжении воздухоподающего ствола с транспортным горизонтом были установлены портативные метеорегистраторы Kestrel Drop D3, регистрирующие показания температуры и относительной влажности поступающего в рудник воздуха. Метеорегистраторы имеют возможность записывать данные в память в течение длительного времени с заданным интервалом. При проведении наблюдений показания температуры и относительной влажности измерялись с интервалом 5 мин. Точность измерений метеорегистраторов составляет по каналам регистрации температуры ±0,9 °C, относительной влажности ±2 %. Схема установки метеорегистраторов в воздухоподающем стволе представлена на рис.1.

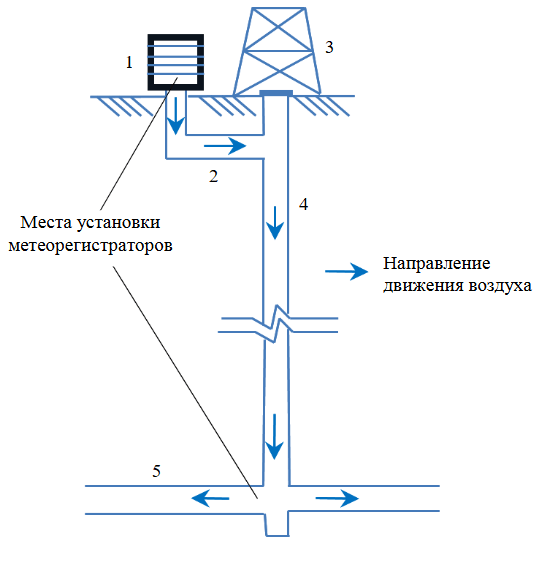

Рис.1. Схема установки метеорегистраторов в воздухоподающем стволе

1 – узел летнего воздухозабора калориферной установки; 2 – воздухоподающий канал; 3 – надшахтное здание; 4 – воздухоподающий ствол; 5 – транспортный горизонт

Расход воздуха определен на основании прямых измерений скорости воздушного потока и площади поперечного сечения выработки в вентиляционных выработках околоствольного двора. Скорость воздушного потока измерена с помощью анемометра АПР-2 с точностью измерений ±0,10 + 0,05V м/с, где V – измеренная скорость. Площадь поперечного сечения выработки установлена путем прямых измерений отдельных участков сечения выработки и дальнейшего вычисления площади сечения на основании измеренных параметров лазерным дальномером Leica Disto X3 с точностью ±2 (1,0 + 0,1·10^–3Х) мм, где Х – измеренное расстояние.

Воздухоподающий ствол № 1 имеет диаметр 7 м в свету, оборудован скипо-клетевым подъе-мом, длина от воздухоприемника до сопряжения с транспортным горизонтом составляет 381 м. Объемный расход воздуха, проходящий по стволу, достигает 9500 м³/мин, при этом средняя скорость движения воздушной массы по стволу – 4,1 м/с.

Воздухоподающий ствол № 2 имеет диаметр 8 м в свету, оборудован скиповым подъемом. Глубина залегания сопряжения с транспортным горизонтом составляет 1094 м. Объемный расход воздуха, проходящий по стволу, 19000 м³/мин, при этом средняя скорость движения воздушного потока по стволу составляет 6,3 м/с.

В качестве крепления на обоих стволах применяется чугунная тюбинговая крепь с толщиной спинки тюбингов 30-70 мм с затюбинговым бетоном толщиной 600-750 мм.

Математическая модель

Процесс нестационарного сопряженного теплообмена между воздушным потоком, крепью ствола и породным массивом с учетом переноса влаги описывается системой дифференциальных уравнений конвективного теплопереноса в воздушном пространстве ствола

ρ_{a} c_{v} \frac{d T}{d x} = \frac{P}{ρ_{a}} \frac{d ρ_{a}}{d x} - ρ_{a} L \frac{d m}{d x} + \frac{4}{D} \frac{α}{V} (T_{m} (t, D / 2, x) - T) (1)

и переноса теплоты в крепи ствола и окружающем ствол породном массиве

\frac{\partial T_{m} (t, r, x)}{\partial t} = a_{m} \frac{1}{r} \frac{\partial}{\partial r} (r \frac{\partial T_{m} (t, r, x)}{\partial r}) . (2)

Уравнение (1) дополняется уравнениями состояния влажного воздуха:

\begin{matrix} ρ_{a} = \frac{29 P - 0,11 φ [479 + {(11,52 + 1,62 T)}^{2}]}{8,314 (T + 273)}; (3) \\ φ = \frac{P m}{611 (0,622 + m) \exp (\frac{17,5 T}{T + 241,5})}; (4) \\ P = P_{0} + ρ_{0} g x . (5) \end{matrix}

Граничное условие для температуры воздушного потока на входе в ствол задается на основе экспериментальных измерений:

T (t,0) = T_{0} (t) . (6)

В начальный момент температура массива на глубине x принимается однородной вдоль радиальной координаты r:

T_{m} (0, r, x) = T_{m 0} (x) . (7)

Граничные условия для уравнения (2) вдали от контура ствола представляют собой температуру непотревоженного массива на данной глубине:

T_{m} (t, R_{o u t}, x) = T_{m 0} (x) . (8)

Внешний радиус теплового влияния выработкииз равенства (8) можно оценить согласно источнику [34]:

R_{o u t} = \sqrt{4 a_{m} τ L n (\frac{s Δ T_{0}}{4 π a_{m} τδ})} . (9)

На контуре ствола для уравнения (2) задается граничное условие согласно закону Ньютона – Рихмана:

{λ \frac{\partial T_{m}}{\partial r}|}_{r \to D / 2} = {α (T - T_{m})|}_{r \to D / 2} . (10)

Эффективный коэффициент теплоотдачи между воздушным потоком и крепью шахтного ствола определен следующим образом [11]:

α = k \cdot 3,6 \frac{V^{0,8}}{D^{0,2}} . (11)

В системе уравнений (1)-(11) введены следующие обозначения: ρ_a – плотность воздуха в стволе, кг/м³; c_v – удельная изохорная теплоемкость воздуха, Дж/(кг·°C); T – температура воздуха в стволе, °C; P – барометрическое давление воздуха на глубине x, Па; L – скрытая теплота конденсации воды, Дж/кг; m – влагосодержание воздуха, заданное в модели на основе экспериментальных измерений, кг/кг; D – диаметр ствола, м; V – скорость воздушной струи в стволе, м/с; s – площадь поверхности теплообмена, м²; τ – общее время процесса теплообмена, с; ΔТ₀ – начальное рассогласование температуры воздушной струи и крепи ствола, °C; δ – температурное возмущение на границе тепловыравнивающего слоя, принимается равным 0,1 °С; α – эффективный коэффициент теплоотдачи, Вт/(м²·°C); k – безразмерный эмпирический коэффициент, учитывающий шероховатость и увлажненность стенок ствола; Т_m(t, r, x) – температура стенки ствола, °C; a_m – эффективный коэффициент температуропроводности системы «крепь ствола – массив», м²/с [35].

Введем безразмерные переменные в следующем виде:

\hat{x} = \frac{x}{H}; \hat{T} = \frac{T}{Δ T_{А}}; \hat{P} = \frac{P}{P_{0}}; {\hat{T}}_{m} = \frac{T_{m}}{Δ T_{А}}; \hat{t} = \frac{t}{Δ t_{сут}}; \hat{ρ} = \frac{ρ}{ρ_{0}}; \hat{r} = \frac{r}{D},

где H – глубина ствола, м; ΔТ_А – перепад температуры атмосферного воздуха на поверхности, °С; Δt_c_ут = 24 ч = 86400 c – период изменения температуры атмосферного воздуха.

Приведем уравнения (1) и (2) к безразмерной форме:

\begin{matrix} \hat{ρ} \frac{\partial \hat{T}}{\partial \hat{x}} = K_{c} \frac{\hat{P}}{\hat{ρ}} \frac{\partial \hat{ρ}}{\partial \hat{x}} - \frac{1}{Ste} \hat{ρ} \frac{\partial m}{\partial \hat{x}} + K_{h} ({\hat{T}}_{m} - \hat{T}); \\ \frac{\partial {\hat{T}}_{m}}{\partial \hat{t}} = Fo \frac{1}{\hat{r}} \frac{\partial}{\partial \hat{r}} (\hat{r} \frac{\partial {\hat{T}}_{m}}{\partial \hat{r}}); \end{matrix}

граничное условие (10) в безразмерной форме будет иметь следующий вид:

\frac{\partial {\hat{T}}_{m}}{\partial \hat{t}}| = Bi (\hat{T} - {\hat{T}}_{m}) |_{\hat{r} \to 1 / 2};

Bi = \frac{α D}{λ}, Fo = \frac{a_{m} Δ t_{сут}}{D^{2}}; Ste = \frac{c_{v} Δ T_{А}}{L}; K_{c} = \frac{P_{0}}{ρ_{0} c_{v} Δ T_{А}}; K_{h} = \frac{4 α H}{ρ_{0} c_{v} D V},

где Bi, Fo, Ste – безразмерные комплексы, представляющие собой числа (критерии) подобия Био, Фурье, Стефана соответственно; K_c, K_h – безразмерные комплексы.

В случае моделирования окружающего массива как многослойной структуры «тюбинг – бетонная крепь – породы» в модели будут присутствовать дополнительные безразмерные комплексы – отношения температуропроводностей различных слоев.

Число Био характеризует отношение теплопередачи внутри массива к теплопередаче на границе с воздухом. Число Фурье характеризует соотношение между скоростью изменения тепловых условий в окружающей воздушной среде и скоростью перестройки поля температуры внутри системы «крепь – массив». Число Стефана определяется как отношение характерного изменения явной теплоты воздушного потока к изменению скрытой теплоты вследствие фазовых переходов влаги в воздушном потоке. Числа K_c и K_h характеризуют соответственно интенсивность нагрева воздуха вследствие его опускания вниз по стволу и вследствие его взаимодействия со стенками ствола.

Результаты и дискуссия

В результате проведения экспериментов получены графики изменения температуры и относительной влажности воздуха на поверхности рудников, а также на сопряжении воздухоподающих стволов с транспортными горизонтами. На графиках рис.2 представлены результаты наблюдения в стволе № 1, измерения проводились в течение 78 ч. Из графика на рис.2, а видно, что на глубине транспортного горизонта происходит сдвиг фазы суточных колебаний (суточное «отставание») температуры на 20-65 мин относительно суточных колебаний температуры на поверхности рудника. При этом средняя вариация суточных колебаний температуры воздуха на поверхности составила 5,8 °C за исследуемый период, а на подземном горизонте 2,6 °C, что говорит о существенном проявлении эффекта теплового демпфирования. Влажность воздуха также испытывает суточные колебания (рис.2, б), при этом средняя вариация относительной влажности атмосферного воздуха за исследуемый период достигла 23 %, а на транспортном горизонте средняя вариация составила 17 %, что свидетельствует о нивелировании амплитуды колебаний не только температуры, но и относительной влажности воздушного потока при движении по воздухоподающему стволу.

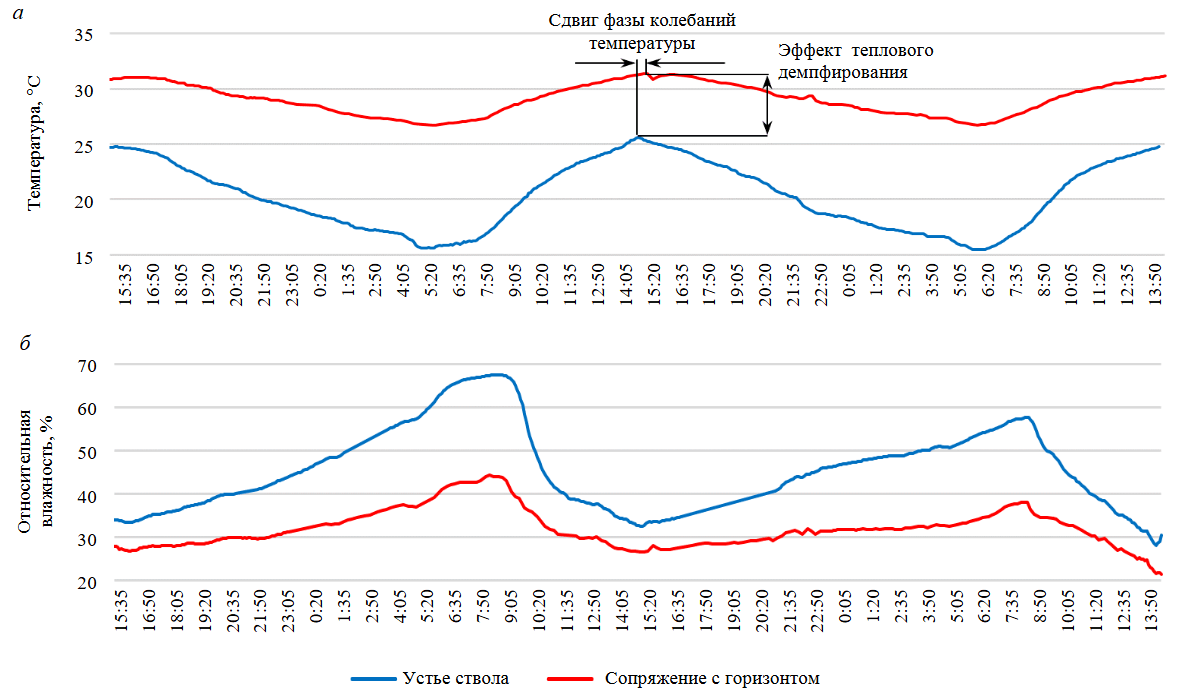

Рис.2. Суточные изменения температуры (а) и относительной влажности (б) воздуха в стволе № 1

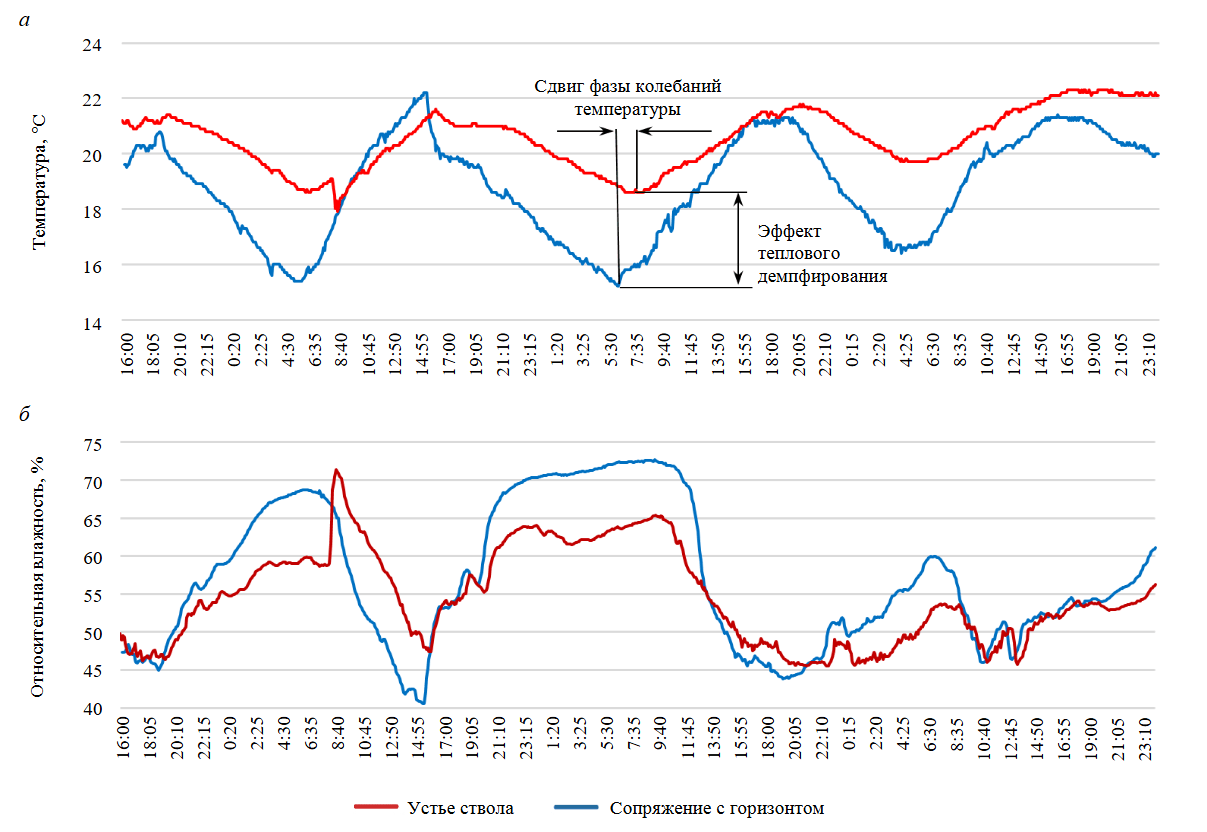

Рис.3. Суточные изменения температуры (а) и относительной влажности (б) воздуха в стволе № 2

В стволе № 2 измерения проводились в течение 46 ч. На графике (рис.3, а) показан сдвиг фазы суточных колебаний температуры на глубине транспортного горизонта на 10-15 мин относительно суточных колебаний температуры на поверхности рудника. За этот временной промежуток воздушная масса, проходя по стволу, остывала с 31,3 до 25,6 °C в дневное время. В ночное (холодное) время суток за такой же интервал времени температура воздуха, проходящего по стволу, снижалась с 26,7 до 15,6 °C. Средняя вариация суточных колебаний температуры атмосферного воздуха составила 9,7 °C, при этом средняя вариация суточных колебаний температуры воздуха на сопряжении с подземным горизонтом составила 4,5 °C вследствие проявления эффекта теплового демпфирования.

Средняя вариация относительной влажности воздуха за исследуемый период достигла 32 % на поверхности рудника, 17 % на транспортном горизонте, что так же свидетельствует о нивелировании амплитуды колебаний относительной влажности воздушного потока при движении по воздухоподающему стволу.

При подстановке характерных для исследуемых шахтных стволов значений величин получим порядки чисел подобия: Bi ~10¹-10²; Fo ~10^–3-10^–2; Ste ~10^–3; K_c ~10¹; K_h ~10⁰. Полученные значения чисел Bi и Fo говорят о том, что основное изменение температуры будет происходить вблизи поверхности ствола, при этом внутри массива температура изменится незначительно, так как теплопередача внутрь бетона происходит медленно. Малые значения числа Ste говорят о том, что для фазового перехода (конденсации или испарения влаги в воздушном потоке) требуется значительно больше теплоты по сравнению с теплотой, необходимой для изменения температуры. Порядки величин чисел K_c и K_h свидетельствуют о существенном влиянии на нагрев воздуха как его сжатия при движении по стволу, так и его взаимодействия со стенками ствола.

Для предварительной оценки вклада каждого из учтенных в уравнении (1) процессов тепломассопереноса в увеличение температуры воздуха на сопряжении с подземным горизонтом подставим характерные значения величин (табл.2). В качестве среднего барометрического давления, средней температуры и средней плотности воздуха в стволах принимались величины, равные среднему арифметическому соответствующих физических параметров воздуха в устье и на сопряжении ствола с подземным горизонтом.

Таблица 2

Свойства воздуха и параметры стволов

Параметр	Ствол № 1	Ствол № 2
Средняя плотность воздуха в стволе, кг/м³	1,235	1,26
Среднее барометрическое давление воздуха в стволе, Па	103570	107593
Средний прирост температуры воздуха в стволе, °С	1,6	9,0
Средний прирост влагосодержания в стволе, кг/кг	0,83	0,41
Средняя температура крепи, °С	20,1	27,3
Глубина ствола, м	381	1094
Диаметр ствола, м	7	8
Скорость воздуха в стволе, м/с	4,1	6,3
Удельная теплоемкость воздуха, Дж/(кг·°С)	1005	1005
Скрытая теплота конденсации воды, кДж/кг	2260	2260
Коэффициент теплоотдачи между воздушным потоком и стенкой ствола, Вт/(м²·°С)	16,6	13,5

В табл.3 представлены соотношения влияния различных процессов тепломассопереноса I_i, происходящих в исследуемых стволах, на формирование конечной температуры воздуха на сопряжении с подземным горизонтом. Влияние рассчитывалось как отношение теплоты, привносимой или отводимой от воздушного потока рассматриваемым фактором, к изменению внутренней энергии воздушного потока:

I_{i} = \frac{W_{i}}{ρ_{a} c_{a} Δ T} \cdot 100 %,

где W_i– теплота от i-го теплового фактора.

Суммарное влияние всех процессов тепломассопереноса для каждого из стволов составляет 100 %, т.е. изменение температуры воздуха в стволе полностью происходит за счет этих процессов.

Таблица 3

Соотношение влияния процессов тепломассопереноса на температуру воздуха на сопряжении ствола с подземным горизонтом, %

Фактор	Ствол № 1	Ствол № 2
Гидростатический нагрев воздуха за счет сжатия	+196,9	+84,8
Испарение влаги с поверхности ствола	–116,6	–10,2
Теплообмен с крепью ствола	+19,7	+25,4

Примечание. Плюс означает, что рассматриваемый фактор способствует повышению температуры воздуха с глубиной, минус означает, что фактор способствует охлаждению воздуха.

Из табл.3 следует, что для ствола № 1 ключевым фактором увеличения температуры воздуха является гидростатический нагрев за счет адиабатического сжатия (в 10 раз больше, чем влияние теплообмена с крепью ствола), при этом на испарение влаги с поверхности крепи тратится существенное количество энергии воздушного потока. Для ствола № 2 фактор гидростатического нагрева за счет адиабатического сжатия также превалирует над фактором теплообмена с крепью ствола (в 3,3 раза больше), однако за счет меньшего количества влаги в стволе потери энергии на испарение составляют незначительную часть.

Система уравнений (1)-(11) решалась методом конечных разностей согласно явной схеме по времени первого порядка и центральной схеме по пространству второго порядка. В результате получены временные зависимости температуры воздушного потока в околоствольном дворе подземного горизонта. В качестве варьируемых параметров принимались a_m и k, которые методом последовательных приближений подбирались так, чтобы результаты экспериментальных измерений температуры воздушного потока T(t_i) были как можно ближе к соответствующим температурам, полученным в результате моделирования, т.е. чтобы выполнялось условие

\sqrt{\frac{\sum_{i = 1}^{n} {(\tilde{T} (t_{i}) - T (t_{i}))}^{2}}{n}} \to min . (12)

На рис.4 представлены контурные линии корня из средней квадратичной ошибки (12) в фазовой плоскости «коэффициент k – температуропроводность массива» для условий ствола № 2. Минимум функционала (12) достигается при значениях параметров k = 1,3; эффективная температуропроводность массива a_m = 2,2·10^–7 м²/с. На рис.5 показан график временной динамики температуры воздушного потока на поверхности и на сопряжении с подземным горизонтом. Кривая 3 на рис.5 построена в результате решения системы уравнений (1)-(11) при значениях параметров k = 1,3; a_m = 2,2·10^–7м²/с.

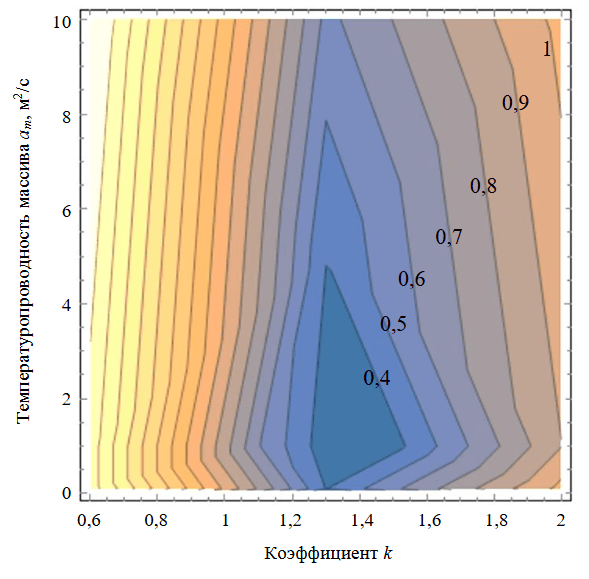

Рис.4. Контурные линии корня из средней квадратичной ошибки (12) в фазовой плоскости «коэффициент k – температуропроводность массива *a_m*» в стволе № 2

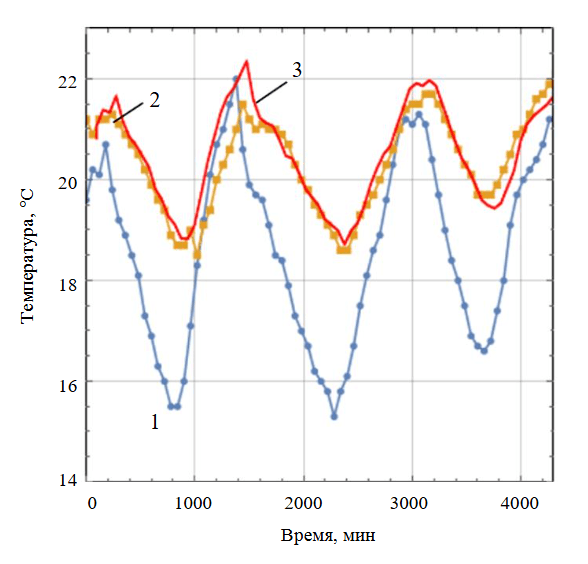

Рис.5. Временная динамика температуры воздуха в стволе № 2

1 – данные натурных измерений в устье ствола; 2 – данные натурных измерений на сопряжении ствола с подземным горизонтом; 3 – рассчитанная динамика температуры на сопряжении ствола с подземным горизонтом

На рис.6 представлены контурные линии корня из средней квадратичной ошибки (12) в фазовой плоскости «коэффициент k – температуропроводность массива» для условий ствола № 1. Минимум функционала (12) достигается при значениях параметров k = 2,2; эффективная температуропроводность массива a_m = 150·10^–7 м²/с. На рис.7 представлен график временной динамики температуры воздушного потока на поверхности и на сопряжении с подземным горизонтом. Кривая 3 на рис.7 построена в результате решения системы уравнений (1)-(11) при значениях параметров k = 2,2; a_m = 150·10^–7 м²/с.

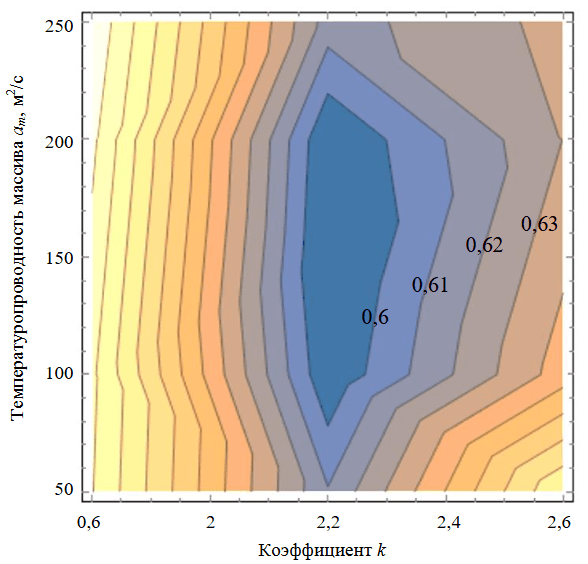

Рис.6. Контурные линии корня из средней квадратичной ошибки (12) в фазовой плоскости «коэффициент k – температуропроводность массива *a_m*» в стволе № 1

Таким образом, математическая модель процесса нестационарного сопряженного теплообмена между воздушным потоком, крепью ствола и породным массивом с учетом переноса влаги, настроенная по данным экспериментальных измерений, может быть использована для прогнозирования динамики температуры воздушного потока на подземном горизонте с достаточной для инженерных расчетов точностью, при этом малые отклонения модельных кривых от экспериментальных точек связаны в основном с приборной погрешностью.

Полученные модели для обоих исследуемых стволов далее были использованы для определения функциональной зависимости температуры Т_гор(t) на подземном горизонте от температуры на поверхности Т_А(t) и глубины Н. Для этого в качестве граничного условия (6) задавалось гармоническое изменение температуры на поверхности:

T_{А} (t) = {\bar{T}}_{А} + \frac{Δ T_{А}}{2} cos (\frac{2 π t}{1440}),

где ${\bar{T}}_{A}$ – среднее значение температуры на поверхности за сутки, °C; ΔТ_А – вариация суточных колебаний температуры атмосферного воздуха, °C; t – время, мин. Варьируемыми параметрами были ${\bar{T}}_{A}$ , ΔТ_А, Н.

Результаты многопараметрического моделирования позволили определить зависимости температуры воздуха на подземном горизонте от варьируемых параметров. Зависимости подбирались в виде суперпозиции усредненной по времени температуры воздуха и нестационарной компоненты, характеризующей гармонические колебания около этого среднего значения с некоторыми фазовыми сдвигами, обусловленными инерционностью процесса теплопроводности. В результате многопараметрического моделирования получены следующие выражения для прогноза температуры на подземном горизонте для исследуемых стволов:

\begin{matrix} T_{гор} {(t)}_{1} = {\bar{T}}_{А} + 0,0073 H + \frac{18,3 Δ T_{А}}{H^{0,6}} cos (0,048 + \frac{2 π t}{1440}); \\ T_{гор} {(t)}_{2} = {\bar{T}}_{A} + 0,0056 H + \frac{9,3 Δ T_{А}}{H^{0,6}} cos (0,109 + \frac{2 π t}{1440}) . \end{matrix}

Вторые слагаемые в полученных выражениях характеризуют влияние температурного градиента вследствие совокупного воздействия гидростатического сжатия и усредненного по времени эффекта теплообмена с породным массивом.

Общий вид расчетных формул для определения средней температуры воздуха в околоствольном дворе воздухоподающего ствола Т^¯_гор, суточной вариации температуры ΔТ_гор и сдвига фазы колебаний температуры φ:

\begin{matrix} {\bar{T}}_{гор} = {\bar{T}}_{А} + a H; \\ Δ T_{гор} = b \frac{Δ T_{А}}{H^{0,6}}; \\ φ = 2 π \frac{Δ t}{1440}, \end{matrix}

где Δt – суточное «отставание» колебаний температуры на сопряжении ствола с подземным горизонтом относительно суточных колебаний температуры на поверхности рудника, мин; a, b – эмпирические коэффициенты, в общем случае зависящие от чисел подобия Bi, Fo, Ste, а также K_c, K_h.

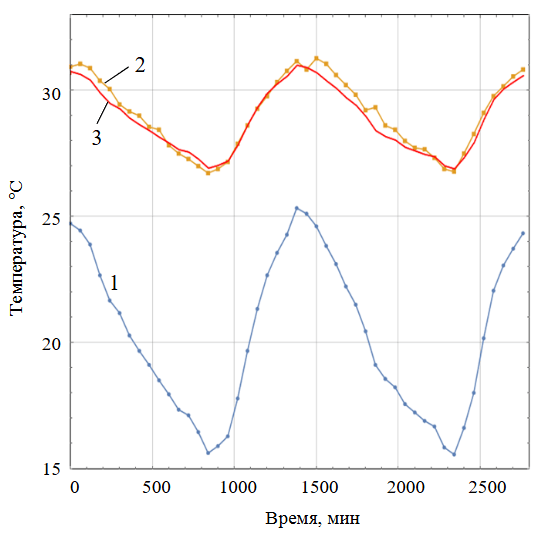

Рис.7. Временная динамика температуры воздуха в стволе № 1

1 – данные натурных измерений в устье ствола; 2 – данные натурных измерений на сопряжении ствола с подземным горизонтом; 3 – рассчитанная в модели динамика температуры на сопряжении ствола с подземным горизонтом

Заключение

Представлены результаты изучения эффекта демпфирования амплитуды суточных колебаний температуры и влажности атмосферного воздуха в воздухоподающих стволах калийных рудников на основе теоретико-экспериментального подхода, подразумевающего как проведение натурных измерений микроклиматических параметров воздуха в шахтных условиях, так и применение математической модели сопряженного конвективно-диффузионного тепломассопереноса в пространстве ствола, крепи и окружающем породном массиве, для прогнозирования температуры воздуха на сопряжении ствола с подземным горизонтом.

Описана методика проведения натурных измерений в шахтных условиях и представлены полученные данные для двух воздухоподающих стволов калийных рудников различной глубины, которые использовались далее для параметризации и валидации предложенной модели процесса нестационарного сопряженного теплообмена между воздушным потоком, крепью ствола и породным массивом.

Определены эффективные коэффициенты теплоотдачи α между воздушным потоком и стенкой для исследуемых стволов, а также эффективные температуропроводности породных массивов a_m, окружающих стволы: для ствола № 2 α = 4,68(V^0,8/D^0,2) Вт/(м²·°C), a_m = 2,2·10^–7 м²/с; для ствола № 1 α = 7,92(V^0,8/D^0,2) Вт/(м²·°C), a_m = 150·10^–7 м²/с.

Далее полученные модели для обоих исследуемых стволов использовались для многопараметрического моделирования с целью определения эмпирической зависимости температуры в околоствольном дворе подземного горизонта как функция среднесуточной температуры и амплитуды колебаний температуры на поверхности и в глубине ствола. В результате получены расчетные формулы для определения средней температуры воздуха в околоствольном дворе воздухоподающего ствола, суточной вариации температуры и сдвига фазы колебаний температуры. Показано, что амплитуда колебаний температуры воздуха в околоствольном дворе зависит от глубины его расположения по степенному закону с показателем –0,6.

Результаты работы будут полезны при количественной оценке микроклиматических условий в рудничной вентиляционной сети и принятии решения о необходимости системы охлаждения для обеспечения комфортных условий труда в руднике. Предложенный подход к оценке вариации суточной температуры воздуха на подземном горизонте позволит также уточнить расчет временной динамики естественной тяги как в нормальном, так и в реверсивном режимах проветривания рудников, что в свою очередь позволит повысить точность расчета аварийных режимов проветривания рудников.
