Трехмерное моделирование напряженно-деформированного состояния и анализ стабильности породного массива при строительстве подземной исследовательской лаборатории

Финансирование

Работа выполнена в рамках Государственного задания ГЦ РАН, утвержденного Минобрнауки России.

Введение

Информация о напряженно-деформированном состоянии (НДС) породного массива необходима для решения прикладных геотехнических задач при подземном строительстве и добыче полезных ископаемых [1, 2]. Главная функция геологической среды при эксплуатации подземных хранилищ высокоактивных радиоактивных отходов (РАО) заключается в обеспечении изоляционных свойств на сверхдлительный период – более 10 тыс. лет [3-5]. В Красноярском крае ведется строительство подземной исследовательской лаборатории (ПИЛ) [6-8]. Породный массив, вмещающий РАО, является объектом геомеханических исследований в ПИЛ, так как именно от его устойчивости зависит геоэкологическая безопасность захоронения РАО [9-11]. Трехмерные геодинамические, геомеханические и геотехнические модели активно применяются на зарубежных ПИЛ – Äspö, Onkalo, Forsmark, Beishan и др. при решении задач, в основном направленных на оценку геодинамической устойчивости пород [12-14].

Напряженно-деформированное состояние геологической среды – это сочетание равномерного всестороннего сжатия (литостатического давления налегающей толщи пород) и девиаторного (избыточного) тектонического напряжения. Равномерное всестороннее сжатие является средним из трех главных напряжений. Оно ответственно за изменение объема среды (дилатансию). Если из главных компонент тензора напряжений вычесть величину равномерного всестороннего сжатия, то оставшиеся величины характеризуют главные девиаторные напряжения, ответственные уже за изменение формы структурных блоков пород. Эти два параметра определяют возможность разрушения горных пород в зонах концентрации максимальных напряжений либо в областях с высокими градиентами изменения их компонент. Такие процессы сопровождаются формированием систем трещин и разуплотнением массива, которые способствуют миграции флюидов и тем самым снижают изоляционные свойства горного массива [15, 16].

Стабильность – это способность геологической среды как многокомпонентной системы функционировать, не изменяя собственную структуру. Наш концептуальный подход основан на парадигме, что геосреда изначально является разломно-блочной. Это прослеживается в фундаментальных работах С.В.Гольдина, М.А.Гончарова, Г.Г.Кочаряна, П.В.Макарова, А.В.Николаева, Д.Н.Осокиной, М.А.Садовского, В.Г.Талицкого, С.И.Шермана и др. Отметим исследования И.М.Батугиной, И.М.Петухова, А.С.Батугина, в которых обоснован подход, основанный на учете НДС и иерархически-блочной структуры геологического массива при оценке устойчивости подземных сооружений в тектонически сложных районах [17, 18].

Структурно-тектонические модели, учитывающие анизотропию упругопрочностных свойств в зонах динамического влияния разломов, по-разному реагирующие на растяжение и сжатие, занимают промежуточное положение между моделями сплошной и дискретной среды [19-21]. При оценке НДС важно учитывать и вертикальную анизотропию полей напряжений [22]. Трехмерные модели позволяют учесть эти важные особенности геологической среды [23-25].

В публикациях авторов [26, 27] представлена трехмерная структурно-тектоническая модель участка и результаты оценки устойчивости горных пород в районе строительства ПИЛ. Настоящая работа является ее продолжением, в ней описаны варианты граничных условий нагружения модели, результаты численного моделирования распределения компонент тензора напряжений и оценка стабильности массива с использованием известных критериев прочностного анализа Хука – Брауна, Кулона – Мора, Мизеса и др. [28-31].

Методы и данные

Геологическое строение участка Енисейский Нижнеканского массива детально описано в работах [4, 32]. На рис.1 представлена трехмерная схема геологического строения участка размерами около 2×1,5×0,5 км. В центральной части показано расположение подземных выработок для размещения РАО.

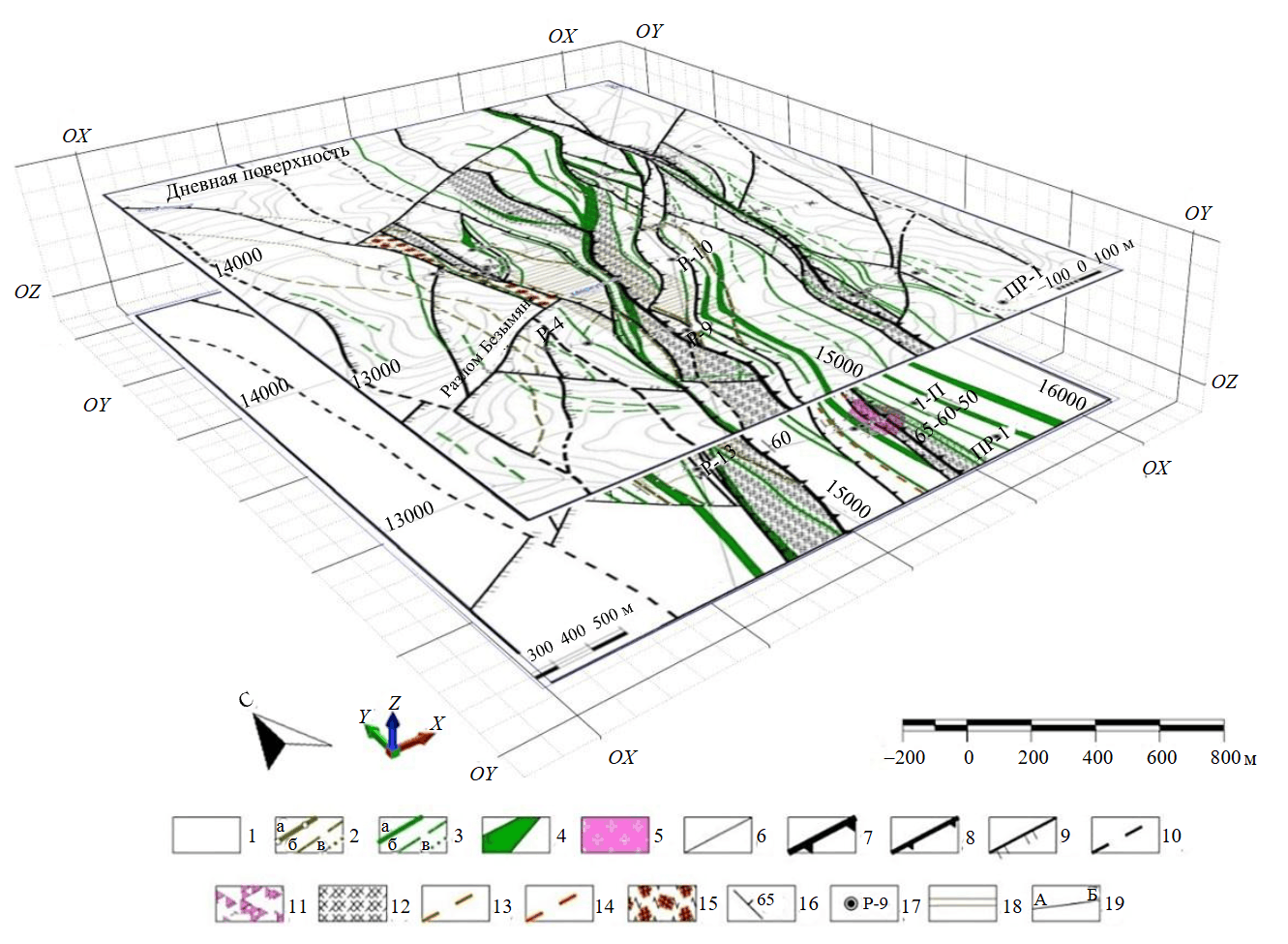

Для анализа напряженно-деформированного состояния массива использована ранее разработанная структурно-тектоническая модель участка [26], на основе которой построена трехмерная геомеханическая модель в среде Micromine [27]. Участок был дискретизирован на трехмерные ячейки, в каждую из которых занесены данные о свойствах горных пород. Размер ячеек зависел от расстояния до разломов. Разломным зонам назначались упругопрочностные свойства существенно (приблизительно на порядок) слабее, чем в центральных частях структурно-тектонических блоков. Ширина зон динамического влияния разломов задавалась в зависимости от их длины [15].

Далее создавались каркасные модели расчетно-геологических элементов участка, каркасы которых экспортировались в ПО COMSOL Multiphysic 5.6. Затем выбирались тип решаемой краевой задачи и граничные условия, после выполнялся расчет НДС для различных вариантов граничных условий. Полученные данные о распределении напряжений импортировались в среду ГГИС Micromine в виде блочных (ячеистых) моделей и визуализировались в ней для прочностного анализа. Верификация моделей выполнялась путем сопоставления данных модели с реальными наблюдениями, в том числе с данными ГНСС-наблюдений [32]. Для расчетов использовался метод конечных элементов, основанный на вариационном исчислении и механике деформированного твердого тела [33, 34]. Расчетная область разбивается на большое количество малых элементов, внутри которых потенциал изменяется линейно, и решается система линейных алгебраических уравнений с большим количеством узловых перемещений. После чего вычисляются деформации и напряжения из обобщенного закона Гука:

где σ_ij, c_ijkl, ε_kl – тензоры напряжений, модулей упругости (упругих постоянных, матрица жесткости материала) и деформаций соответственно.

В случае изотропного материала компоненты тензора c_ijkl выражаются через модуль Юнга E и коэффициент Пуассона ν следующим образом:

где δ_ij – символ Кронекера, δ_ij=1 при i = j, δ_ij=0  при i ≠ j; λ=Eν/(1+ν)(1-2ν) – первый коэффициент Ламе; μ=E/2(1+ν)  – модуль сдвига (второй коэффициент Ламе).

Для численной реализации соотношения (1) используется сокращенная форма тензора c_ijkl в виде 6×6 матрицы упругих постоянных (матрицы жесткости):

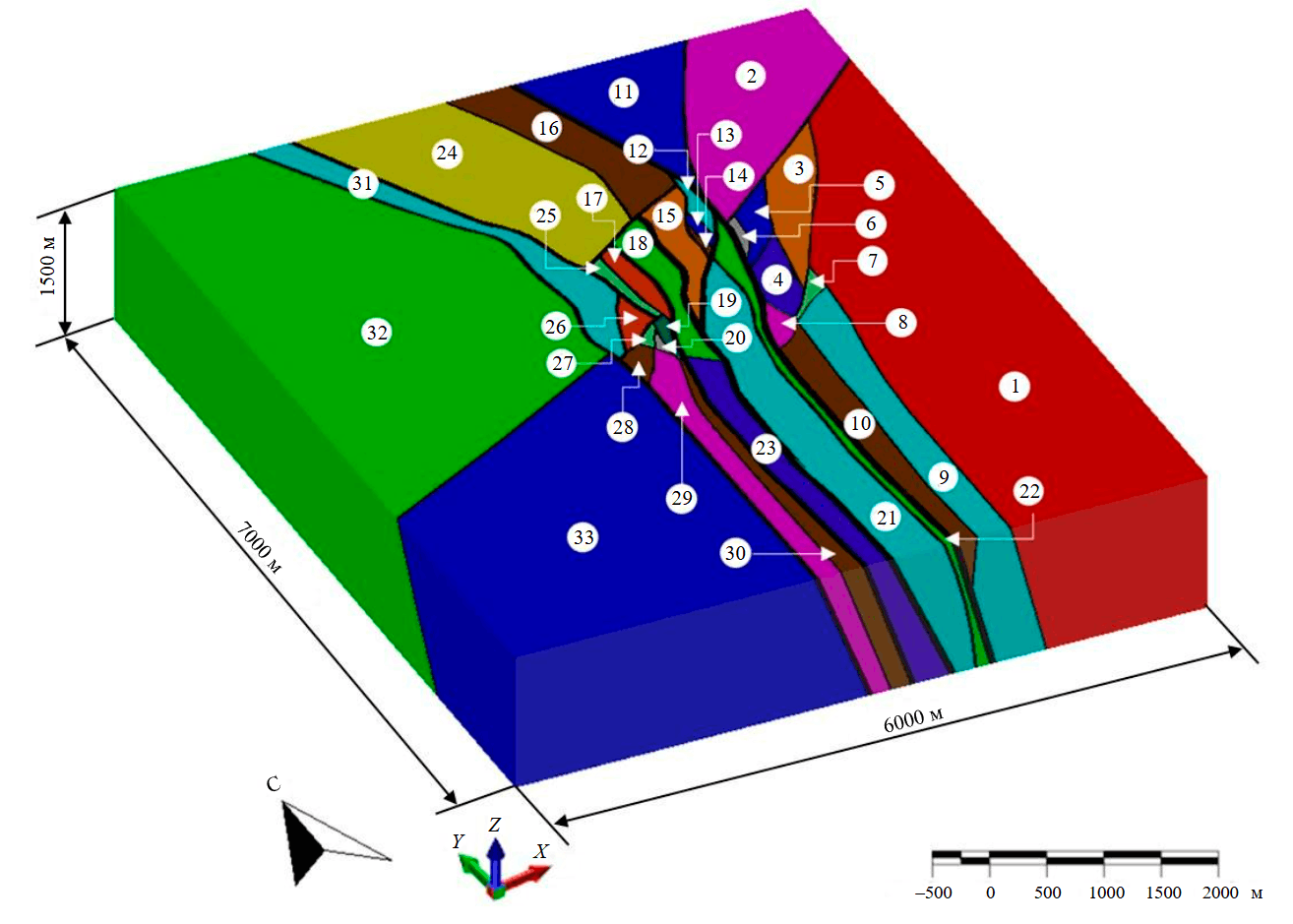

Трехмерная структурно-тектоническая модель участка была разбита на 33 расчетно-геологических элемента (РГЭ), относящихся к доменам (тектоническим блокам), и отдельный РГЭ, представляющий набор разломов на участке (рис.2). Каждый РГЭ был охарактеризован усредненными физико-механическими свойствами, включающими объемную плотность ρ, модуль Юнга, коэффициент Пуассона, предел прочности на одноосное сжатие σ_с, предел прочности на растяжение σ_р, индекс геологической прочности GSI, а также параметры критерия Кулона – Мора – угол внутреннего трения φ и удельное сцепление С. Нарушенные зоны выделялись пониженными значениями GSI от минимальных порядка 35 вблизи ядра разлома, увеличиваясь до 65 по мере удаления от его центра, приближаясь к значениям, характерным для тектонических блоков.

Каркасная модель имеет размеры 7×6×1,5 км, а сама рабочая область, которая рассматривалась при анализе, меньших размеров – 2×1,5×0,5 км. Это было сделано для снижения краевых эффектов, возникающих при расчете НДС на границах модели. Минимальный размер конечного элемента задавался равным 10 м в зонах сочленения разрывных нарушений, горных выработок и других сложных геометрических форм каркасной модели и увеличивался к границам модели.

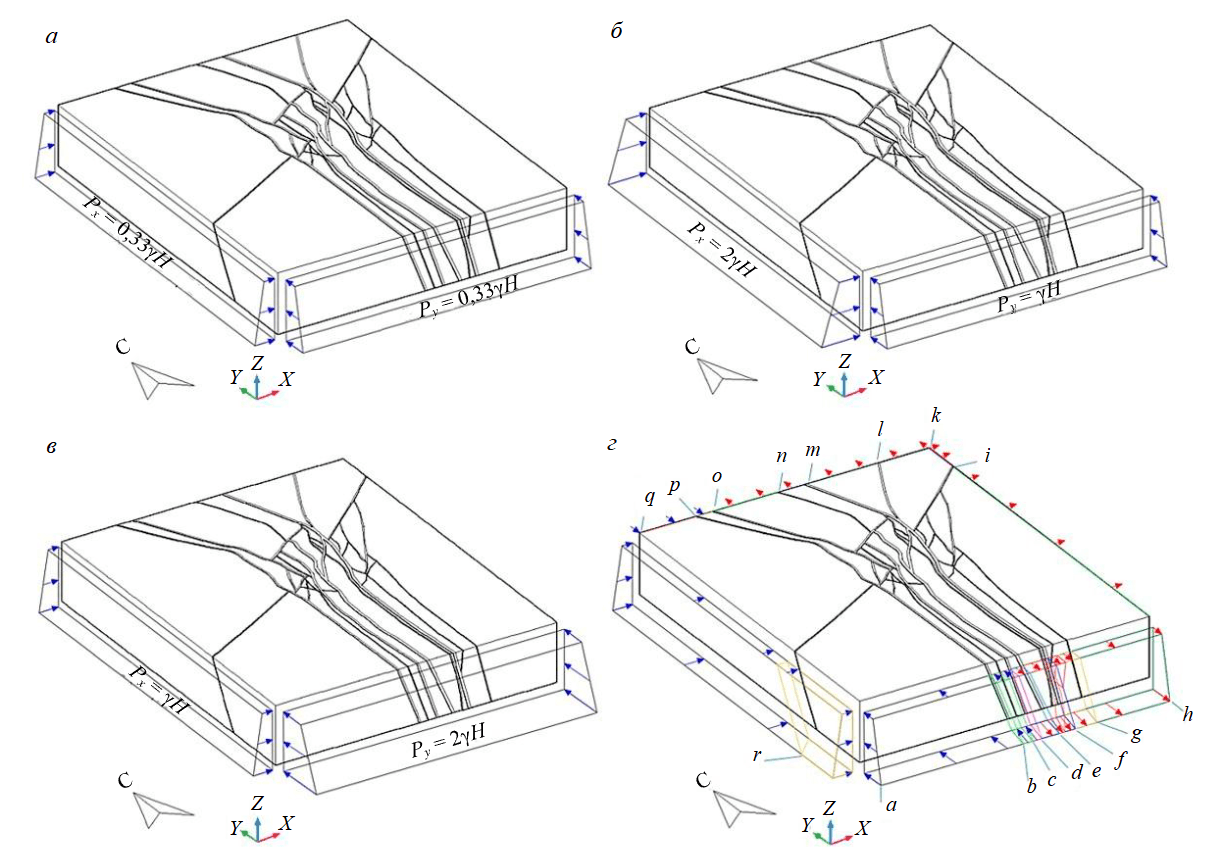

На рис.3 представлены варианты граничных условий, применяемых при численном моделировании напряженно-деформированного состояния породного массива. В связи с отсутствием надежных инструментальных данных о тектонических напряжениях, в качестве граничных условий приняты четыре варианта. Вдоль боковых границ модели (в направлениях осей 𝑋 и 𝑌) приложены горизонтальные тектонические напряжения, величина которых определялась пропорционально вертикальному напряжению, обусловленному гравитационной нагрузкой. Нижняя граница модели закреплена по вертикали, горизонтальные перемещения не ограничены, верхняя поверхность модели является свободной. Граничные усилия вдоль боковых сторон модели варьировались в зависимости от сценариев расчета (рис.3), отражая различные предположения о напряженном состоянии массива – от стандартного литостатического давления до условий тектонического сжатия и анизотропии, заданной по данным ГНСС-наблюдений.

Вертикальные напряжения рассчитывались по классическому выражению для литостатического давления:

где σ_ν – эффективное вертикальное напряжение; ρ – плотность пород; g – ускорение свободного падения; γ – удельный вес пород; Н – глубина залегания; dz – элементарный слой по глубине.

Эффективные горизонтальные напряжения определялись в зависимости от вертикальных напряжений и коэффициента Пуассона, характеризующего упругие свойства пород, в соответствии с принципами линейной теории упругости (коэффициент бокового распора для варианта а на рис.3):

Результаты расчета полей напряжений

В результате численного моделирования НДС получены модели распределения компонент тензора напряжений для четырех вариантов силового воздействия на модель. Наиболее характерные визуальные модели результатов моделирования представлены на рис.4 и 5.

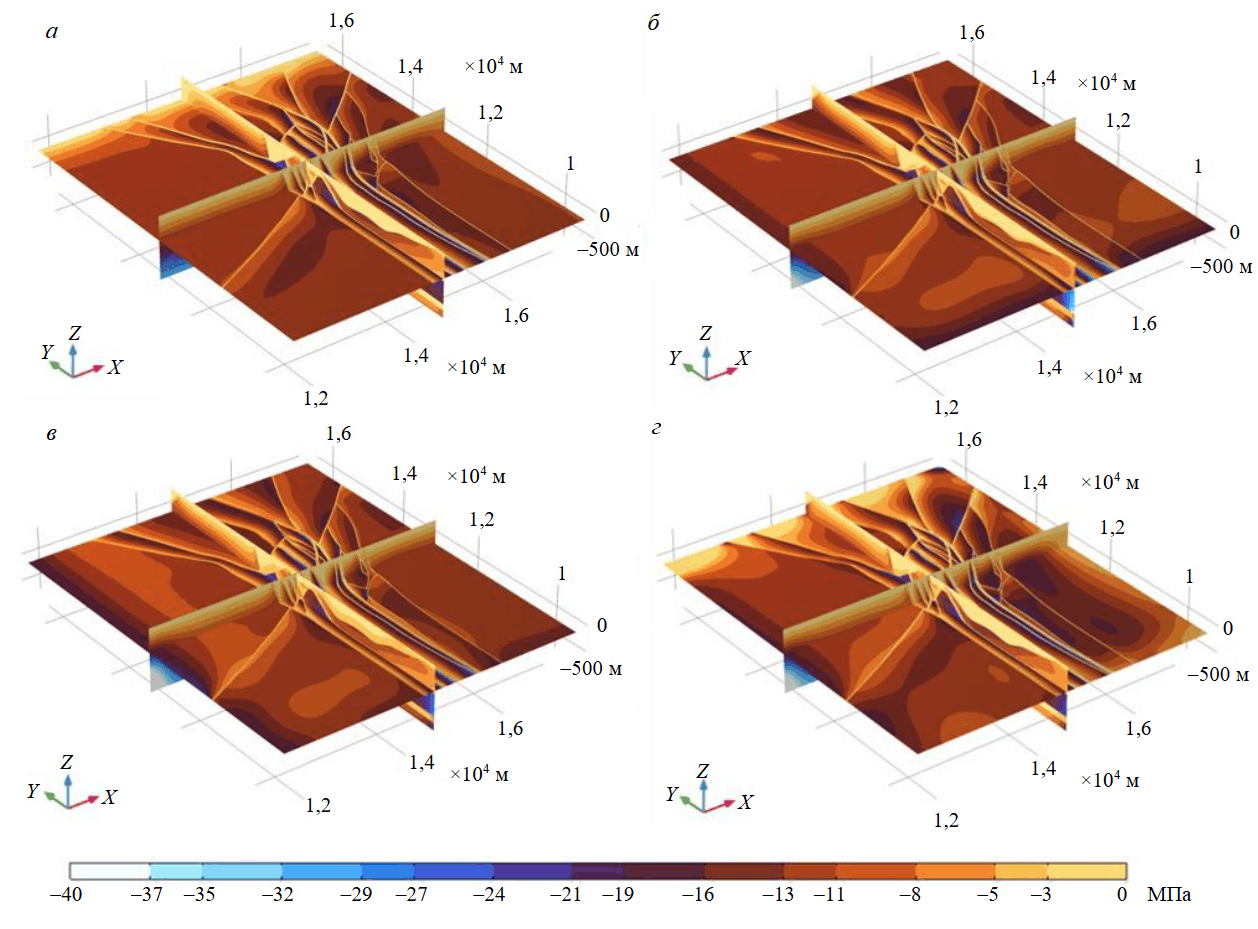

На рис.4 показано распределение поля вертикальных σ_zz = γH (литостатических) напряжений на глубине 450 м от земной поверхности для различных вариантов. Видно, что оно вполне адекватно (классически) отражает поле напряжений. Вертикальная компонента закономерно увеличивается от земной поверхности до глубины 450 м от 0 до –13 МПа. В местах расположения разломов образуются зоны разгрузки с σ_zz от –5 до –8 МПа, а в центральных частях блоков зоны концентрации напряжений от –15 до –18 МПа для варианта а (см. рис.3, 4). И соответственно с изменениями в сторону увеличения для вариантов б и в (см. рис.3, 4).

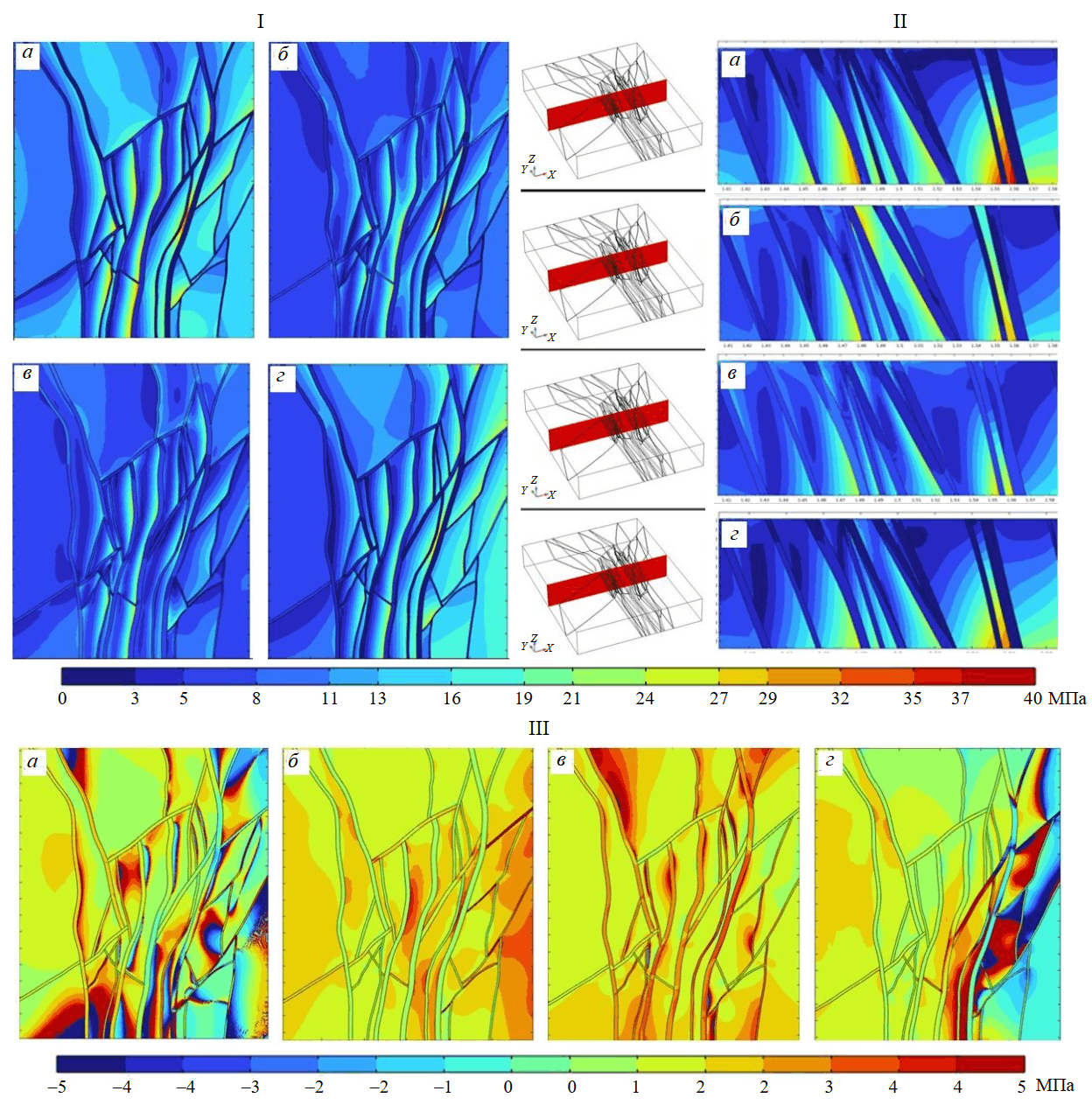

На рис.5 представлено распределение интенсивности напряжений σ_i в горизонтальной и вертикальной плоскостях в пределах виртуальных скважин (рис.6, I). Интенсивность напряжений рассчитывается по формуле (2):

где σ_x, σ_y, σ_z – нормальные напряжения вдоль осей X, Y, Z; τ_xy, τ_yz, τ_xz – касательные напряжения в соответствующих плоскостях.

Прочность рассчитывается с помощью эквивалентного напряжения

где σ₁, σ₂, σ₃ – главные напряжения; [σ] – допускаемое напряжение.

Распределения величины σ_i для вариантов а и г (см. рис.3, 5) очень близки друг к другу. Значения σ_i варьируются от 0 до 40 МПа, при этом зоны пониженных напряжений 0-8 МПа пространственно приурочены к областям разломов. Максимальные значения интенсивности 35-40 МПа наблюдаются на контактных участках между зонами влияния разломов и тектонических блоков. Напомним, что вариант г (см. рис.3) построен по данным фактических наблюдений за деформациями земной поверхности. Можно сделать предварительный важный вывод, что в современных условиях НДС пород на глубине 500 м определяется литостатическим давлением с коэффициентом бокового распора согласно гипотезе Динника (3). Варианты б и в (см. рис.3, 5), где горизонтальные компоненты завышены в два раза по отношению к γH, отличаются от варианта г (рис.5) в сторону завышения.

На рис.5, IIΙ показано распределение отношения горизонтальных напряжений σ_yy/σ_хх. Известно, что чем больше отношение, тем более вероятно разрушение в таком месте. Это хорошо обосновано в работах, посвященных оценке сейсмической опасности [35-37]. Зоны аномальных отношений действующих напряжений σ_yy/σ_хх > 3-5 показывают области массива, где формируются условия образования разрыва с позиции реализации накопленной упругой потенциальной энергии. Вероятное направление формирования разломов определяется направлением наибольшего убывания градиента упругой потенциальной энергии. Варианты а и г существенно отличаются от вариантов б и в, особенно в юго-восточной части участка (см. рис.3, 5).

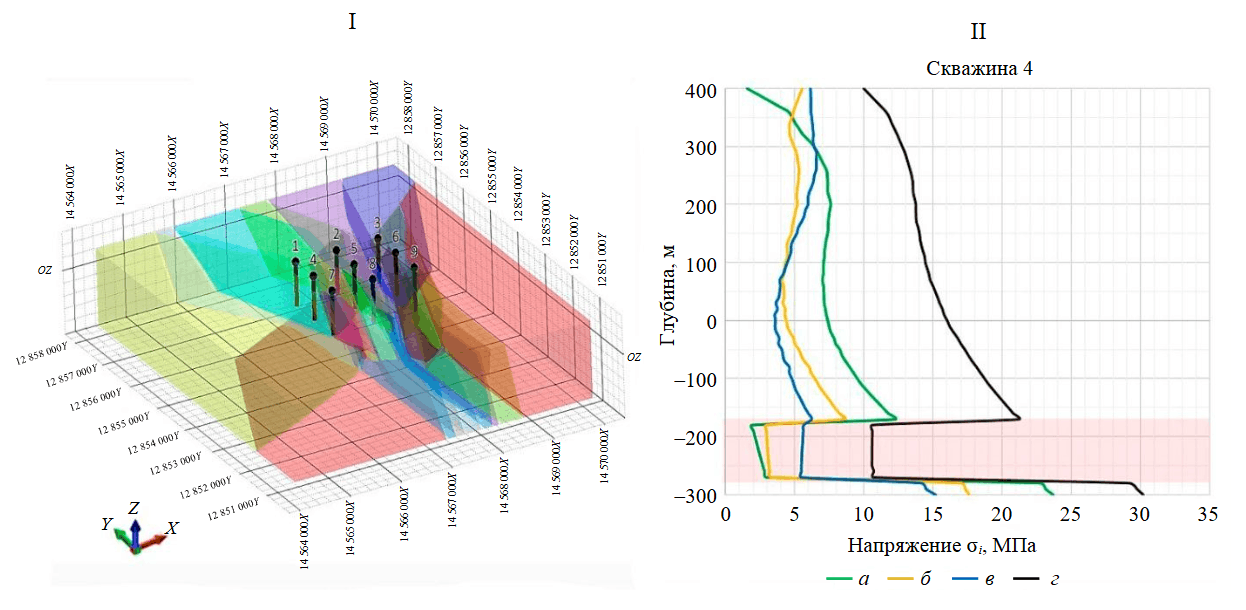

На рис.6 представлены расположение виртуальных скважин в геомеханической модели участка (рис.6, I) и графики распределения интенсивности напряжений σ_i  по виртуальной скважине 4 (рис.6, II), которая пересекает зону нарушения и является репрезентативной для анализа.  Сопоставление графиков распределения интенсивности напряжений для различных вариантов граничных условий позволяет выявить различия в локализации зон аномальных напряжений, связанных с тектоническими структурами. Для вариантов а-в (см. рис.3, 6, II) наблюдается схожее поведение – линейный прирост напряжений за счет литостатического давления с выраженной аномалией пониженных значений σᵢ в пределах зоны разлома. Вариант г, основанный на данных ГНСС-наблюдений [32], существенно отличается – для него характерны более высокие абсолютные значения напряжений и отмечается аномалия повышенной интенсивности между проектным горизонтом ПИЛ и зоной влияния разлома.

Анализ стабильности породного массива

Существует несколько теорий прочности, характеризующих способность пород сопротивляться механическим нагрузкам. Они обладают как преимуществами, так и недостатками [35, 38, 39]. Для обеспечения комплексной оценки использованы критерии прочности: максимальных касательных напряжений (модель Треска); максимальной удельной потенциальной энергии формоизменения (модель Мизеса); модель Кулона – Мора; модель Хука – Брауна, которая особенно распространена в горной отрасли.

Согласно критерию Хука – Брауна порода будет разрушаться в том случае, если максимальное значение из трех главных напряжений достигнет критического, которое зависит от прочности породы в растяжении и сжатии. Такой критический уровень напряжения определяется выражением

где σ₁, σ₃ – главные максимальные и минимальные напряжения, MПa; σ_ci – прочность на одноосное сжатие образца керна, МПа; m_b, s, a – постоянные Хука – Брауна,

m_i – параметры нарушенной породы; D – коэффициент техногенной нарушенности массива, 0 ≤ D ≤ 1; е – основание натурального логарифма (число Эйлера, приблизительно равно 2,71828). Параметры m_i, GSI, D определяются эмпирически.

Численный расчет индекса GSI выполнялся по эмпирической зависимости с показателем качества породы RQD, рейтингом RMR или Q-индексом в системах Бенявски и Бартона. Параметр D= 0, поскольку на рассматриваемом участке геологического массива горные выработки ПИЛ еще не пройдены. Отсутствие техногенного воздействия на породы позволяет рассматривать структуру массива как формирующуюся исключительно за счет природной трещиноватости.

Интенсивность напряжений является показателем энергонасыщенности фрагмента геологической среды, так как потенциальная энергия формоизменения рассчитывается как

где V– объем.

Распределение потенциальной энергии формоизменения с точки зрения анализа геомеханических процессов отражает работу, накопленную в теле при его деформации под действием внешних сил или нагрузок. Это энергия, которая аккумулируется в результате изменения формы и структуры массива без разрушения. На рис.7, I представлены результаты расчета потенциальной энергии формоизменения в горизонтальной и вертикальной плоскостях в пределах виртуальных скважин (см. рис.6, I). Общая морфология распределения энергии на качественном уровне повторяется во всех четырех вариантах. По абсолютным значениям U первая модель имеет самые низкие показатели фоновых значений энергии – около 1000 Дж/м³. Четвертая модель, наоборот, имеет наиболее высокие показатели энергии – до 1300 Дж/м³. В целом аномально высокие значения U характерны для доменов разломов, приразломных зон и зон сочленения нарушений, что является одним из маркеров верификации модели, так как в разломных зонах должна быть аккумулирована максимальная энергия деформирования [40].

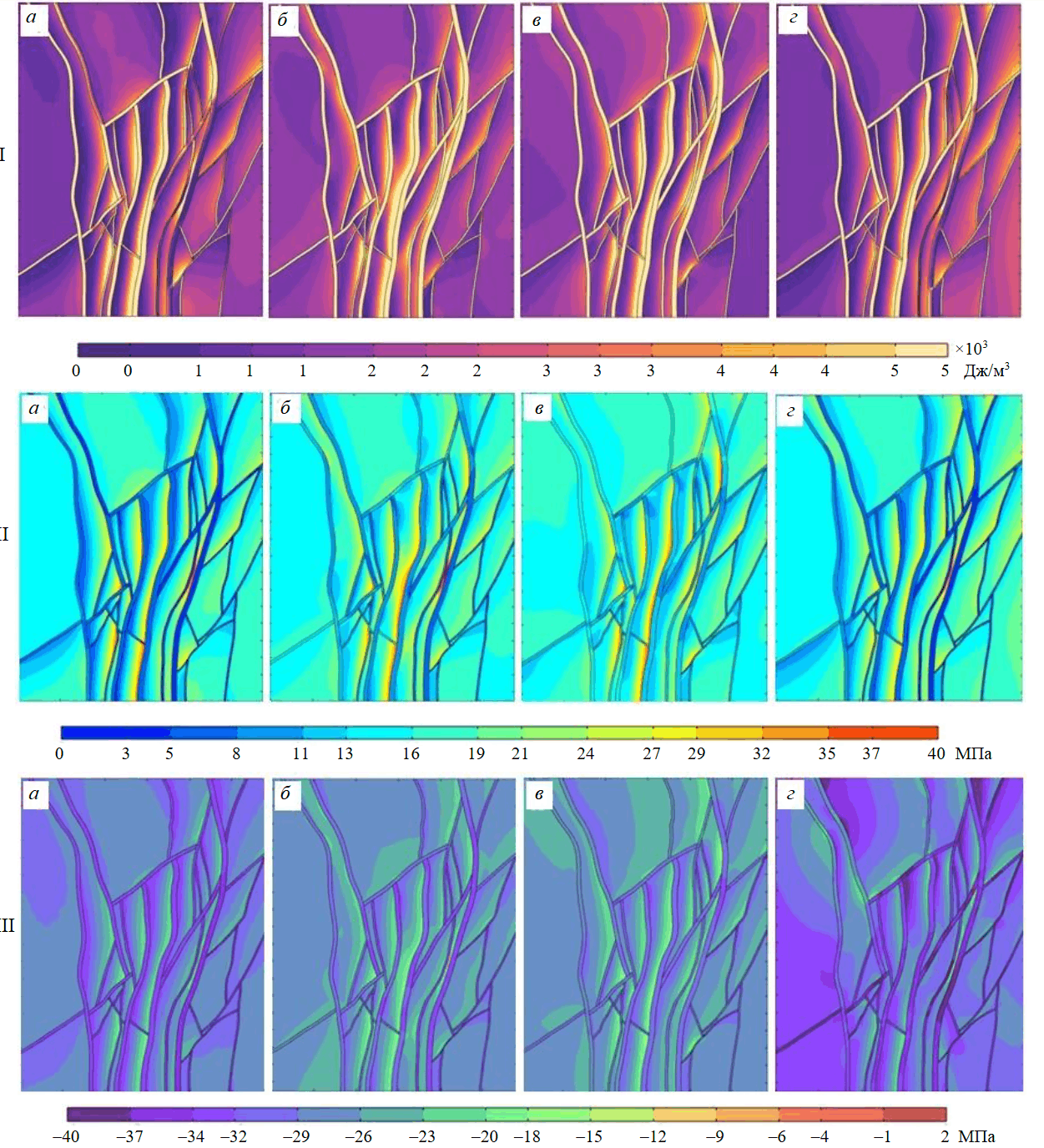

На рис.7, II, III продемонстрировано распределение максимального напряжения сдвига по критериям Хука – Брауна σ_max и Кулона – Мора τ_max на глубине 450 м, в горизонтальной и вертикальной плоскостях в пределах виртуальных скважин (см. рис.6, I). Представленные модели демонстрируют распределение напряжений с выраженными аномальными зонами, приуроченными к разломам, где напряжения изменяются от –29 до –23 МПа.

Наибольшие изменения напряженного состояния сосредоточены вдоль разломных зон и в их непосредственной окрестности. В межразломных участках (тектонических блоках) распределение напряжений более равномерное с преобладанием умеренных значений максимальных касательных напряжений. Отметим, что в варианте г (рис.7) наблюдается выраженная анизотропия напряженного поля, проявляющаяся в формировании зон с резким градиентом напряжений на границах между областями пониженных и повышенных значений. Такой эффект обусловлен неравномерным распределением горизонтальных тектонических усилий, заданных в условиях моделирования. Формирование высоких градиентов напряжений указывает на потенциальные зоны локальных нарушений массива [36, 41, 42].

Обсуждение результатов

Выполненное многовариантное моделирование напряженно-деформированного состояния пород показало наличие как общих закономерностей, так и локальных отличий в распределении полей напряжений. Особенно явно прослеживается взаимосвязь зон концентрации напряжений с глубиной и геометрией разломов.

Общие тенденции распределения полей напряжений для всех моделей:

• По отношению к разломам эффективные/максимальные значения интенсивности напряжений локализованы внутри структурных блоков и в зависимости от внешних усилий для четырех моделей составляют 12/24, 10/20, 10/20, 9/19 МПа соответственно (см. рис.4), средние значения близки к напряжениям, обусловленным весом пород gН на глубине ~ 500 м. Это вполне закономерное явление, так как нарушенные участки породного массива обладают меньшей несущей способностью и передают усилия на соседние более упругие участки массива.
• Зоны повышенных напряжений локализованы в лежачих крыльях нарушений. Это часто подтверждается данными инструментальными измерениями в горных выработках, глубоких скважинах [37, 39] и при анализе сейсмологических данных [43, 44].

Таким образом, обосновывается корректность принятых при моделировании допущений в части задания внешнего поля напряжений и формирования расчетно-геологической модели, адекватной реальной геологической среде.

Отличия распределения полей напряжений:

• На виртуальных скважинах видно, что в местах пересечения разломных зон происходит ступенчатое изменение интенсивности напряжений (см. рис.6, II). Наиболее характерное поведение распределения напряжений наблюдается на кривой четвертой модели (см. рис.6, II, г). До глубины 400 м величина напряжений плавно изменяется в диапазоне 5-15 МПа. В пределах зоны разлома (до глубины около 550 м) отмечается снижение напряжений до 3-13 МПа. За пределами разлома происходит резкий рост напряжений до значения около 24 МПа.
• Расположение зон концентрации напряжений зависит от направления (тектонических) усилий и соотношения компонент σ_уу/σ_хх. Ориентация усилий в субмеридиональном направлении по отношению к субширотному приводит к росту напряжений на 10-15 %.

В рамках граничных условий для оценки стабильности массива были использованы четыре модели прочности со следующими результатами:

• Потенциальная энергия формоизменения в наилучшей степени отражает процесс разрушения массива. В моделях для U характерны высокие значения именно в зонах разломов (как участков среды, наиболее легко поддающихся деформированию), притектонических зонах и их сочленениях.
• По критерию Кулона – Мора значения τ_max очень близки, при этом значения максимального напряжения сдвига достигают 35 МПа.
• Распределение по критерию Хука – Брауна σ_max почти соответствует предыдущим вариантам, но максимальное главное напряжение несколько ниже 25 МПа.
• На схемах распределения максимальных касательных напряжений по критерию Треска τ_max, который ориентирован на хрупкие породы, получены более контрастные картины. Фоновые значения величины τ_max отмечаются в диапазоне от 4 до 16 МПа. Для четвертой модели в восточной части получены более высокие значения.

Заключение

Проведенное 3D-моделирование НДС пород позволило получить распределение полей напряжений в породном массиве до глубины 500 м на участке Енисейский. Выполнена оценка соотношения полученных в моделях компонент тензора напряжений и прочностных свойств пород по четырем наиболее известным моделям прочности. Анализ результатов для четырех вариантов граничных условий, задаваемых по границам участка, показал, что породный массив достаточно стабилен и обладает необходимым запасом прочности.

Анализ трехмерных моделей НДС показал, что они обладают рядом преимуществ перед моделями в 2D-постановке. Главный эффект заключается в том, что 3D-моделирование позволяет обнаружить пространственные эффекты, которые слабо проявляются в моделях плоского деформированного состояния, в частности за счет отсутствия учета углов падения разломов. Это особенно важно для нарушений с углами падения менее 60°. Результаты будут использованы при планировании геомеханических экспериментов в подземной исследовательской лаборатории для уточнения изоляционных свойств породного массива.

Повышение качества проектирования строительства подземных сооружений и отработки месторождений полезных ископаемых строится на активном использовании цифровых геолого-технологических моделей (цифровых двойников) [45]. Создание 3D-моделей НДС пород способствует анализу информации и принятию обоснованных инженерных решений. Внедрение 3D-моделей позволяет существенно повысить эффективность работы с базами геолого-геофизических данных, достоверность прогнозных расчетов и безопасность ведения горных работ.
