Плавающие биоплато Constructed Floating Wetlands – фитотехнология для очистки сточных вод: опыт применения и перспективы использования

Финансирование

Исследование проведено в рамках тем НИР FMEZ-2025-0046, FMEZ-2025-0044, FMEZ-2024-0012.

Введение

Горная промышленность является одной из бурно развивающихся отраслей экономики РФ, все предприятия, относящиеся к этой сфере, признаются объектами, оказывающими негативное влияние на окружающую среду. В перечень обязанностей входит утверждение нормативов по предельно допустимому сбросу загрязняющих веществ в водные объекты. Для карьерных, шахтных, дренажных вод, поступающих с территории горно-промышленного предприятия, характерно преобладание минеральных компонентов и соединений азота (для карьерных сточных вод при применении взрывчатых веществ), а в хозяйственно-бытовых стоках на промплощадках их состав определяет органическое вещество. Отведение вод осуществляется на очистные сооружения (раздельные или комбинированные), а далее, через пруды-отстойники – в природные водоемы или оборотное водоснабжение для нужд предприятия. Влияние на них недостаточно очищенных стоков проявляется в изменении гидрологического и температурного режимов, повышении мутности вод, заиливании дна, перестройке видового состава микробиоты, флоры и фауны [1]. В 2022 г. введен в действие информационно-технический справочник по лучшим доступным технологиям очистки сточных вод (ИТС НДТ 8-2022). В нем наиболее перспективными методами обработки стоков признаются биосорбция, озонирование, окисление ферратами, аэробная и анаэробная микробиологическая очистка, коагуляция/флокуляция, мембранная дистилляция. Фитотехнологии выделены как направление, которое, как показал международный опыт, кроме важного природоохранного значения, подтвердило свою высокую экономическую эффективность при применении в системах очистки вод. Международной водной ассоциацией в 2000 г. выпущен основной нормативный документ по проектированию и эксплуатации фитоочистных систем [2]. На его основе создаются национальные стандарты очистки вод с обязательным учетом местных особен-ностей [3, 4].

Фитотехнологии активно внедряются по всему миру, о чем свидетельствует ряд обзорных статей, опубликованных в международных журналах и посвященных очистке вод различной природы [5, 6], удалению металлов и металлоидов с помощью биоплато [7], а также повышению интенсификации процесса [8]. В научной литературе широко освещается опыт функционирования фитоочистных систем в условиях холодного климата (Финляндия, Канада, Норвегия, Северный Китай) [9-11].

В РФ среди статей, размещенных в Научной электронной библиотеке за последние пять лет и касающихся внедрения фитотехнологий в промышленном масштабе, только две посвящены очистке карьерных вод от азота на горно-промышленном предприятии Мурманской обл. [12] и обессоливанию дренажных вод в оросительных системах Калмыкии [13]. Хотя широкого распространения в РФ эти технологии пока не получили, разработка методов их проектирования и эксплуатации в различных климатических зонах страны и для широкого ряда загрязнителей не остается без внимания научного сообщества [14, 15].

История создания плавающих биоплато

Перспективным направлением фитотехнологий является создание плавающих биоплато. В научной литературе приводятся различные наименования: Floating treatment wetland, Floating island, Ecological floating bed, Artificial floating island, Planted floating system bed, Vegetated floating island, Hydroponic root mat, Natural floating wetland, Constructed Floating Wetlands. В последние годы наиболее часто встречается название Constructed Floating Wetlands (CFW) – искусственные плавающие болота, поэтому мы будем пользоваться этим термином.

Способы формирования таких растительных конструкций известны с древних времен, когда в странах, страдающих от регулярного затопления плодородных земель, стали развиваться водные агротехнологии (floating-bed agriculture). Этот способ до сих пор широко применяется в Бангладеш, Индии, Вьетнаме, Индонезии, Таиланде, Филиппинах. Он заключается в создании искусственных плавающих островов для гидропонного выращивания овощных и зерновых культур на длительно затопляемых территориях [16, 17]. Отличительной особенностью плавающих биоплато является развитие корневой системы растений в водной среде, а листовой биомассы – над поверхностью воды. В качестве субстратов-почвозаменителей применяются легкоразлагающиеся остатки водных растений – эйхорнии (Eichhornia) и ряски (Lémna), отличающихся активным накоплением азота, фосфора и калия и поэтому одновременно выполняющих функцию биоудобрения.

Технология СFW в начале своего пути развивалась в рамках технологии Constructed Wetlands (CW), появившейся в Германии в 1950-х годах, но быстро выделилась в самостоятельное научное направление. Первое сообщение о создании CFW для очистки вод было получено из Германии и опубликовано в работе [18]. Строго говоря, плавающие биоплато нельзя назвать «искусственными болотами», однако термин продолжает повсеместно использоваться. Это объясняется тем, что CFW объединяет в себе механизмы очистки вод в естественных и искусственных болотах (прудах) со свободно плавающей растительностью [19]. Стоимость технологии СFW значительно ниже, чем СW, поскольку для ее внедрения не требуется строительство гидротехнических сооружений и их постоянное обслуживание. Детальный ретроспективный анализ разработки технологии CW в целом и CFW в частности проведен в работе [20], этапов отработки гидропонных технологий (плавающих и неплавающих (укорененных) биоплато), их отличия от СW и биологических прудов очистки – в работе [19].

В конце 1980-х годов технологии СFW стали активно развиваться в Китае, США и Японии [21], но применялись главным образом для очистки хозяйственно-бытовых и ливневых стоков. В дальнейшем разработка технологии CFW шла по пути как совершенствования и расширения перечня удаляемых загрязнителей, так и объединения с классическими и современными технологиями очистки вод, что привело к созданию гибридных систем [22].

В настоящее время лидирующее положение по внедрению CW технологий занимают Китай, США, Германия, Япония, Австралия, технологии СFW – Китай и Пакистан [4].

Конструкции плавающих биоплато

В связи с активным внедрением таких природоподобных технологий, как CFW, для очистки вод и ландшафтного дизайна в США фирмой Floating Islands International налажен промышленный выпуск каркасов биоплато из вторичного вспененного ПЭТ-сырья. Чаще конструируют каркасы из подручных материалов по собственным разработкам [23]. Особо важно обеспечение плавучести каркаса биоплато и возможности объединения отдельных модулей в кластеры. Для этого применяют трубы из ПВХ или полиэтилена, а также бамбуковые стебли [24]. Имеется опыт применения в качестве поплавков ПЭТ-бутылок емкостью 1,5 л. Основание биоплато выполняется из вспененных полимерных пластиков (пенополиуретана, пенополиэтилена, пенополипропилена, полиэтилентерефталата вторичной переработки). Наиболее рациональная площадь отдельных модулей – 2 м², но в литературе приводятся варианты каркасов площадью от 0,025 до 50 м² [24]. Соединение модулей осуществляется натуральными или синтетическими волокнами [25] либо специальными стяжками.

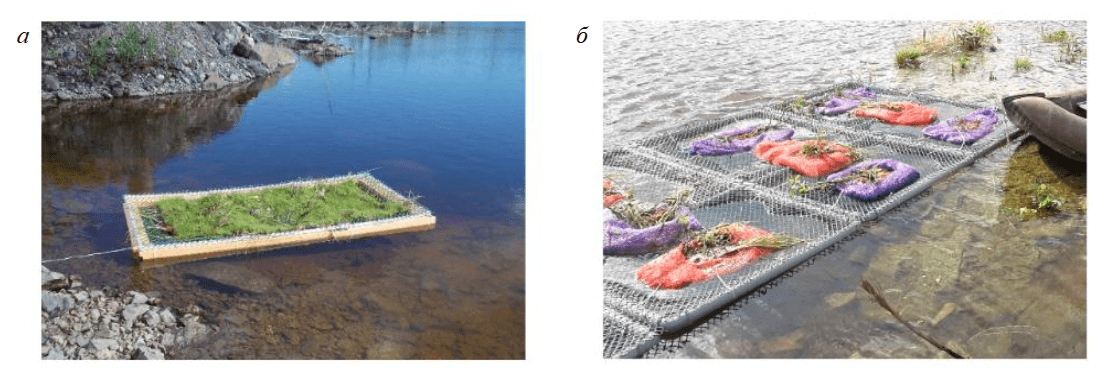

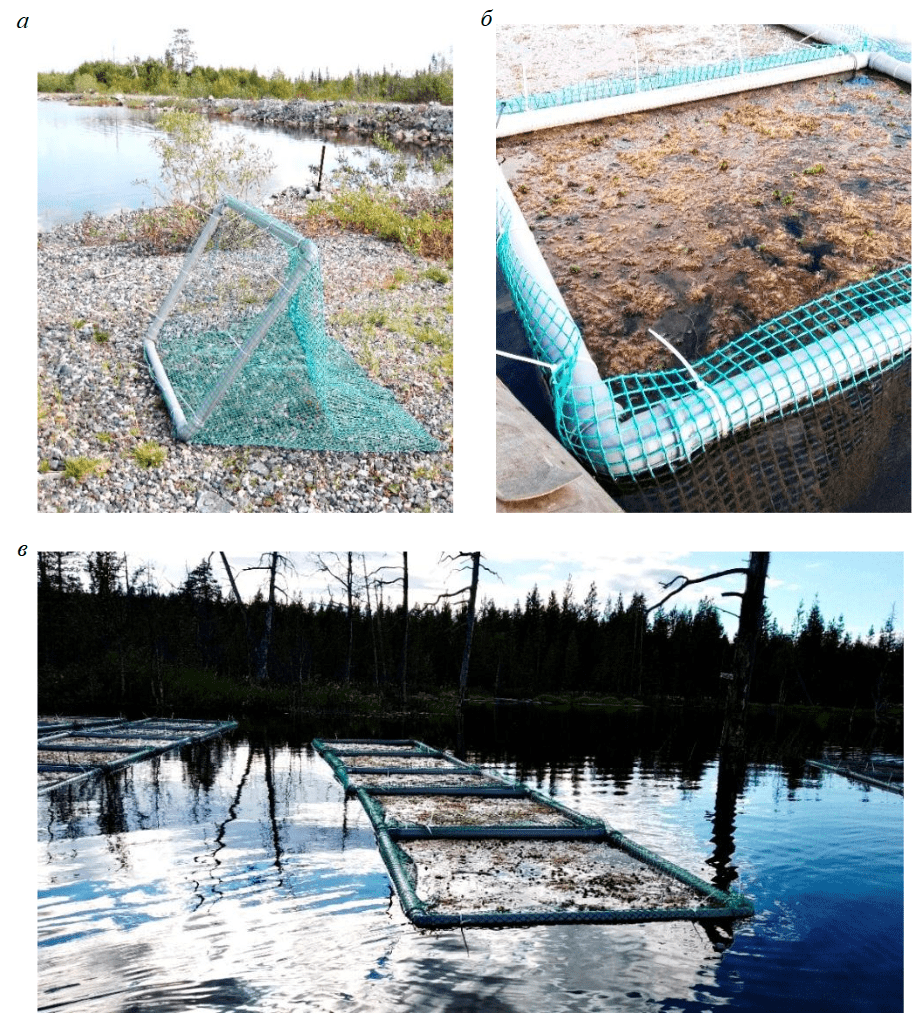

На рис.1 приведена запатентованная конструкция фитомодуля плавающего биоплато [26], используемая для отработки технологии очистки карьерных вод на пруде-отстойнике АО «Олкон» (Оленегорск, Мурманская обл.) [12]. В ее состав входит каркас из прямоугольной рамки-основания, выполненной из пластиковых труб длиной 1 и 2 м, диаметром 20 или 50 мм, соединенных под прямым углом отводами. На каркас укладывается пластиковая решетка с размером ячеек 3×3 см, площадью 2 м², на которой в качестве биозагрузки размещается заранее выращенная ковровая травяная дернина (рис.1, а) либо фитоматы [27] (рис.1, б), в обоих случаях – с подсаженными в них болотными видами растений [28].

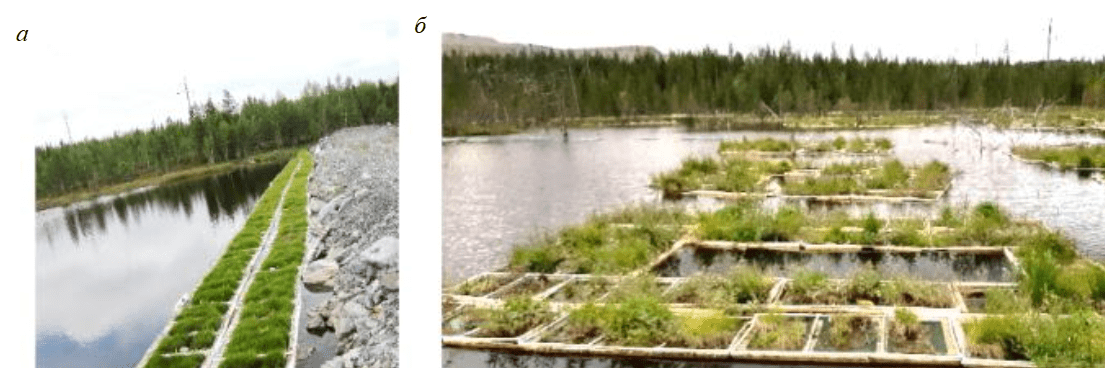

Сформированные ряды фитомодулей прикреплялись к берегу водоема тросами с карабинами, а кластеры устанавливались в центре водоема и удерживались на глубоководных участках с помощью якоря, которым служил мешок с камнями общей массой около 15 кг. Детали соединения фитомодулей между собой и методы упрочнения конструкции подробно описаны в патенте [26]. На рис.2 показано, как осуществлялась установка фитомодулей на поверхности водоема.

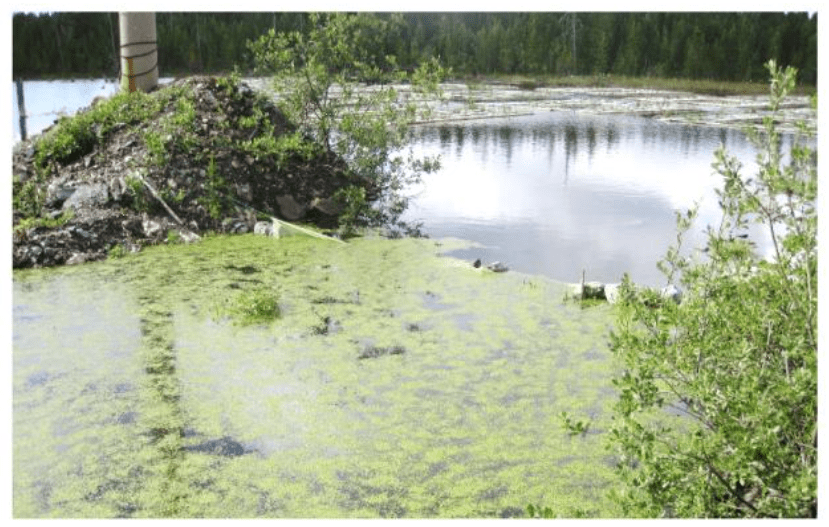

В дополнение к плавающим биоплато на открытых участках водоема с глубиной до 2 м использовали фитосадки [29], конструкция которых состоит из жесткого основания из материала с положительной плавучестью, сетчатой садковой части и якоря (рис.3).

В технологиях CFW при выборе субстратов, в которые помещаются растения, учитываются параметры материала – пористость, наличие капилляров и удобрительная ценность. Чаще всего применяются кокосовое и бамбуковое волокно, компост, активированный уголь, биоуголь, вермикулит, перлит, пластиковые гранулы. Рекомендации по выбору и оптимизации состава субстратов изложены в обзорной статье [30]. Основным требованием к применяемым материалам являются слабое влияние на pH вод и отсутствие токсичности в отношении микробиоты и растений. Авторы работы [28] в качестве субстрата использовали термовермикулит марки Випон разной фракции, широко применяемый и в других гидропонных технологиях, а также свежие и подстилочные древесные опилки.

Выбор растений в технологии CFW имеет принципиальное значение, поскольку их способность быстро наращивать биомассу и накапливать в ней элементы-загрязнители во многом определяет степень очистки вод. Не менее важным свойством является наличие в корневой системе аэренхимы – воздухоносной ткани из клеток, между которыми остаются крупные пустоты (межклетники), заполненные воздухом [18]. Такая ткань, часто встречающаяся у водных и болотных растений, обеспечивает необходимый уровень газообмена в анаэробных условиях.

В благоприятных климатических условиях для очистки вод от различных загрязнителей чаще всего используют камыш озерный (Schoenoplectus (Scirpus) lacustris), осоки (Carex sp.), пистию телорезовидную (Pistiastratiotes), рогоз широколистный (Typhalatifolia), ряску малую (Lémna mínor), ситник развесистый (Juncus effusus), тростник обыкновенный (Phragmites australis), эйхорнию толстоножковую (Eichhornia crassipes). В пилотных исследованиях М.А.Пашкевич и др. [31] выявлен процесс активного транспорта Zn, Cu, Mn у рогоза широколистного и частухи обыкновенной (Alismaplantago-aquatica), что является признаком гипераккумуляции тяжелых металлов растениями-макрофитами.

В северных условиях на основе имеющегося опыта в качестве биологической загрузки плавающих биоплато можно рекомендовать использование следующих растений: овсяница красная (Festuca  rubra), пырей сизый (Elytrigia  intermedia), райграс пастбищный (Lolium  perenne), тимофеевка луговая (Phleum  pratense) – для формирования ковровой травяной дернины [28]; аборигенные болотные виды (белокрыльник болотный (Calla palustris), вахта трехлистная (Menyanthes trifoliata), ива козья (Salixcaprea), ива филиколистная (S. phylicifolia), лютик ползучий (Ranunculusrepens), мать-и-мачеха обыкновенная (Tussilagofarfara), осоки, пушица узколистная (Eriophorumangustifolium), пушица влагалищная (E. vaginatum) и пушица Шейхцера (E. scheuchzeri), сабельник болотный (Comarumpalustre), сфагновые мхи (Sphagnum spp.), хвощ болотный (Equisetumpalustre) и хвощ топяной (E. fluviatile) – для дополнительного подсаживания в созданное растительное покрытие [27]. На открытых участках водоема с небольшой глубиной (до 1 м) в заводях возможно применение ивы козьей и ивы филиколистной, калужницы болотной (Cálthapalústris), лютика ползучего, мха варнсторфия плавающего (Warnstofiafluitans), рдеста плавающего (Potamogeton  natans), ряски малой (рис.4), хвостника обыкновенного (Hippurisvulgaris), хвоща болотного и хвоща топяного.

Следует отметить, что выбор ассортимента растений основывался на многолетнем опыте их применения. Предпочтение отдавалось относительно толерантным к техногенному загрязнению (в т.ч. биогенными элементами) многолетним макрофитам (гидро- и гидатофитам), произрастающим в Мурманской обл., исключающим их межвидовые конфликты и внутривидовую конкуренцию, способным в условиях загрязнения хорошо размножаться вегетативно, накапливать большую биомассу и выполнять фильтрационную (оседание взвешенных веществ), поглотительную (поглощение биогенных элементов и органических веществ), накопительную (накопление некоторых металлов и органических веществ), окислительную (обогащение воды кислородом) и детоксикационную (преобразование токсичных соединений в нетоксичные) функции.

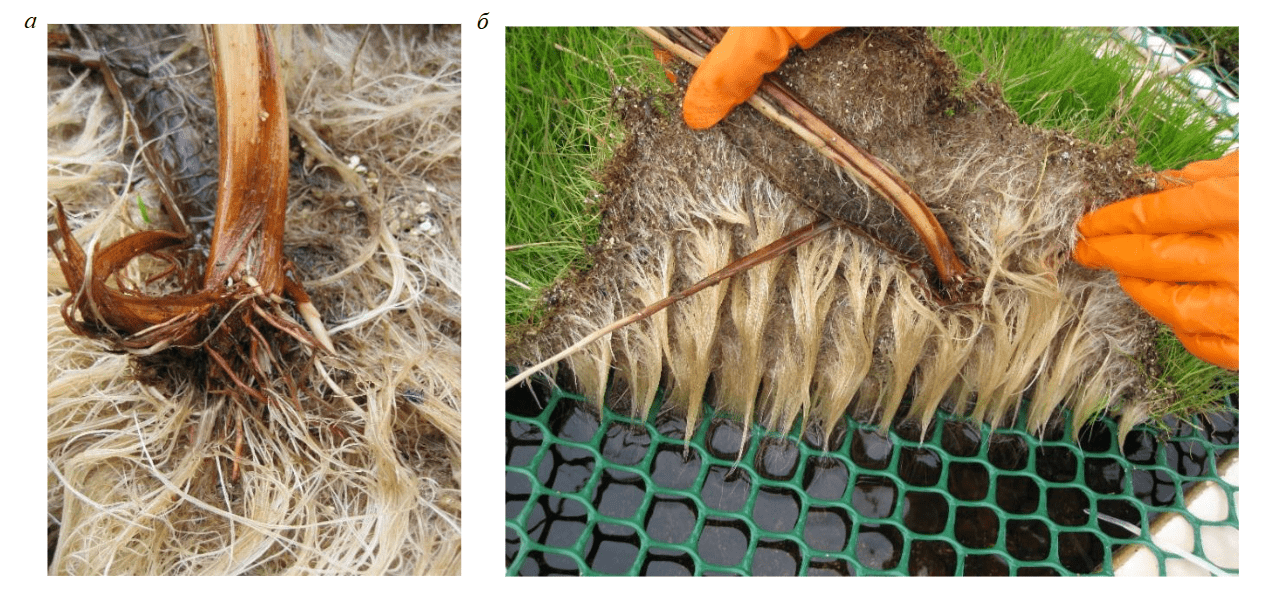

Значительную роль в технологии CFW играет симбиоз растений с микроорганизмами (бактериями, водорослями, грибами), особенно в ризосферной (прикорневой) зоне. Для повышения эффективности очистки принимают меры по созданию искусственной биопленки – консорциума бактерий, грибов, водорослей и простейших, объединенных внеклеточными полимерными соединениями на каком-либо твердом носителе. Основными полимерными компонентами являются полисахариды, протеины, нуклеиновые кислоты и липиды. Биоразнообразие в этом сообществе выше, чем в воде, что повышает биомассу, устойчивость микробоценоза и увеличивает площадь поверхности CFW [18]. Биопленка особо эффективно удаляет взвешенные вещества, фосфор и азот, сглаживает негативное влияние неравномерности потока воды, температуры и антропогенной нагрузки на растения биоплато [32].

В качестве носителей биопленки применяются натуральные и синтетические материалы: растительные остатки, базальтовое волокно, цеолиты, активированный уголь, боросиликатное стекло, вермикулит, перлит, натуральные волокна, клиноптилолит (натуральный ионит), полиэтилен, полипропилен, полиуретан. Способы формирования искусственной биопленки в технологиях водоочистки подробно изложены в работе [33]. В пилотных экспериментах площадь поверхности биопленки увеличивается за счет применения гирлянды биошаров (bio-ball), заполненных пористым материалом. Внешний вид и способ крепления биошаров в корневой зоне растений приведены в работе [34].

Среди разнообразия типов вод, на которых успешно отработаны технологии CFW, выделяют хозяйственно-бытовые, карьерные, ливневые (поверхностный сток, смывы с улиц, дорожного полотна), сельскохозяйственные (животноводческие, птицеводческие), стоки комбинатов пищевой промышленности, нефтезагрязненные, сточные воды текстильной и сахароперерабатывающей промышленности, элюаты (стоки с полигонов твердых бытовых отходов), дренажные, технологические.

Отработка технологии CFW основывается на данных лабораторных, пилотных (в микрокосмах) и полевых исследований. Для практической реализации, без сомнения, более ценными являются результаты полевых экспериментов, но в научной литературе они описываются значительно реже, чем результаты лабораторных и пилотных изысканий. Впервые подробный обзор сопоставления степеней очистки вод, полученных в ходе различных видов опытов в рамках применения технологии CFW, проведен китайскими специалистами в работе [21]. Из обширной базы научных статей, опубликованных на английском и китайском языках, только 28 посвящены результатам исследований insitu(полевых экспериментов), причем 11 из них относятся к гибридным системам (например, с добавкой погружных растений и принудительной аэрацией). Наиболее высокая эффективность фитотехнологии CFW отмечена при удалении всех форм азота (аммонийной, нитратной, нитритной, органической), фосфора фосфатов и органически связанного фосфора, а также для снижения показателей биохимического и химического потребления кислорода (БПК и ХПК) вод. Обнадеживающие результаты получены и в работах по очистке вод от фекального загрязнения [22].

Эффективность очистки вод плавающими биоплато

В научной литературе освещены результаты очистки вод от широкого перечня загрязняющих веществ с применениемCFW.

Общий азот и фосфор

Общий азот в водах представлен аммонийной, нитратной, нитритной и органической формами. Очистка воды от азота происходит тремя способами: денитрификация, седиментация, биоаккумуляция водными растениями и микроорганизмами. За счет денитрификации (восстановления нитратов до молекулярного азота) происходит удаление до 80 % азота, за счет седиментации и биоаккумуляции – суммарно не более 20 % [21]. Для усиления денитрификации авторы рекомендуют увеличивать площадь ризосферной зоны и обеспечивать оптимальное время нахождения воды в очищаемом водоеме. Степень извлечения фосфора при применении CFW варьируется от 5 до 88 % [18],основным механизмом извлечения признается сорбция биопленкой и седиментация.

Органические загрязнители

Высокое содержание органического вещества в водах как лабильного источника углерода приводит к неконтролируемому росту водорослей. При разложении органического вещества под действием бактерий потребляется большое количество кислорода, что вызывает гибель рыб и других гидробионтов. Удаление органического вещества при очистке вод происходит за счет прямого поглощения бактериями, водорослями и высшими растениями, трансформации высокомолекулярных соединений до более простых с меньшей молекулярной массой под действием микроорганизмов и адсорбции гидрофобных органических соединений на взвешенных частицах или биопленке с последующим осаждением в виде донных отложений.

Взвешенное вещество

За счет взвешенных частиц происходит повышение мутности вод, а это снижает доступность солнечного излучения для бактерий, макрофитов и бентосных организмов. Взвешенные частицы влияют на выживаемость мальков рыб и жизнеспособность зоопланктона. Взвеси, как правило, представляют собой неорганические частицы размерами порядка 2 мкм, но могут иметь и органическое происхождение (водоросли, бактерии и их остатки). Поскольку взвешенные частицы не представляют питательной ценности, они не поглощаются напрямую растениями или микроорганизмами, происходит их седиментация в водном слое между поверхностью биоплато и донными отложениями, а также на корнях растений [21].

Тяжелые металлы

Тяжелые металлы (ТМ) попадают в водные объекты в составе промышленных сбросов и смыва с поверхности автомобильных трасс. Поступление этих загрязнителей идет главным образом во взвешенной форме и лишь незначительной части – в растворенной, которая может напрямую поглощаться растениями за счет взаимодействия ионов ТМ с функциональными группами клеточной стенки. Высокая минерализация и многокомпонентный состав поступающих в водоемы вод снижают глубину очистки за счет взаимного влияния ионов. Эффективность поглощения взвешенных частиц зависит от состава вод, Eh, pH, концентрации ТМ, доступности элементов питания, а также физиологических особенностей растений, входящих в состав биоплато. Примеры применения классических технологий СW для удаления тяжелых металлов приведены в работе [14], где указывается достижение степени очистки 99 %. Работ по оценке эффективности извлечения тяжелых металлов при применении CFW немного [35, 36]. Имеющиеся результаты показывают, что осаждение взвешенных форм в ризосферной зоне и на биопленке – более эффективный процесс, чем прямое поглощение растениями, поэтому при применении данной технологии рекомендуется уделять особое внимание наращиванию мощной корневой массы растений и увеличению площади биопленки.

Сульфаты

Трехлетний опыт по очистке дренажных вод от сульфатов в пруде-отстойнике описан в работе [37]. Полевой эксперимент проводился в районе Садбери (Канада), в качестве субстрата использована почва – для создания анаэробных условий. В состав фитомодуля входили рогоз, осока и ситник. Авторами работы приведены доказательства эффективности технологии CFW в восстановительных условиях при низком значении pH (5,0) и длительном периоде функционирования биоплато при пониженной температуре. Отмечено активное развитие сульфатредуцирующих бактерий, способствующих восстановлению сульфатов до нерастворимых сульфидов и их осаждению.

Бор

Проблема загрязнения водных экосистем соединениями бора актуальна в Чили, Турции, Новой Зеландии, США, что связано с природными особенностями территорий. Концентрация бора в дренажных водах карьеров Турции по добыче борсодержащих руд достигает 2000 мг/л при среднемировом содержании бора в поверхностных водах на уровне 0,1 мг/л [38]. В приведенной работе показано, что рогоз, тростник и ряска при применении в CW могут проявлять себя как гипераккумуляторы бора. Основными процессами удаления бора в фитоочистных системах являются сорбция и биоаккумуляция растениями. Для повышения эффективности удаления бора рекомендовано повышать содержание органического вещества и глинистых минералов в субстрате.

Селен

Селен присутствует в водах в анионной форме в виде селенатов и селенитов. В работе [39] в ходе пилотных экспериментов проведена комплексная оценка эффективности извлечения селена болотоцветником – основным растением-макрофитом плавающих биоплато в Китае, а также концентирования Se по пищевой цепи. Полученные результаты свидетельствуют о необходимости учета аккумуляции Se всеми живыми организмами, населяющими биоплато.

Нефтепродукты и фенол

Исчерпывающий обзор по применению технологии CFW для очистки вод от нефтезагрязнения и фенолов приведен в работе [40]. В целом технология признается весьма эффективной и при применении только одних растений, чаще всего тростника и рогоза, и при дополнительном внесении бактериальных культур. Опыты проводили главным образом в регионах с теплым климатом, но имеются положительные примеры и для северных регионов. Утверждается, что ризосферная микробиота растений биоплато справляется с нефтезагрязнением не менее эффективно, чем привнесенные бактериальные культуры, поэтому рекомендуется предпринимать меры по стимулированию ее роста.

При обсуждении тонкостей внедрения технологии CFW нельзя не упомянуть такое современное направление очистки вод, как биосорбция [41]. В качестве сорбента может выступать как живая биомасса растений и микроорганизмов, так и детрит, зачастую более эффективный. Сорбционный процесс обусловлен прежде всего наличием кислородсодержащих функциональных групп в живой растительной клетке или детрите. Биосорбция носит внеклеточный, внутриклеточный и поверхностный характер. Пассивная биосорбция загрязнителей происходит в результате взаимодействия с клеточной стенкой, что является физико-химическим процессом. Биоаккумуляция в свою очередь зависит от метаболизма внутри растительной клетки, поэтому признается активным процессом.

При очистке вод от тяжелых металлов биосорбция занимает ведущее положение, причем сорбционная емкость детрита сопоставима с этим показателем, отмеченным для химических сорбентов, и достигает сотни миллиграммов на грамм. Особенно активно этот метод развивается для извлечения из сточных вод редких и рассеянных элементов, а также драгоценных металлов.

Факторы, влияющие на эффективность очистки вод CFW

Несмотря на то, что основные механизмы накопления различных загрязняющих веществ растениями известны по многочисленным исследованиям фиторемедиации и восстановления растительного покрова на техногенно нарушенных землях, прогнозировать успех фитоочистных мероприятий достаточно сложно. К основным факторам, влияющим на эффективность очистки вод, можно отнести химический состав воды, глубину водоема и скорость потока, площадь покрытия водоема фитомодулями, аэрацию, условия окружающей среды (температура воды и воздуха, количество осадков).

Химический состав воды играет важную роль в выборе метода очистки, что особенно актуально для сточных вод горно-промышленных предприятий и производств. С одной стороны, стоки, характеризующиеся экстремально высокими или низкими значениями рН, повышенными содержаниями поллютантов, могут оказывать фитотоксическое действие на размещаемые растения, приводя к их гибели [28, 42]. С другой стороны, совместное нахождение в воде различных загрязняющих веществ может снижать эффективность очистки (в сравнении с лабораторными экспериментами) из-за конкуренции [21].

Оптимальной глубиной водоема при применении технологии CFW считаются 0,6-1,1 м, хотя опыты проводились на разных глубинах – от 0,25 до 3 м [43]. При малой глубине корни растений биоплато будут касаться донных отложений водоема и постепенно прорастать в грунт. Кроме того, на малой глубине снижается эффективность аэрации, что понижает микробиологическую активность. С повышением уровня воды произойдет отрыв растений, в результате чего они могут погибнуть. При выборе растений биоплато необходимо учитывать максимальную длину их корневой системы. В полевых испытаниях на пруде-отстойнике карьерных вод его глубина в отдельные сезоны достигала 2 м из-за увеличения объемов сброса [28]. Это отражалось на снижении эффективности очистки вод от нитратной формы азота из-за больших скоростей водного потока и его слабого влияния на растения биоплато (по причине прохождения вод транзитом). Высокие скорости потока увеличивают содержание растворенного кислорода в воде, а это негативно сказывается на процессах денитрификации [44]. Поступление больших масс воды способствует вымыванию биопленки либо перестройке ее видового состава [43]. Для расчета оптимальных скорости потока и времени нахождения водных масс в водоеме разработаны математические модели, пример приведен в работе [45].

Для повышения эффективности очистки площадь покрытия водоема подбирается опытным путем с таким условием, чтобы обеспечить необходимый уровень кислорода в воде. Площадь покрытия выше 50 % может вызвать дефицит кислорода, незначительная площадь – низкую степень очистки, 100 %-ное покрытие водоема признается целесообразным в исключительных случаях, например при очистке вод от нитратов, где определяющим является процесс денитрификации, проходящий преимущественно в анаэробных условиях [24]. На пруде-отстойнике АО «Олкон» была достигнута 50 %-ная площадь покрытия водоема плавающими биоплато, что составляет 1300 м², для этого было создано 25 кластеров по 19 плавающих фитомодулей в каждом и 150 фитомодулей, расположенных в ряд на мелководных прибрежных участках.

Содержание растворенного кислорода в воде имеет особое значение для развития корневой системы растений и формирования биопленки. Аэрация ризосферной зоны важна при удалении органического вещества и фосфора фосфатов, но оказывает ингибирующее действие на процессы денитрификации и седиментации. Исходя из целевого показателя, на который направлена очистка, контролируется и корректируется кислородный режим в зонах, занятых фитомодулями.

Климатические условия районов размещения CFW также могут оказать сильное влияние на эффективность очистки вод. Считается, что технология CFW эффективна только в летний период, поскольку связана с микробиологической активностью, снижающейся при понижении температуры. Особенно это актуально для процессов нитрификации-денитрификации, которые практически прекращаются при температурах ниже 10 °С [11]. Однако, например, очистка вод от взвешенных частиц является в большей степени физическим процессом и обусловлена седиментацией, поэтому слабо зависит от температуры. Высокий уровень снижения БПК и ХПК вод отмечен для CFW в странах с холодным климатом – Швеции и Канаде. Процесс денитрификации практически полностью подавляется при температурах ниже 10 °С, в работе Н.Postila и др. [46] приводится оценка эффективности очистки вод от общего азота – 12-14 % для фитоочистных систем открытого типа в Финляндии даже в летний период (проведена оценка 14 объектов).

Очистка водно-болотных угодий холодного региона CFW (Талкитна, Аляска) также показала недостаточную эффективность технологии для соответствия очищенной воды установленным нормативам [47]. Однако в исследовании, проведенном в Альберте (Канада), была достигнута высокая эффективность очистки муниципальных сточных вод [48]. Авторы работы предположили, что положительное влияние оказало созревание CFW, сопровождавшееся взаимодействием растений и микроорганизмов, увеличение площади фитомодулей и добавление аэрации под CFW.

Относительно низкая температура воды и воздуха замедляет рост растений и набор биомассы. Все макрофиты, такие как тростник, рогоз, ситник, отмирают при продолжительном воздействии низких температур из-за формирования кристаллов льда в их клетках и денатурации белков. Отмирающая биомасса становится причиной вторичного загрязнения вод.

Для повышения степени очистки вод в холодный период применяют внесение в водоем материалов – носителей биопленки и дополнительных источников лабильного органического вещества, например соломы. Эффективным методом является внесение суспензии волокнистых материалов и микробной массы в плавающие биоплато. Чем выше в них биоразнообразие микроорганизмов, тем выше степень очистки даже в холодный период. Активно развиваются биотехнологии по культивированию холодостойких видов макрофитов, в том числе с применением методов генной инженерии. Особое внимание уделяют изучению бентосных организмов, которые вносят свой вклад в повышение эффективности применения технологии CFW при пониженных температурах.

Оценивая влияние окружающей среды, нельзя не упомянуть прогнозируемые последствия изменения климата, подробно рассмотренные в исследовании [21]: повышение температуры, изменение количества выпадающих осадков, продолжительности засушливых периодов. Ожидается, что потепление приведет к увеличению периода роста и развития растений, функционирования биоплато. Повышение интенсивности осадков снизит время нахождения воды в резервуарах с CFW, будет способствовать быстрому вымыванию питательных веществ.

Следует подчеркнуть, что результаты полевых и пилотных экспериментов существенно различаются: в натурных условиях эффективность очистки снижается в среднем на 20-30 %, а по фосфору – более чем на 50 % по сравнению с пилотными. В отдельных случаях insitu имеет место и вторичное загрязнение вод азотом, фосфором и взвешенными частицами.

Особенности эксплуатации плавающих биоплато

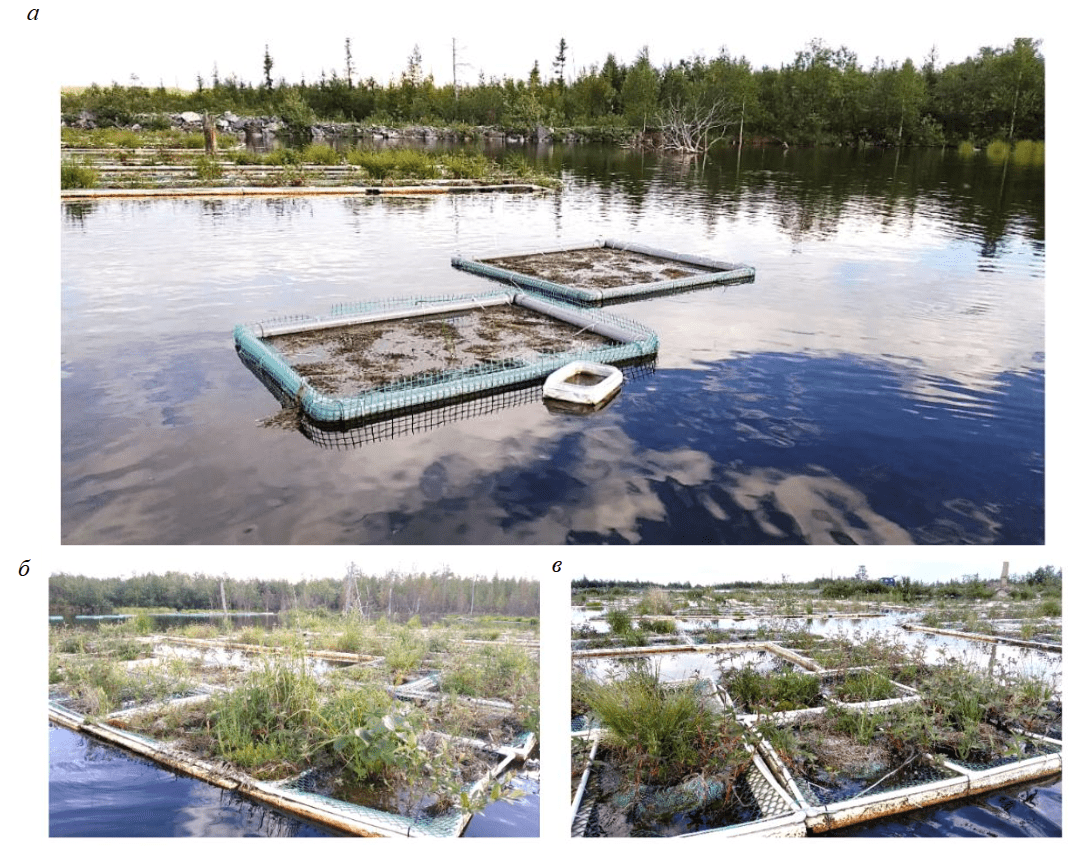

Плавающие биоплато оказывают положительное влияние на состояние водоемов, в которых они размещаются [21]. Поскольку для эффективной очистки площадь покрытия водоема плавающими фитомодулями, как правило, составляет не менее 50 %, имеет место эффект затенения его поверхности. Это ограничивает развитие фитопланктона и перестраивает его видовой состав – уменьшается доля сине-зеленых водорослей, обусловливающих цветение вод. Таким образом, применение технологии CFW признается перспективным при решении проблемы эвтрофикации водоемов. Однако чрезмерно высокая площадь покрытия поверхности водоема растительными конструкциями может привести к пролонгированному периоду стратификации вод, что обязательно следует контролировать и регулировать.

В работе [49] приведен пример формирования водного биоценоза в местах применения CFW на р. Чикаго (США), где повсеместно отмечена активность зоопланктона, насекомых, амфибий, рептилий, рыб, птиц на площадях, занятых плавающими растительными конструкциями. В исследовании [28] отмечено активное освоение площади покрытия биоплато мхами и высшими растениями, не включенными в состав искусственного фитоценоза, появление лягушек, уток, куликов, зайцев, выдр, мышей. Состояние растительных фитомодулей, наблюдаемых в данной работе на пруде-отстойнике карьерных вод в 2024 г., показано на рис.5, 6.

Глубина очистки вод от большинства загрязнителей во многом зависит от мощности нарастания корневой системы растений биоплато и формирования на ней биопленки. На рис.6 показан пример развития корней растений, отмеченного в исследованиях [28].

Обслуживание биоплато заключается в контроле гидрологического режима водоема, физико-химического состава воды, процессов формирования донных отложений и биопленки на корнях растений, периодическом осмотре состояния фитомодулей, замене нарушенных элементов, подсадке новых видов растений, наблюдениях за их вегетацией. Во избежание вторичного загрязнения водоема требуется периодически удалять избыточную биомассу растений CFW, в том числе растительные остатки [50]. Эта процедура нужна и для поддержания необходимого  уровня  содержания кислорода в водной среде. Отобранная биомасса пригодна к использованию в качестве биотоплива, для получения биоугля, биоудобрений или биосорбентов [51]. В США активно развиваются технологии CFW для выращивания декоративных растений на ливневых стоках, что позволяет, помимо их очистки, получать еще и высокий доход от продажи цветов и биоматериалов для ландшафтного дизайна [52].

Стоимость CFW варьируется в широком диапазоне в зависимости от сложности конструкции, конфигурации, применяемых материалов, площади покрытия, состава растений, уровня обслуживания и прочих параметров. В работе [4] указывается вариабельность стоимости от 5 до 12,5 дол. за 1 м². Самая высокая цена отмечена для очистных сооружений ливневых и хозяйственно-бытовых стоков общей площадью 400 м², самодельного и промышленного изготовления, самая низкая – при совместной очистке муниципальных (60 %) и промышленных стоков (40 %) на площади 4000 м².

Использование CFW промышленного производства варьирует от 38 (продукцияBeemats) до 377 (продукция BioHaven) дол. за 1 м² [53]. В других работах расчет ведется не на единицу площади CFW, а на 1 тыс. м³ обрабатываемой воды. М.Afzal и др. [25] приводят стоимость очистки 1 тыс. м³ стоков в 0,26 дол. (в Пакистане). В Китае себестоимость водоочистки 1 тыс. м³ муниципальных стоков на муниципальных очистных сооружениях составляет 770 дол., с применением технологии СW – 22,3 дол., c CFW – 0,26 дол. [54]. В РФ себестоимость очистки муниципальных стоков на канализационно-очистных сооружениях Северо-Западного федерального округа варьируется от 7 до 270 дол. за 1 тыс. м³ в зависимости от глубины очистки вод от азота (ИТС-10-2015). Приведенные стоимостные оценки свидетельствуют об очевидных преимуществах применения технологии плавающих биоплато, помимо ее важного природоохранного значения.

Заключение

Проведен обзор опыта и перспектив применения активно развивающегося направления фитотехнологий – CFW (плавающих биоплато). Описана история создания плавающих биоплато и рассмотрены разные варианты их конструкций. Представлены результаты очистки вод различного генезиса CFW и указаны факторы, влияющие на эффективность процесса. Описаны особенности эксплуатации плавающих биоплато и приведены примерные стоимостные оценки внедрения технологии в разных странах.

Несомненным преимуществом внедрения плавающих биоплато в практику является простота изготовления, размещения и обслуживания составляющих их фитомодулей, что обусловливает высокую экономическую эффективность. Проведенный сравнительный анализ указывает на необходимость многофакторного экспериментального моделирования при проведении пилотных экспериментов и обязательного подтверждения эффективности очистки в полевых условиях. Применение технологии на предприятии должно быть основано на результатах лабораторных, укрупненных и опытно-промышленных испытаний, по окончании которых принимается окончательное решение о внедрении.

Внедрение технологии СFW имеет большие перспективы в очистке различных типов вод от широкого ряда загрязнителей, а также ландшафтном дизайне в разных климатических условиях РФ.
