Прогноз предельного состояния и дилатансии пород вокруг горных выработок

Финансирование

Работа выполнена при финансовой поддержке гранта Российского научного фонда (проект № 23-17-00144).

Введение

С увеличением глубины разработки месторождений полезных ископаемых наблюдается снижение устойчивости породных обнажений [1-3], которое сопровождается развитием пластических деформаций в зоне предельного состояния [4]. Решение задачи прогноза зоны предельного состояния и смещений в окрестности породных обнажений, расположенных в упругопластическом породном массиве, представляет значительный интерес при освоении подземного пространства и разработке месторождений полезных ископаемых [3, 4]. Оно включает в себя изучение механических характеристик пород [5-8], породного массива [9, 10], формулировку новых критериев прочности пород [11-13] и разработку моделей прогноза геомеханического состояния породного массива в окрестности горных выработок как от его естественного напряженного состояния, так и с учетом внутреннего давления, возникновение которого возможно в выработанном пространстве. На основании полученных решений разрабатываются мероприятия по приведению породных обнажений к устойчивому состоянию [14].

Расчет зон предельного состояния пород вокруг выработок в плоской постановке сводится к решению двумерных упругопластических задач [15, 16] с заранее недетерминированной границей, разделяющей упругую и пластическую области в породном массиве, в которых деформирование сред определяется различными наборами уравнений. Аналитическое решение этих задач представляет известные трудности, поскольку форма и размеры пластической области заранее не известны и должны быть определены при решении [17-19].

Впервые точное решение упругопластической задачи о распределении напряжений вокруг кругового отверстия в бесконечной плоскости дал Л.А.Галин. Решение можно использовать для оценки зон предельного состояния вокруг выработки в массиве, растягиваемом постоянными напряжениями на бесконечности, и с нормальными усилиями, приложенными на ее контуре. Смещения в пластической области для задачи Галина были определены методом малого параметра Д.Д.Ивлевым, а Н.И.Остросаблиным получено точное решение системы уравнений для смещений в этой области. Дальнейшие исследования плоской упругопластической задачи связаны с изменением формы отверстия с круговой на эллиптическую.

Большинство из существующих аналитических и полуаналитических решений для прогноза размеров зон предельного состояния вокруг выработки основаны на рассмотрении бесконечной плоскости в окрестности породного обнажения как упругопластической среды с использованием условия пластичности Кулона [20, 21]. Получен ряд аналитических решений для прогноза напряженно-деформированного состояния с использованием нелинейных критериев прочности горных пород [22-25]. Основное внимание было уделено формированию напряженно-деформированного состояния в окрестности горной выработки кругового очертания. Решение такой задачи получено для условий идеальной упругопластической среды [26-28], упругопластической среды с учетом изотропного упрочнения или разупрочнения [29-31]. Представлены аналитические зависимости для прогноза размеров зоны предельного состояния и деформаций контура породных обнажений как для малых, так и для больших деформаций [32, 33]. Отдельные работы были посвящены вопросам прогноза напряженно-деформированного состояния в окрестности выработки, расположенной в анизотропном породном массиве [34] или в массиве, представленном вязкопластической средой [35]. Работы последних лет нашли широкое применение при прогнозе напряженно-деформированного состояния породных массивов, склонных к развитию больших деформаций. К отдельным задачам можно отнести прогноз напряженно-деформированного состояния породного массива в окрестности тоннелей некругового очертания [36] или сдвоенных тоннелей [37].

Несмотря на перечисленные результаты, аналитические решения получены для простых условий прочности, преимущественно линейных. Известно, что многие горные породы обладают нелинейными огибающими предельных кругов Мора. Этот факт желательно учитывать при выполнении геомеханических прогнозов. В работе уделено внимание выводу аналитического решения и созданию численной модели для прогноза напряженно-деформированного состояния породного массива в окрестности горной выработки кругового очертания на основании условия прочности А.Н.Ставрогина.

Методы исследования

Условие прочности А.Н.Ставрогина

Форма огибающей предельных кругов Мора горной породы имеет криволинейный вид, что связано со сложным характером ее разрушения при различных видах напряженных состояний. В частных случаях огибающая может быть упрощена и представлена в виде линейной зависимости, называемой условием прочности Кулона. Для описания нелинейной огибающей предлагается [25] использовать различные кривые, в том числе параболу, экспоненту, циклоиду и другие в комбинации с прямолинейными отрезками и без них. А.Н.Ставрогиным предложены критерии прочности для предельного упругого состояния и предела прочности следующего вида:

где уравнение (1) – условие предельных упругих состояний; уравнение (2) – условие пределов прочности; ${\text{τ}}_{\text{y}}=\left({\sigma }_1^{\text{y}}-{\sigma }_3\right)/2$; $\begin{array}{c}{\text{τ}}_{\text{п}}=\left({\sigma }_1^{\text{п}}-{\sigma }_3\right)/2\end{array}$ – пределы упругости и прочности; τ_y⁰, τ_п⁰ – константы, являющиеся пределами упругости и прочности при одноосном сжатии; B, A – константы, отра-жающие упрочнение горных пород с ростом гидростатического давления; C=σ₃/σ₁ – параметр, характеризующий вид напряженного состояния.

Из условия равенства τ_п=τ_y находим координату

Значение C_p, подставленное в условия (1) или (2), позволяет получить вторую координату точки пересечения предельных кривых lnτ_п. После этого можно подсчитать прочность на отрыв по формуле

Постановка задачи прогноза зоны предельного состояния в окрестности горной выработки

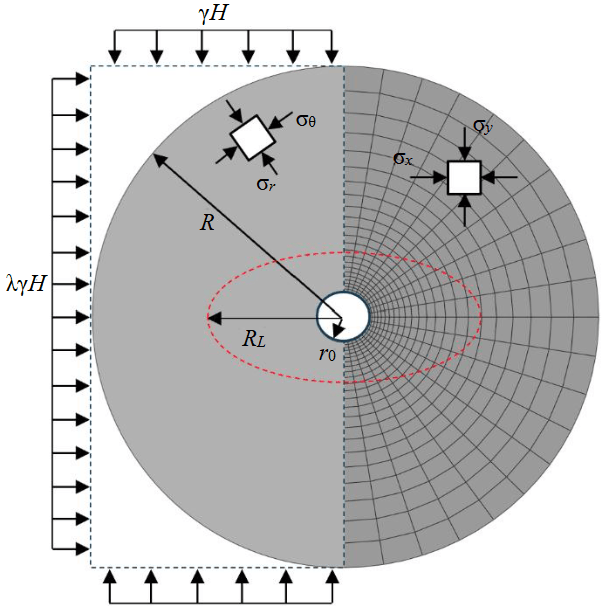

Прогноз зоны предельного состояния в окрестности горной выработки рассматривается в постановке плоской деформации (рис.1). Размер горной выработки принимается равным r₀, размер расчетной области R >> r. Внешнее воздействие по границам расчетной области задается через давление, равное γH (вертикальная составляющая) и λγH (горизонтальная составляющая). В результате внешнего воздействия в расчетной области формируется напряженное состояние, определяемое компонентами тензора напряжений σ_r, σ_θ, τ_rθ. При определении размера зоны предельного состояния принято, что размер зоны составляет R_L, при этом аналитическое решение имеет смысл только в том случае, когда зона предельного состояния полностью охватывает контур горной выработки. Численное решение не обладает такими ограничениями.

Условие прочности А.Н.Ставрогина не реализовано в программных продуктах для выполнения прочностных расчетов с применением численных методов анализа, а условия пластичности для геоматериалов ограничиваются их линейным видом. Для внедрения условия пластичности требуется разработка специальной процедуры, которая будет обновлять напряженное состояния при упругопластическом деформировании материала. Разделив нелинейное условие пластичности А.Н.Ставрогина на набор линейных участков, можно добиться его реализации без разработки модели с полным описанием всех процедур, характерных для численной теории пластического течения.

В качестве линейного условия пластичности принято хорошо зарекомендовавшее себя на практике условие пластичности Кулона – Мора:

где c – сцепление; φ – угол внутреннего трения.

Для перевода показателей прочности А.Н.Ставрогина к эквивалентным показателям прочности Кулона, т.е. к эквивалентным сцеплению и углу внутреннего трения, будем использовать аппроксимацию экспоненциальной огибающей кругов предельного состояния (2) кусочно-линейной функцией. Точность аппроксимации определяется только количеством точек, выбранных на исходной экспоненциальной огибающей.

Для двух последовательно расположенных на экспоненциальной огибающей точек, представляющих на аппроксимирующей кусочно-линейной огибающей начальную и конечную точку одного линейного участка функции с постоянными значениями сцепления и угла внутреннего трения, значения будут определяться согласно выражениям:

где τ_м, τ_N, σ_м, σ_N – координаты соседних точек M и N на экспоненциальной огибающей.

Результаты исследований

Аналитическое решение для прогноза напряженно-деформированного состояния породного массива с условием А.Н.Ставрогина в окрестности горной выработки кругового очертания

В работе [26] рассмотрены вопросы расчета зоны пластических деформаций в окрестности горной выработки кругового очертания для случая гидростатического естественного напряженного состояния. Границы зоны предельного состояния определяются условием пластичности А.Н.Ставрогина.

Размер области предельного состояния получен с использованием метода малого параметра и может быть записан в следующем виде:

где ε=0,5(1-λ); θ – угловая координата;

λ₁=0,5(1+λ); H – глубина заложения выработки; γ– удельный вес толщи пород; R₀ – радиус выработки; $N_1=\ln \frac{{\lambda }_1\gamma Hk}{{\tau }_{\text{п}}^{\text{0}}}.$.

Величина k=a/r₀² определяется из уравнения

В формулах (9) постоянная С₁ равна

τ₁ определяется из уравнения

где p₀ – отпор крепи.

Компоненты напряжений в упругой зоне около выработки записываются в виде:

где a, b, d₂ – коэффициенты, учитывающие граничные условия.

Перейдем к определению смещений вокруг горной выработки для случая геостатического естественного напряженного состояния, когда коэффициент бокового давления λ отличен от единицы. Смещения в породном массиве вокруг выработки в этом случае зависят от радиальной r и угловой φ координат. При решении задачи ограничимся линейной аппроксимацией дилатансии.

Условие дилатансии в полярной системе координат может быть записано в виде:

где u, v – радиальное и окружное смещения.

Экспериментальные данные показывают, что для некоторых пород коэффициент d при линейной аппроксимации изменяется от 0 до –0,86.

В силу изотропности изменение объема при пластическом деформировании пород не зависит от направления и не влияет на деформации сдвига, поэтому в предельной зоне вблизи контура выработки деформации сдвига

Тогда для определения смещений u и v необходимо решить уравнения (16) и (17). Для этого используем полуобратный метод решения. Ограничиваясь первым приближением по малому параметру ε, смещения будем искать в виде:

где u₀ – постоянная функция; f (r), φ(r) – искомые функции.

Внося функции (18) и (19) в уравнения (16) и (17) и приравнивая выражения при одинаковых степенях ε, получим систему

Сведем эту систему уравнений к дифференциальному уравнению Эйлера:

где $N_2=\frac{1-d}{1+d}$ и характеристическое уравнение записывается как

имеет корни

Учитывая, что коэффициентd согласно экспериментальным данным находится в диапазоне -√3/2<d≤3, рассмотрим только случай комплексных корней. Тогда функция φ(r) уравнения (21) будет записываться в виде:

Определяя из уравнения (25) φ(r) и подставляя (25) в (18) и (19), смещения u и v запишем так:

где

В упругой зоне напряжения и смещения связаны законом Гука:

где E, ν – соответственно модуль упругости и коэффициент Пуассона массива горных пород.

Смещения в указанной зоне найдем, внося напряжения (13) и (14) в (28) и (29), интегрируя полученные выражения и ограничиваясь первым приближением по малому параметру ε, получим:

где

Неизвестные коэффициенты u₀, c₁, c₂ находятся из условий непрерывности смещений u и ν на границе области предельных деформаций (26) и (27). Попарно приравнивая выражения (26), (30) и (27), (31), найдем:

где

Из системы (34) получаем:

Смещение контура выработки получим из выражения (30), внося в него полученные коэффициенты c₁, c₂ и r = 1:

где

Обсуждение результатов исследования

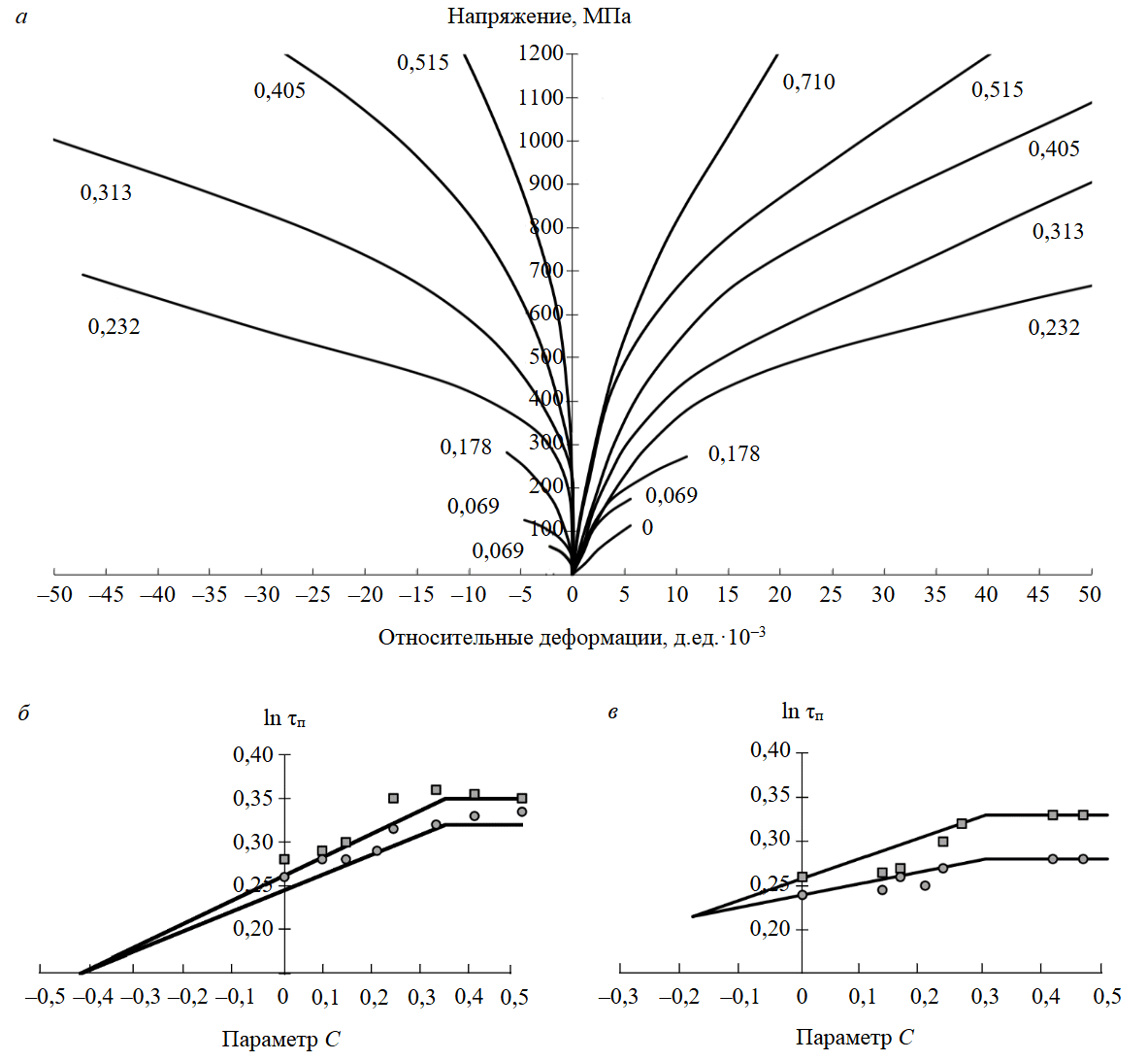

Для изучения применимости условия А.Н.Ставрогина для описания прочности горных пород рассмотрены результаты испытаний, выполненных в условиях объемных напряженных состояний по схеме Кармана σ₁ > σ₂ = σ₃. На рис.2, а показаны полные диаграммы деформирования горной породы, полученные при разных величинах бокового давления. По горизонтали на графиках отложены продольные (осевые) ε₁и поперечные ε₃ деформации, по вертикали – величина главного осевого напряжения σ₁. Возле кривых указаны величины параметра C, характеризующего напряженное состояние, при котором выполнялся лабораторный эксперимент. Экспериментальные графики предельных упругих и предельных прочностных состояний в координатах (ln τ – С) дляобразцов мрамора представлены на рис.2, б, в.

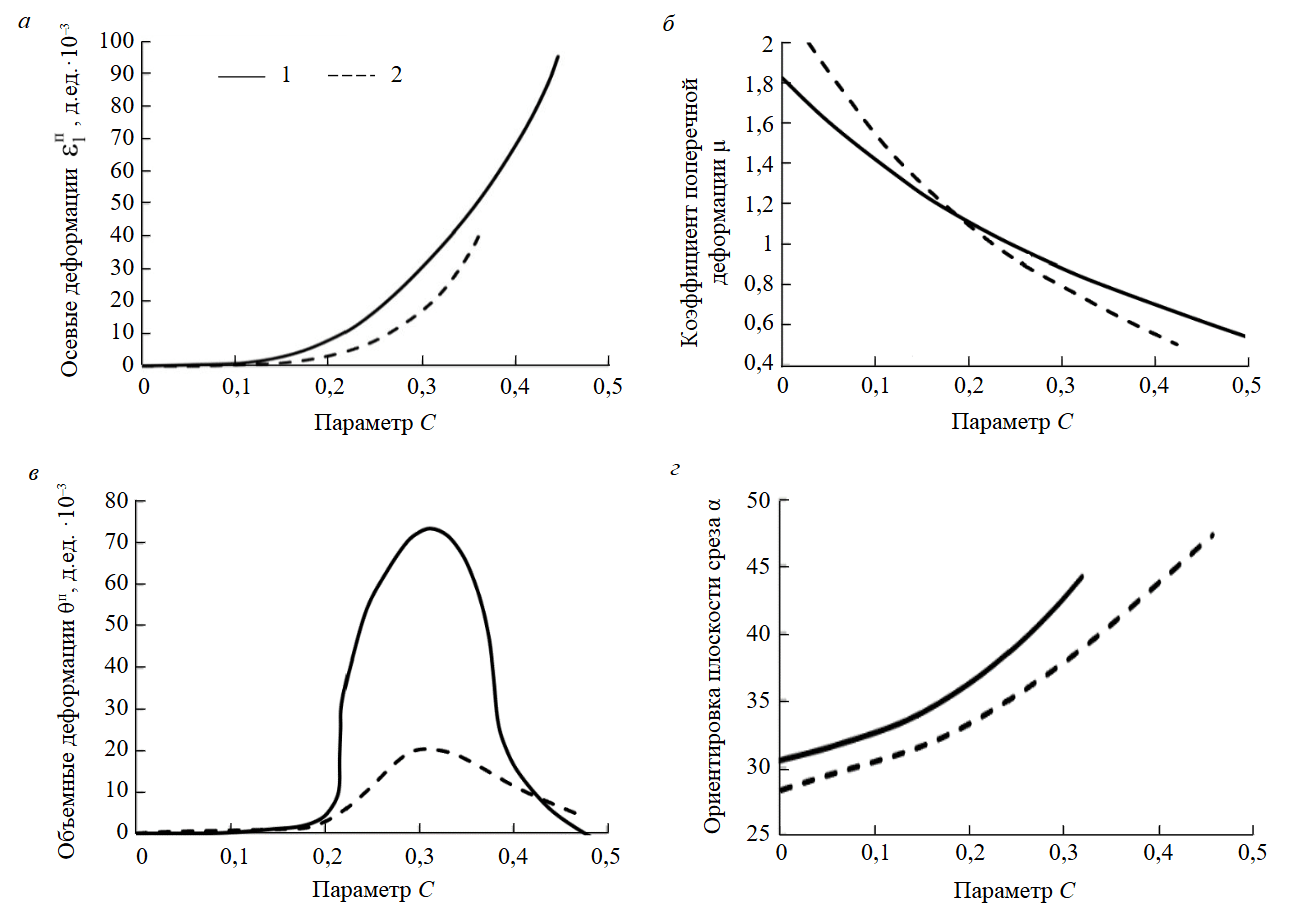

Из экспериментальных зависимостей видно, что исследованные породы при деформировании показали отклонения от закона Гука. Наибольшие отклонения были получены на образцах двух разновидностей белого мрамора одинакового минерального состава (мрамор № 1 и мрамор № 2). Результаты обработки экспериментальных исследований образцов мрамора приведены на рис.3. При анализе результатов экспериментов определились главные относительные упругие деформации ε₁^e, ε₂^e=ε₃^e и неупругие деформации ε₁^п=ε₁-ε₁^e, ε₂^п=ε₂-ε₂^e, а также относительное полное θ=ε₁+2ε₂, упругое θ^e=ε₁^e+2ε₂^e и неупругое θ^п=ε₁^п+2ε₂^п=θ-θ^e изменения объема.

Коэффициент неупругой поперечной деформации определяется по формуле

У исследованных пород в зависимости θ от σ наблюдается отклонение кривых при разных величинах C от линии гидростатического сжатия, что указывает на возникновение в испытанных образцах микротрещин. Деформации были разделены на упругие и остаточные по изложенному выше методу, после чего были построены зависимости между остаточными деформациями и параметром напряженного состояния C.

Величины предельного остаточного изменения объема θ^п при разрушающем значении напряжений в зависимости от параметра C представлены на рис.2. Аналогичные зависимости были получены по другим испытанным породам. Для всех испытанных пород характерен максимум изменения объема, расположение которого на оси C зависит от свойств конкретной породы. Для мрамора № 1 значение θ^п в максимуме оказалось наибольшим из всех испытанных пород. Коэффициент поперечной остаточной деформации μ при C, близких к нулю, во всех случаях имеет наибольшее значение и для некоторых пород достигает величины, превышающей 2. С возрастанием C величина μ постепенно падает и стремится к 0,5. При условии μ = 0,5 остаточное изменение объема равно нулю. Аналогичная зависимость имеет место и для других исследованных пород.

При значениях C, когда μ → 0,5, а θ^п → 0, угол среза стремится к 45°. При одноосном сжатии α существенно меньше 45°. Отдельные точки на графике разбросаны, однако общая зависимость α от C во всех случаях прослеживается довольно четко. При этом абсолютные значения предельной деформации ε₁^п возрастают, что означает повышение пластичности материалов.

Полученные экспериментальные результаты не удается объяснить, если исходить из представления о том, что природа остаточных деформаций горных пород состоит из чисто сдвиговых процессов. Против такого подхода свидетельствуют увеличение θ^п и значения коэффициента μ, намного превышающие величину 0,5. Отклонение угла среза α от 45° только формально объяснено в теории Мора без раскрытия его физической сущности.

Перечисленные экспериментальные результаты можно объяснить, исходя из упрощенной гипотетической схемы протекания процесса деформирования и разрушения в изотропном материале неоднородного строения. При разрушении образца, деформируемого главными напряжениями σ₁ и σ₂, образуются макроскопическая плоскость среза, наклоненная к оси образца под углом α, и микротрещины разрыва, которые располагаются по площадкам, нормальным к главным напряжениям. Формирование отрицательной дилатансии (разрыхления) связано с развитием микротрещин разрыва, а ее уменьшение с ростом показателя C при μ → 0,5 объясняется закрытием микротрещин разрыва.

Наряду с деформационной дилатансией, связанной с процессами деформирования и разрушения в процессе разгружения, на дилатансию также оказывает влияние начальная эффективная пористость горных пород. Анализ экспериментальных данных изменения дилатансии мрамора № 1 показывает, что она достигает максимума при C = 0,313 и является отрицательной, т.е. имеет место разрыхление породы. При изменении показателя C от 0 до 0,313 наблюдается увеличение дилатансии, а в интервале от 0,313 до 0,5 – уменьшение дилатансии до нуля.

Экспериментальные данные для различных типов горных пород показывают, что пластическая дилатансия зависит от параметра C и является нелинейной функцией:

С учетом связи между параметром C, напряжениями σ и τ условие дилатансии можно записать как

Экспериментальные данные показывают, что дилатансия горных пород пропорциональна наибольшему сдвигу γ_max=ε₁^п - ε₃^п и может быть описана зависимостью

где λ(C) – известная функция, определяемая на основе экспериментальных данных.

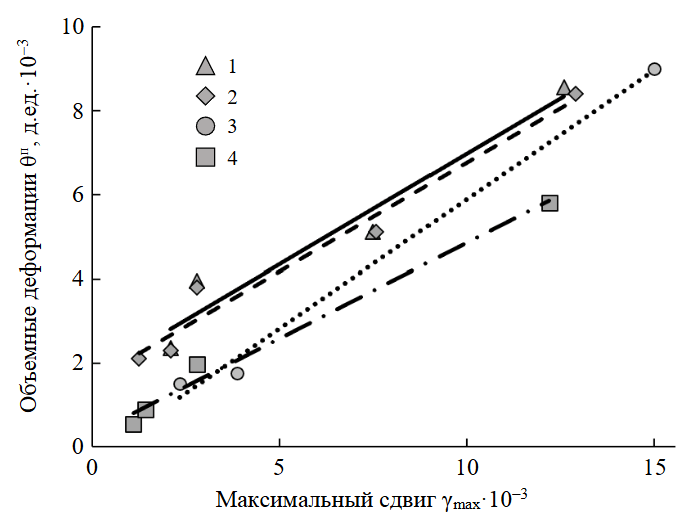

Для некоторых горных пород экспериментальная зависимость близка к линейной (рис.4). Для таких горных пород обобщенное выражение для дилатансии можно записать как

где d, d₁ – константы линейной интерполяции зависимости пластической дилатансии от наибольшего сдвига.

Рассмотрим вопросы применения условия А.Н.Ставрогина для решения прикладных задач. На основании представленных теоретических положений прогноза зон предельного состояния породного массива в окрестности горной выработки и смещений породного контура предложен алгоритм их расчета по выведенным аналитическим формулам с учетом условия А.Н.Ставрогина (см. таблицу) применительно к тестовой задаче. Необходимо оценить размеры зоны предельного состояния и радиальные смещения контура незакрепленной горной выработки кругового очертания радиусом в проходке r₀ = 5 м (см. рис.1), расположенной на глубине H = 1000 м от земной поверхности в горном массиве со следующими физико-механическими свойствами: γ = 25 кН/м³; E₀ = 1000 МПа; ν = 0,3; τ_п⁰ = 8 МПа; A = 5. Задача решается для коэффициентов бокового давления в горном массиве 0,6; 0,8 и 1,0. Дополнительно рассмотрены варианты, когда горный массив не подвержен дилатансии при пластическом деформировании и дилатирующий горный массив с параметрами d = –0,268 и d₁ = 0,615. Напряженное состояние задавалось через горизонтальную σ_x и вертикальную σ_y компоненты.

Алгоритм прогноза напряженно-деформированного состояния породного массива в окрестности горной выработки

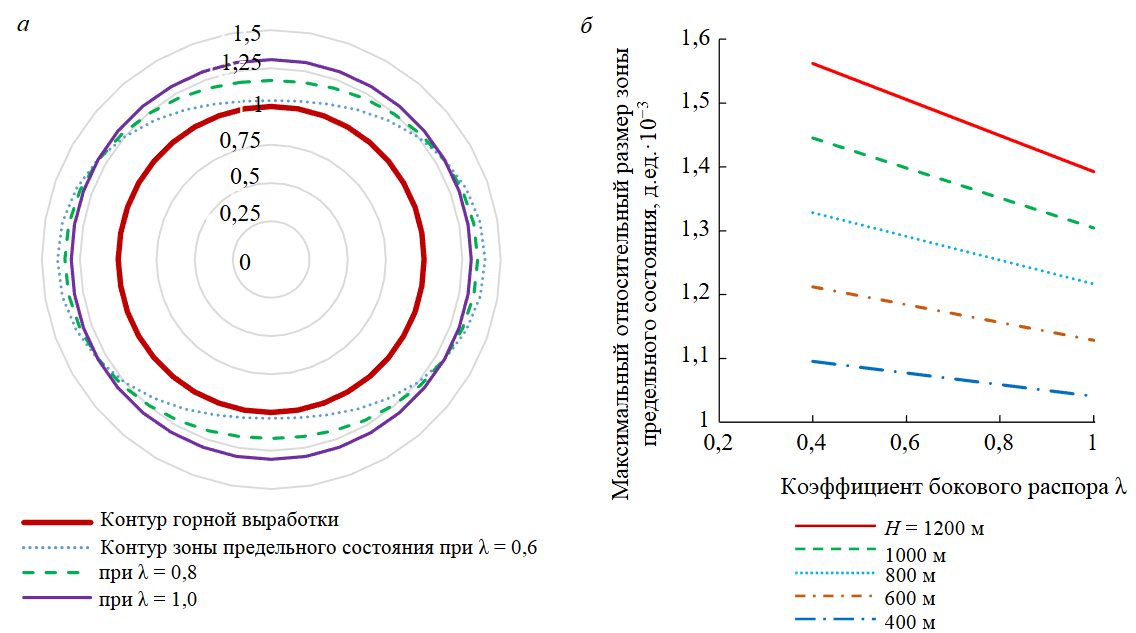

Результаты расчетов зоны предельного состояния в окрестности горной выработки представлены на рис.5. Из используемых при расчетах уравнений следует, что параметры дилатансии в рамках заложенных в аналитическую методику гипотез не влияют на размер зоны предельного состояния, а потому было рассмотрено только влияние на него коэффициента бокового распора. На графических зависимостях линейные размеры зоны предельного состояния для удобства анализа представлены в долях радиуса выработки.

Наибольший размер зоны предельного состояния при гравитационном поле естественных напряжений ориентирован горизонтально, чем меньше величина коэффициента бокового распора λ, тем более вытянутой в этом направлении становится зона. Анализ выполненных расчетов показывает, что полный охват зоной предельного состояния горной выработки достигается при величинах бокового распора не ниже 0,6, что ограничивает области применения аналитической методики.

Для изложенной в настоящей работе аналитической методики характерной является обратная линейная зависимость наибольшего линейного размера зоны предельного состояния от величины коэффициента бокового распора и от глубины заложения горной выработки, что подтверждается результатами, представленными на рис.5, б.

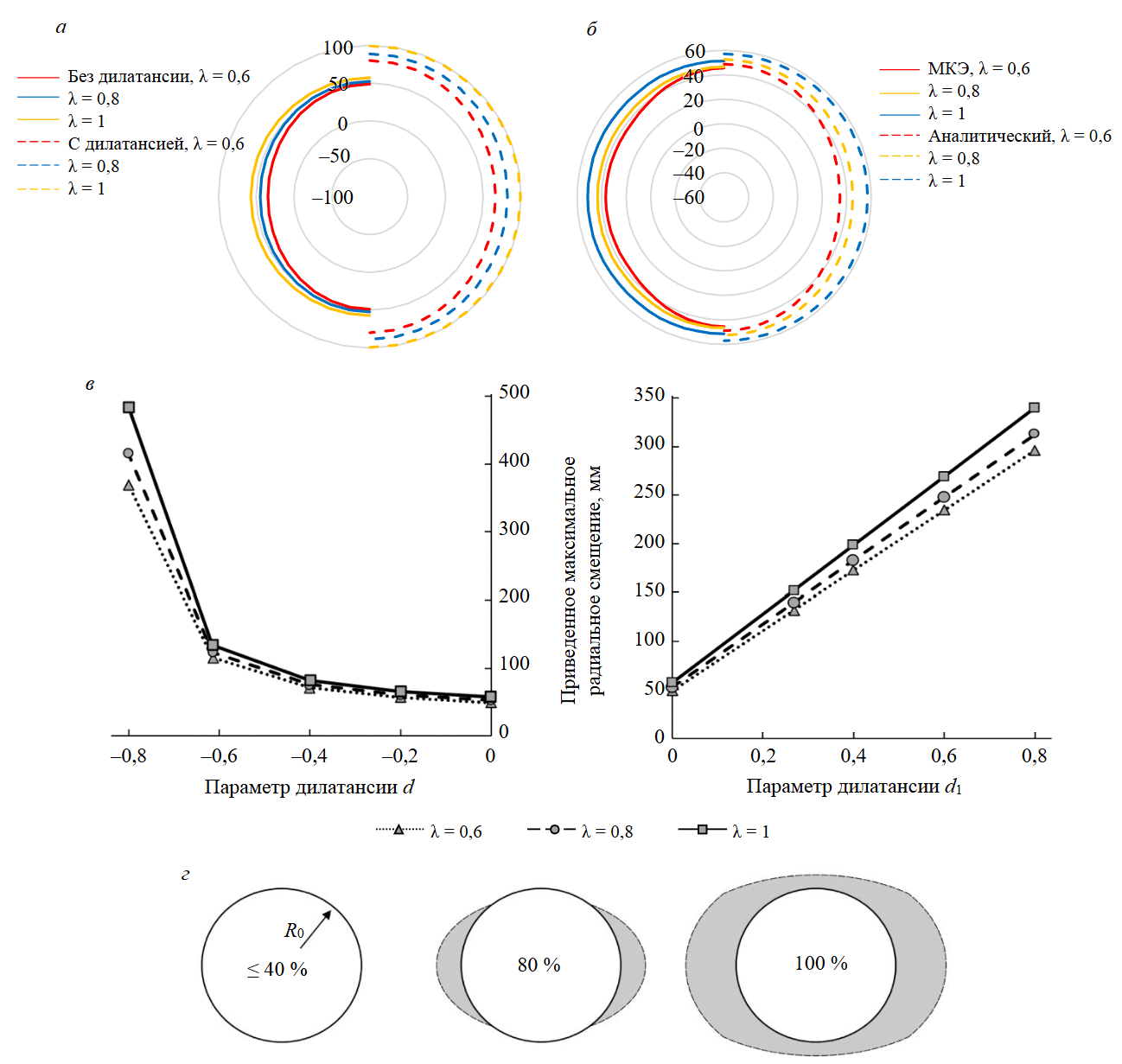

Результаты расчетов смещений контура горной выработки без учета и с учетом дилатансии горных пород представлены на рис.6, а, б. Для удобства анализа результатов величины смещений на графиках приведены к радиусу горной выработки. Для условий гравитационного поля напряжений наибольшие величины радиальных смещений возникают в своде горной выработки при коэффициентах бокового распора, отличных от единицы. Учет дилатансии при прогнозе радиальных смещений приводит к значительному росту их величины, при этом закономерности связи с параметрами дилатансии d и d₁ неодинаковы. Анализ показывает, что расчетная величина радиальных смещений контура нелинейно обратно пропорциональна параметру d и линейно прямо пропорциональна параметру d₁.

Реализация критерия прочности А.Н.Ставрогина в рамках численного моделирования позволяет существенно расширить область решаемых задач геомеханики и механики подземных сооружений. На рис.6, в показан процесс формирования в окрестности горной выработки зоны предельного состояния. Ввиду итерационного характера вычислений при получении численного решения каждая картинка соответствует определенной части полных напряжений, реализованных на модели.

На начальных этапах решения задачи при малых величинах изменения НДС массива зона предельного состоянии имеет незамкнутую форму (рис.6, г), т.е. не охватывает полностью весь контур выработки. Такую картину принципиально нельзя получить с помощью рассмотренного аналитического решения, а значит численное решение обладает более широкой областью применения и его можно использовать для задач прогноза в слабонапряженных или прочных горных массивах, а также в условиях малых коэффициентов бокового распора λ < 0,6.

Сопоставим результаты расчета радиальных смещений, полученные с применением аналитического метода и метода конечных элементов. Для наглядности эпюры смещений контура горной выработки при решении задачи без учета дилатансии горных пород совмещены на рис.6, б, в. Если выполнить сопоставление по экстремальным значениям прогнозных радиальных смещений, то расхождение между данными прогноза составляет от 3 до 11 %, а в среднем по длине контура горной выработки расхождение находится в диапазоне 6-7 %. Такой результат с учетом принятых допущений при выводе уравнений аналитического решения и упрощений, заложенных в преобразование нелинейного условия прочности А.Н.Ставрогина в форму кусочно-линейной функции в рамках пользовательской подпрограммы для численного решения, можно считать допустимым, а сходимость двух решений удовлетворительной.

Важно отметить, что в рамках численного решения не удалось реализовать учет пластической дилатансии горных пород, так как принятая модель деформирования горной породы не позволяет воспроизводить явления, характерные для породного массива. В связи с этим следует ее совершенствовать в части изменения функции пластического потенциала в зависимости от достигнутых величин сдвиговых и объемных деформаций.

Заключение

Совершенствование методов решения задач геомеханики и механики подземных сооружений направлено на повышение достоверности прогноза за счет постепенного усложнения применяемых моделей и подходов. Это достигается за счет последовательного отказа от некоторых допущений и упрощений. Факт нелинейной связи между средними напряжениями и прочностью горных пород установлен давно, но реализация его в практических задачах становится реальной только в настоящее время ввиду значительного развития расчетных возможностей численных методов. Реализация критерия прочности А.Н.Ставрогина при численном моделировании позволяет получать решение задач прогноза смещений контура горных выработок и размеров зон предельного состояния в их окрестности, сопоставимое по точности с аналитическим решением. Такое решение не имеет существенных ограничений в области применения, характерных для аналитического решения и обусловленных изначальными посылками, заложенными при выводе уравнений. Помимо этого, метод конечных элементов позволяет решать задачи в рамках пространственной постановки, что аналитическим методом невозможно.

При выполнении настоящей работы была выявлена необходимость совершенствования модели деформирования горной породы к виду, в котором в полной мере могут быть учтены особенности объемного деформирования при пластическом сдвиге. Это направление исследований является естественным продолжением работы.
