Минералогия и термобарометрия пород вулкано-плутонического комплекса калевия Каскамского блока террейна Инари (Кольско-Норвежская область Фенноскандинавского щита)

Финансирование

Исследование выполнено за счет средств гранта Российского научного фонда № 24-27-00041.

Введение

Геологическое и тектоническое строение Фенноскандинавского щита в целом и Кольско-Норвежской области в частности интерпретируется, исходя из представлений о блоковом строении земной коры, основанных на принципиальных различиях в тектоническом развитии верхнекоровых структур, периодизации их эндогенной эволюции и особенностях глубинного строения по геофизическим данным [1]. Эти представления в последние десятилетия трансформировались в «террейновую» геодинамическую парадигму. Террейновый анализ привнес в описательные принципы тектонического районирования и ранжирование докембрийских комплексов генетический смысл (например, аккреционный, дисперсионный и составной террейны), который во многом зависит от концептуальных предпочтений авторов (плейт- или плюм-тектонических). Представления существенно эволюционировали благодаря появлению новых изотопных данных о возрасте верхнекоровых геологических комплексов и их глубинных протолитов.

 Для Кольско-Норвежской области Фенноскандинавского щита (Центрально-Кольский террейн) (рис.1, а) существует несколько вариантов геодинамических моделей развития литосферы в раннем докембрии [2-4], имеющих целый ряд принципиальных отличий, главным образом в интерпретации геодинамической природы террейнов. Одним из ключевых регионов для реконструкции орогенного развития континентальной литосферы Кольско-Норвежской области в раннем докембрии является террейн Инари [5]. Большая и наименее изученная часть террейна расположена между палеопротерозойскими структурами Пасвик-Полмак-Печенгского пояса и Лапландским гранулитовым поясом и протягивается в юго-восточном направлении более чем на 300 км от каледонид на территорию Северной Норвегии и Финляндии.

На территории России террейн Инари, который пространственно соответствует ранее выделенному Каскамскому блоку (блок-антиклинорий) [2, 6], граничит на юго-западе с Лоттинско-Сальнотундровским блоком Лапландского гранулитового пояса, а на северо-востоке граница проходит вдоль вулканогенно-осадочных комплексов Южно-Печенгской зоны. Террейн Инари пространственно во многом совпадает с Печенгско-Аллареченским рудным районом [7], что определяет актуальность его исследования в металлогеническом аспекте.

Существуют лишь общие представления о строении террейна Инари как о тектонической смеси (tectonic packages) архейских и протерозойских комплексов [3, 4, 8], а в рамках теоретических геодинамических построений эта область рассматривается в составе Инари-Терской ювенильной дуги, возникшей в результате двухстадийной коллизии с последующим формированием вторичного ороклина [4, 8]. Такое разнообразие геодинамических представлений во многом определяется ограниченным количеством современных петролого-геохимических и изотопных данных [9-11].

В разные годы на северо-западе Кольского п-ова в пределах, соответствующих современным представлениям о тектонических границах террейна Инари, исследователи выделяли в крупных синклинальных структурах существенно вулканогенную каскамскую свиту неопределенного неоархейско-палеопротерозойского возраста. В настоящее время, благодаря полученному изотопному U-Pb возрасту (1923-1926 млн лет) кислых и средних метавулканитов, каскамская свита была отнесена к калевийскому надгоризонту карельского комплекса [5], что принципиально меняет представления о геологическом строении и металлогенической зональности Печенгско-Аллареченгского рудного района и геодинамической природе террейна Инари.

Цель работ – определение условий петрогенезиса мантийного магматизма и термобарической эволюции регионального метаморфизма вулкано-плутонического комплекса каскамской структуры на основе решения задач детальной петрографии, анализа особенностей химического состава минералов и определения PT-параметров метаморфических изменений. Исследование направлено на получение новых сведений о корреляции эндогенных процессов и сопоставление геологического строения и тектонической эволюции смежных блоков Кольско-Норвежской области, что является важнейшим инструментом для террейнового анализа Фенноскандинавского щита.

Методы

Исследование строения минералов и анализ их составов произведены на сканирующем электронном микроскопе JSM-6510LA с ЭДС JEOL JED-2200 (ИГГД РАН, аналитик О.Л.Галанкина) при ускоряющем напряжении 20 кВ и токе 1 нА с ZAF-методом коррекции матричных эффектов. Предел обнаружения элементов – 0,1 %. Фотографии минералов получены в режимах композиционного контраста (BSE) и вторичных электронов (SEI).

Минеральные геотермометры. Для Ol-Cpx термометрии использовалось уравнение [12], основанное на Fe-Mg обмене между авгитом и оливином; для Cpx-Ol-Spl термометрии применялось уравнение, разработанное для шинелевых перидотитов [13]; для Ol-Spl термометрии использовалось уравнение равновесия по [14]; для парагенезиса двух пироксенов применялись геотермометры [15, 16]; для парагенезиса амфибола с плагиоклазом использован геотермометр Т.Холланда и Р.Бланди [17]; для парагенезиса граната и амфибола использованы несколько термометрических инструментов, калибровки которых даны в работах [18-21]; для парагенезиса граната и биотита применялся термометр [22].

Минеральные геобарометры –мономинеральный амфиболовый [23], гранат-амфибол-плагиоклазовый [24-26], гранат-биотит-плагиоклазовый для кварцсодержащих пород [27].

Расчет полей устойчивости минеральных парагенезисов выполнялся с помощью программы Perple_X v.6.9.1 [28] с обновлениями до 2022 г. В расчетах использовалась база термодинамических данных hp62ver [29] для минералов и твердых растворов клиноамфибола cAmph(G), ортоамфибола oAmph(DP), клинопироксена Omph(GHP), оливина O(HP), талька T, биотита Bio(TCC), полевых шпатов (feldspar), хлорита Chl(W), граната Gt(W), шпинели Sp(WPC), ортопироксена Opx(W), белых слюд Mica(CHA), хлоритоида Ctd(W), ставролита St(W), ильменита Ilm(WPH) в системе MnTiNCKFMASH-CO₂ (MnO-TiO₂-Na₂O-CaO-K₂O-FeO-MgO-Al₂O₃-SiO₂-H₂O), а также модель силикатного расплава melt(G) [30, 31].

Порядок кристаллизации минералов определялся в породе перидотитового состава вместе с оценкой ликвидусных температур для оливина, пироксенов, плагиоклаза и магнетита по уравнениям геотермометров, откалиброванных для систем минерал-расплав программного комплекса COMAGMAT 3.73 [32].

Для моделирования минералообразования и оценок РТ-параметров были использованы представительные химические анализы основных разновидностей пород каскамской свиты (табл.1) и около 400 микрозондовых анализов минералов. Сокращения названий минералов приведены по [33], расчет формул минералов по [34].

Геологическая характеристика строения региона и состава пород

На территории северо-запада Кольского п-ова наиболее сохранившимся и доступным для исследования фрагментом супракрустального комплекса каскамской свиты являются две сопряженные синклинальные структуры протяженностью более 25 км в районе тундр Куроайви, Кораблекк, Каскама, Шуорт в 40 км к юго-западу от Печенгской структуры (рис.1, а).

Нижняя часть разреза вулканогенно-осадочного комплекса каскамской свиты (более 3000 м) представлена преимущественно различными амфиболитами и Grt-Bt-Amp сланцами, по химическому составу отвечающими толеитовым и глиноземистым метабазальтам (табл.1). Характерной особенностью разреза является присутствие тел метагипербазитов, анхимономинеральных амфиболитов и актинолит-хлоритовых сланцев мощностью 15-20 м и протяженностью более 300 м, химический состав которых отвечает коматиитам и коматиитовым базальтам (табл.1). Структурно-геологическое положение пород позволяет рассматривать часть из них как метаморфизованные потоки вулканитов, силлы и гипабиссальные интрузии, а наиболее крупные массивы вероятно являются доскладчатыми интрузиями перидотитов. Вышележащая средняя толща гранат-биотит-амфиболовых гнейсов и плагиосланцев с прослоями амфиболитов слагает две синклинальные структуры (рис.1, б). В верхней части средней толщи залегает несколько пачек мелкозернистых плагиосланцев, лейкократовых биотит-полевошпатовых гнейсов и амфиболитов мощностью 20-30 м, которые рассматриваются как метаморфизованные аналоги кислых и средних вулканитов и их туфов (табл.1).

Таблица 1

Содержание петрогенных оксидов в представительных образцах основных типов пород каскамской свиты, мас.%

Примечания. al' = Al₂O₃/(MgO + Fe₂O₃ + FeO) – индекс глиноземистости, мас.%. CIA = 100 × [Al₂O₃/(Al₂O₂ + CaO + Na₂O + K₂O)] – химический индекс зрелости, мол.%. 1-4 – метаперидотиты; 5, 6 – гранат-амфиболовый сланец и гранат-эпидотсодержащий амфиболит (глиноземистые метабазальты); 7 – эпидотсодержащий амфиболит (метаандезит); 8, 9 – амфибол-плагиоклазовый сланец и мигматизированный гранат-амфибол-плагиоклазовый сланец (кислые метавулканиты).

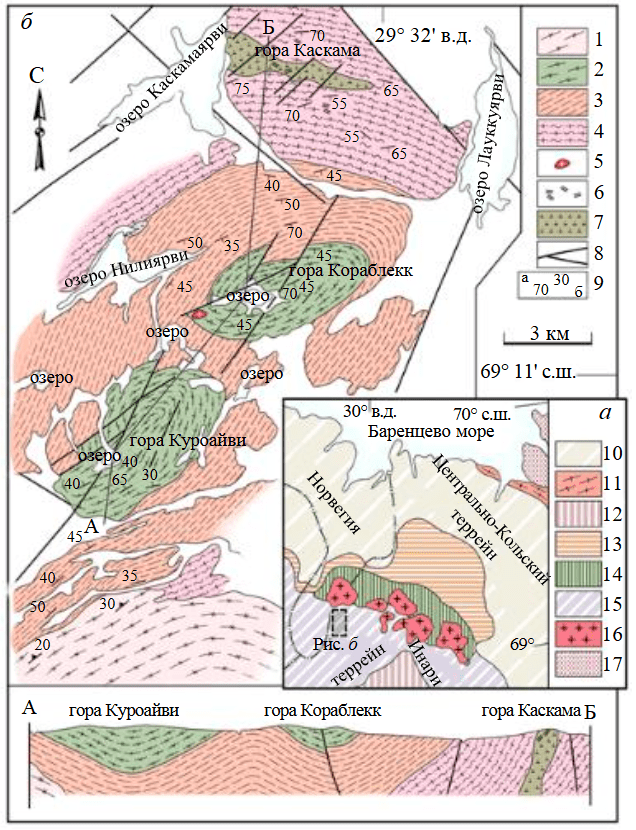

Ядерные части синклиналей (рис.1) сложены верхней толщей каскамской свиты, представленной преимущественно мелко- и среднезернистыми сланцеватыми и массивными амфиболитами с прослоями актинолит-хлоритовых сланцев, по составу сходных с коматиитовыми базальтами, толеитовыми и глиноземистыми метабазальтами нижней толщи разреза.

Петрографо-минералогическая характеристика пород и особенности химического состава минералов

Метаморфизованный перидотит (обр. 104, 20-3д, 106, 18-5б)

Петрография. Количественный минеральный состав породы, об.%: оливин 20-40; ортопироксен до 5; роговая обманка до 10; клинопироксен 20-40; плагиоклаз 20-30; зеленая шпинель до 5. В массивных породах из силлов и гипабиссальных интрузий достаточно определенно диагностируется ранний (магматический) парагенезис, состоящий из оливина (впоследствии серпентинизированного), клинопироксена, ортопироксена, плагиоклаза и шпинели. К метаморфическим минералам относятся амфибол, эпидот, хлорит, шпинель, магнетит. Оливин образует бесцветные изометричные зерна размером до 1-1,5 см и имеет сетчато-петельчатую структуру за счет многочисленных трещин (рис.2, а, б), заполненных серпентином, в котором находится новообразованный магнетит. По краю зерен оливина развивается светло-зеленый тремолит, а на контакте с плагиоклазом – червеобразные вростки шпинели (рис.2, б), ориентированные перпендикулярно кайме. Клинопироксен встречается как во включениях в оливине, так и в виде ксеноморфных зерен в матриксе. При этом он часто замещается амфиболом по краю зерна и по трещинам спайности. Ортопироксен развит в виде единичных мелких ксеноморфных зерен, как правило, по контакту с оливином в виде тонкой каймы между оливином и амфиболом. Зеленая шпинель расположена как в матриксе в виде крупных отдельных зерен, так и в симплектитовых  сростках  с  амфиболом.  Плагиоклаз  часто   имеет полисинтетические   двойники, храняется и распознается внутри амфибол-шпинелевого симплектита. В плагиоклазе наблюдаются скопления эпидот-цоизитового агрегата. Местами отмечаются крупные зерна роговой обманки (до 2 мм), насыщенные включениями ильменита. Отмечается также локальное замещение амфибола актинолит-тремолитовым агрегатом совместно с игольчатым хлоритом.

Состав минералов. Оливин относится к форстериту с Х_Mg = Mg/(Mg + Fe) = 0,72-0,75 у крупных зерен, у мелких зерен Х_Mg = 0,66 без примеси Cr₂O₃, в единичных анализах содержание NiO до 0,28 мас.%, а также присутствует постоянная примесь MnO – 0,19-0,74 мас.%. Клинопироксен представлен диопсидом с Х_Mg = 0,86-0,94, небольшими примесями Cr₂O₃ до 0,41 мас.%, TiO₂ до 0,31 мас.% и MnO до 0,22 мас.% в отдельных зернах, содержание Al₂O₃ – 0,54-2,8 мас.%. Наибольшее содержание алюминия имеет клинопироксен, образующий включения в оливине. Ортопироксен по составу отвечает энстатиту с Х_Mg = 0,74-0,79, содержит примеси MnO (0,33-0,72 мас.%) и Al₂O₃ (0,51-1,65 мас.%). Плагиоклаз имеет анортитовый состав (An = 94-100 %).

Шпинель по составу соответствует Hc_43-54Spl_44-54Mg_2-4, содержит небольшую примесь цинка (ZnO = 0,11-0,49 мас.%), марганца (MnO = 0,26-0,9 мас.%). Не выявлено явных различий в составе крупных зерен шпинели и ее прорастаний в виде симплектитов.

Амфибол в основном представлен магнезиальной роговой обманкой (рис.3, а) с Х_Mg = 0,79-0,89. В симплектитовых прорастаниях со шпинелью амфибол заметно богаче Al₂O₃: соответствует чермакиту с Al₂O₃ = 14,2-17,5 мас.%, а в кайме – роговой обманке с Al₂O₃ = 5,5-13,4 мас.%. В симплектите также встречаются более крупные части роговой обманки, по составу отвечающие минералу, находящемуся в каймах. Роговая обманка, развивающаяся по клинопироксену, содержит заметную примесь TiO₂  = 0,1-0,75 мас.%.

Глиноземистый метабазальт (эпидотсодержащий амфиболит, обр. 8-12)

Петрография. Количественный минеральный состав, об.%: эпидот до 10; плагиоклаз до 20; амфибол до 55; кварц до 15; хлорит до 5; акцессорные апатит, титанит и магнетит. Структура породы в основном пойкилобластовая, гранонематобластовая, текстура массивная. В эпидот-амфиболовой массе не наблюдается заметной предпочтительной ориентировки минералов (см. рис.2, в). Эпидот до 0,5 мм содержит округлые включения кварца, алланита. Плагиоклаз изменен, размеры зерен до 0,3 мм, замещается цоизитом. Амфибол травянисто-зеленый, по трещинам спайности более коричневый, замещается  хлоритом.  Кварц  в  виде округлых зерен до 0,1 мм находится в тесной ассоциации с эпидотом, встречается в небольшом количестве также во включениях в амфиболе. В осветленных участках породы, эпидот-плагиоклаз-кварцевых по составу, эпидот с включениями кварца имеет размер зерен до 0,5 мм. Плагиоклаз изменен сильнее, а размеры зерен кварца становятся больше – до 0,4 мм.

Состав минералов. Плагиоклаз в амфиболите имеет состав андезина (An = 44-53 %), при замещении его эпидотом состав приближается к чистому альбиту (An = 2-16 %). Амфибол представлен паргаситом и магнезиальной роговой обманкой (рис.3, а), в ассоциации с хлоритом ранний амфибол замещается актинолитом. В более лейкократовой части породы магнезиальная роговая обманка чуть более железистая с Х_Mg = 0,53-0,65, содержит больше ТiO₂ (0,37-0,85 мас.%), Na₂O (0,76-1,55 мас.%) и Al₂O₃ (7,92-14,0 мас.%), меньше Сl (0,11-0,28 мас.%), чем магнезиальная роговая обманка с Х_Mg = 0,61-0,70 в амфиболовой массе, содержащая ТiO₂ (0,40-0,81 мас.%), Na₂O (0,6-1,6 мас.%), Al₂O₃ (7,4-11,4 мас.%), Сl (0,15-0,19 мас.%). Более поздний актинолит имеет Х_Mg = 0,71-0,72 и содержит ТiO₂ (0-0,61 мас.%), Na₂O (0-0,23 мас.%), Al₂O₃ (0,75-5,41 мас.%), Сl (0-0,08 мас.%).

Глиноземистый метабазальт (гранат-эпидотсодержащий амфиболит, обр. 17-3a)

Петрография. Количественный минеральный состав, об.%: амфибол до 65; плагиоклаз до 15; эпидот до 10; кварц 10; единичные зерна граната; вторичные минералы – хлорит, акцессорный ильменит. Представляет собой крупнозернистую неоднородную породу, в которой амфибол-плагиоклазовая матрица содержит порфиробласты амфибола размером до 4 мм и единичные зерна граната размером до 2 см (см. рис.2, г). Встречаются зерна амфибола с обильными включениями ильменитовых игл и округлых зерен кварца размером до 0,1 мм, а также более мелкие зерна амфибола без включений. Порфиробласты граната иногда содержат включения крупных (до 1 мм) зерен эпидота-цоизита и ильменита, а также кварца, плагиоклаза и амфибола в центральной части зерна, края не содержат включений. Лейкократовые участки породы представлены кварц-эпидот-плагиоклазовыми агрегатами. Встречаются зерна плагиоклаза размером до 1 мм с полисинтетическими двойниками, зажатые между зерен амфибола. По плагиоклазу развиваются эпидот и цоизит. Хлорит отдельными скоплениями развивается по амфиболу.

Состав минералов. Гранат по составу гроссуляр-альмандиновый Py_9-14Alm_65-72Sps_2-5Grs_15-19. Отмечается тенденция к увеличению гроссулярового и пиропового компонента к краю с уменьшением альмандинового. Амфибол рядом с гранатом представлен магнезиальной роговой обманкой с Х_Mg = 0,55-0,56, содержит ТiO₂ (0,68-0,77 мас.%), Na₂O (0,68-0,82 мас.%), Al₂O₃ (7,16-7,50 мас.%), куммингтонит с Х_Mg  = 0,44 на контакте с гранатом и по краю роговой обманки. В безгранатовом матриксе амфибол представлен ферри-чермакитом с Х_Mg = 0,39-0,44 и содержит ТiO₂ (0,14-0,35 мас.%), Na₂O (1,17-1,62 мас.%), Al₂O₃ (17,3-20,1 мас.%). Плагиоклаз неоднородный, для него характерны более кислые по составу включения (An = 52-68 %, лабрадор) в более основном зерне (An = 87-92 %, битовнит-анортит), на контакте с гранатом плагиоклаз имеет состав лабрадора (An = 54-64 %). Хлорит в виде крупных зерен ~3 мм на контакте с амфиболом имеет магнезиальность Х_Mg = 0,57-0,58.

Глиноземистый метабазальт (гранат-амфиболовый сланец, обр. 101-1)

Петрография. Количественный минеральный состав, об.%: гранат до 15; амфибол 50; плагиоклаз до 25; кварц до 10. В плагиоклаз-амфиболовой матрице породы встречаются порфиробласты граната с хорошо сформированными гранями размером до 1,5 см. Эти порфиробласты содержат многочисленные включения кварца, плагиоклаза, амфибола в центре зерна, края зерен без включений. Плагиоклаз при размере зерен до 0,5 мм, вместе с амфиболом размером до 0,6 мм, расположен параллельно сланцеватости, облекая при этом порфиробласты граната (см. рис.2, г).

Состав минералов. Гранат пироп-альмандиновый Py_22-26Alm_58-63Sps_3-4Grs_11-16 с незначительной зональностью, показывающей уменьшение пиропового компонента с возрастанием гроссулярового и альмандинового к краю зерна. В матриксе плагиоклаз по составу отвечает битовниту (An = 78-82 %), к контакту с гранатом и амфиболом некоторые зерна имеют небольшую зональность – содержание анортитового компонента уменьшается до An = 48-58 %. Во включениях в гранате состав плагиоклаза более основной (An = 86-87 %), чем в матриксе. Амфибол по составу отвечает магнезиальной роговой обманке (рис.3, а), на контакте с гранатом ближе к чермакиту с Х_Mg = 0,57-0,66, содержит ТiO₂ = 0,41-0,83 мас.%, Na₂O = 1,04-1,67 мас.%, Al₂O₃ = 14,2-15,11 мас.%.

Метариолит (амфибол-плагиоклазовый сланец, обр. 8-6)

Петрография. Количественный минеральный состав, об.%: амфибол до 20; плагиоклаз до 30; кварц до 50; единичные зерна биотита, хлорита и граната, акцессорные ильменит, апатит, циркон. Порода состоит из зеленого, травянисто-зеленого амфибола размером зерен до 2 мм, вытянутых параллельно сланцеватости. В амфиболе встречаются включения акцессорных минералов и кварца. Текстура неоднородная: в более лейкократовой части отмечается укрупнение зерен амфибола до 3 мм, при этом их становится заметно меньше. В самых лейкократовых частях породы встречаются только отдельные зерна амфибола в интерстициях между зернами кварца. Амфибол частично хлоритизирован. Биотит встречается в виде тонких лейст. Ближе к гранату биотита становится больше, он находится в срастании с амфиболом и местами развивается по измененному плагиоклазу. Плагиоклаз часто с двойниками, размер зерен до 3 мм, их размер увеличивается в лейкократовой части до 5 мм, подвержен замещению карбонатно-слюдистым агрегатом (не более 10 об.%). В лейкократовой части зерна плагиоклаза так же, как и зерна кварца, вытянуты по направлению рассланцевания, часто с корродированными краями. Иногда плагиоклаз содержит включения кварца и амфибола. Единичные зерна граната встречаются как в меланократовой, так и лейкократовой массе. Размер граната в меланократовом матриксе (до 2 мм) больше, чем в лейкократовом (до 1 мм). В лейкократовой части гранат замещается хлоритом в ассоциации с рудным (ильменит) и более поздним (альбит) плагиоклазом.

Состав минералов. Состав амфибола в лейкократовой части более железистый с Х_Mg = 0,25-0,32, помимо железистого паргасита присутствует и гастингсит (см. рис.3, а). Содержание ТiO₂ = 0,59-1,14 мас.%, Al₂O₃ = 13,5-14,7 мас.%, Na₂O = 1,42-1,89 мас.%, Сl = 0,33-0,48 мас.%. В меланократовой части породы амфибол представлен железистым паргаситом с Х_Mg = 0,29-0,32, содержит ТiO₂ = 0,46-1,16 мас.%, Al₂O₃ = 13,7-15,1 мас.%, Na₂O = 1,3-1,86 мас.%, Сl = 0,25-0,40 мас.%. Биотиты образца относятся к железистым разностям (X_Mg = 0,35) с преобладанием в составе сидерофиллитового компонента и содержат TiO₂ (3,3-3,4 мас.%). Состав плагиоклаза в пределах образца однороден (An = 26-29 %) и соответствует олигоклазу, кроме его оторочек вокруг граната, состав в которых более кислый (An = 8-10 %). Гранаты гроссуляр-альмандинового ряда Py_6-7Alm_61-66Sps_7-9Grs_18-25 в лейкократовой части и Py_7-8Alm_62-65Sps_8-9Grs_19-23 в меланакратовой в ассоциации с амфиболом. Для них одинаково характерно снижение альмандинового и спессартинового компонентов, а также увеличение гроссулярового от центра к краю зерен (рис.3, б).

Метариодацит (мигматизированный гранат-амфибол-плагиоклазовый сланец, обр. 17-4a)

Петрография. Количественный минеральный состав, об.%: гранат до 5; амфибол до 20; плагиоклаз до 30; кварц до 45; единичные зерна биотита, мусковита и хлорита; акцессорный ильменит. Порода неоднородная, представляет собой мигматизированный гранатсодержащий амфиболит. На контакте с лейкократовой частью появляются порфиробласты граната размером до 1 см (см. рис.2, д, е) с обилием включений кварца и плагиоклаза. От предыдущего рассматриваемый образец отличается более крупными размерами зерен, отсутствием предпочтительной ориентировки минералов, большим развитием хлорита как в ассоциации с амфиболом, так и по гранату. Вместе с хлоритом встречаются биотит и мусковит, которые местами развиваются по плагиоклазу. Акцессорные минералы представлены ильменитом с включениями рутила, по которому в свою очередь развивается титанит.

Состав минералов. Гранат гроссуляр-пироп-альмандинового состава Py_11-18Alm_65-71Sps_4-9Grs_9-15. Для него характерно увеличение альмандинового и спессартинового компонентов, уменьшение пиропового и гроссулярового от центра к краю зерен (рис.3, б). Наиболее железистый состав имеет гранат, замещающийся хлоритом, Py_11-13Alm_70-71Sps_7-9Grs₁₀. Плагиоклаз в породе имеет состав олигоклаза (An = 28-31 %), наибольшие изменения наблюдаются в лейкократовой части породы, где плагиоклаз становится чуть более основным (An = 33 %). Амфибол в породе представлен магнезиальной роговой обманкой и чермакитом (рис.3, а) с Х_Mg = 0,42-0,46, содержит ТiO₂ (0,20-0,44 мас.%), Na₂O (1,54-1,66 мас.%), Al₂O₃ (16,6-17,55 мас.%). Более железистый хлорит на контакте с гранатом, возможно, развивается по амфиболу, Х_Mg = 0,43-0,47. Хлорит, развивающийся по мелким зернам граната и плагиоклазу, имеет Х_Mg  = 0,31-0,39.

Магматическая стадия кристаллизации

Для выяснения РТ-условий кристаллизации магматических минералов использованы составы метаморфизованных перидотитов – образцы 104, 106, 18-5б, 20-3д (табл.1, 2), в которых хорошо сохранились структурно-текстурные признаки и минералы магматической стадии образования породы.

Таблица 2

Ликвидусные температуры кристаллизации минералов в породах перидотитового состава каскамской свиты, °С

Примечание. Ликвидусные температуры рассчитаны с использованием уравнений минерал-расплав программы COMAGMAT 3.73 [32].

Идентифицированный первичный минеральный парагенезис, состоящий из оливина, двух пироксенов, плагиоклаза с некоторым количеством магнетита-шпинели, хорошо воспроизводится при модельном построении равновесной кристаллизации в программе COMAGMAT (рис.4). При этом, кроме совпадения состава минералов при образовании их из расплава, воспроизводятся и объемные соотношения, устанавливаемые по петрографическим данным. Помимо воспроизведения порядка кристаллизации минералов и их количества, результаты моделирования показали хорошее соответствие расчетных составов минералов (оливина, пироксенов, плагиоклаза) реально наблюдаемым в породах. В частности, магнезиальность оливина снижается от ~0,94 до 0,70, а основность плагиоклаза меняется от почти чистого анортита до битовнита, демонстрируя уменьшение номера плагиоклаза при снижении температуры кристаллизации (рис.4, а).

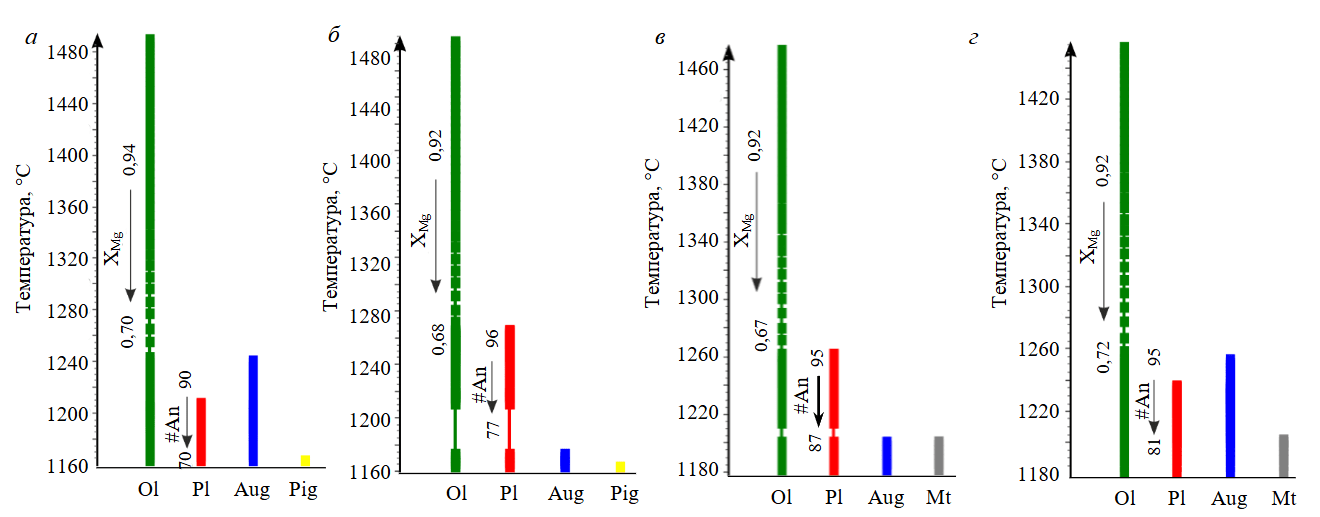

Дополнительно рассчитаны температуры и последовательность кристаллизации минералов, полученных с применением уравнений равновесий в системе минерал-расплав (табл.2). Уравнения расчета температур программного комплекса COMAGMAT показали, что ликвидусные температуры для оливина и пироксенов находятся в диапазоне ~1500-1200 °С. Для плагиоклаза температура равновесия в системе плагиоклаз-расплав определена как 955 °С, но первая кристаллизация минерала начинается при Т = 1202 °С.

PT-условия метаморфических преобразований пород

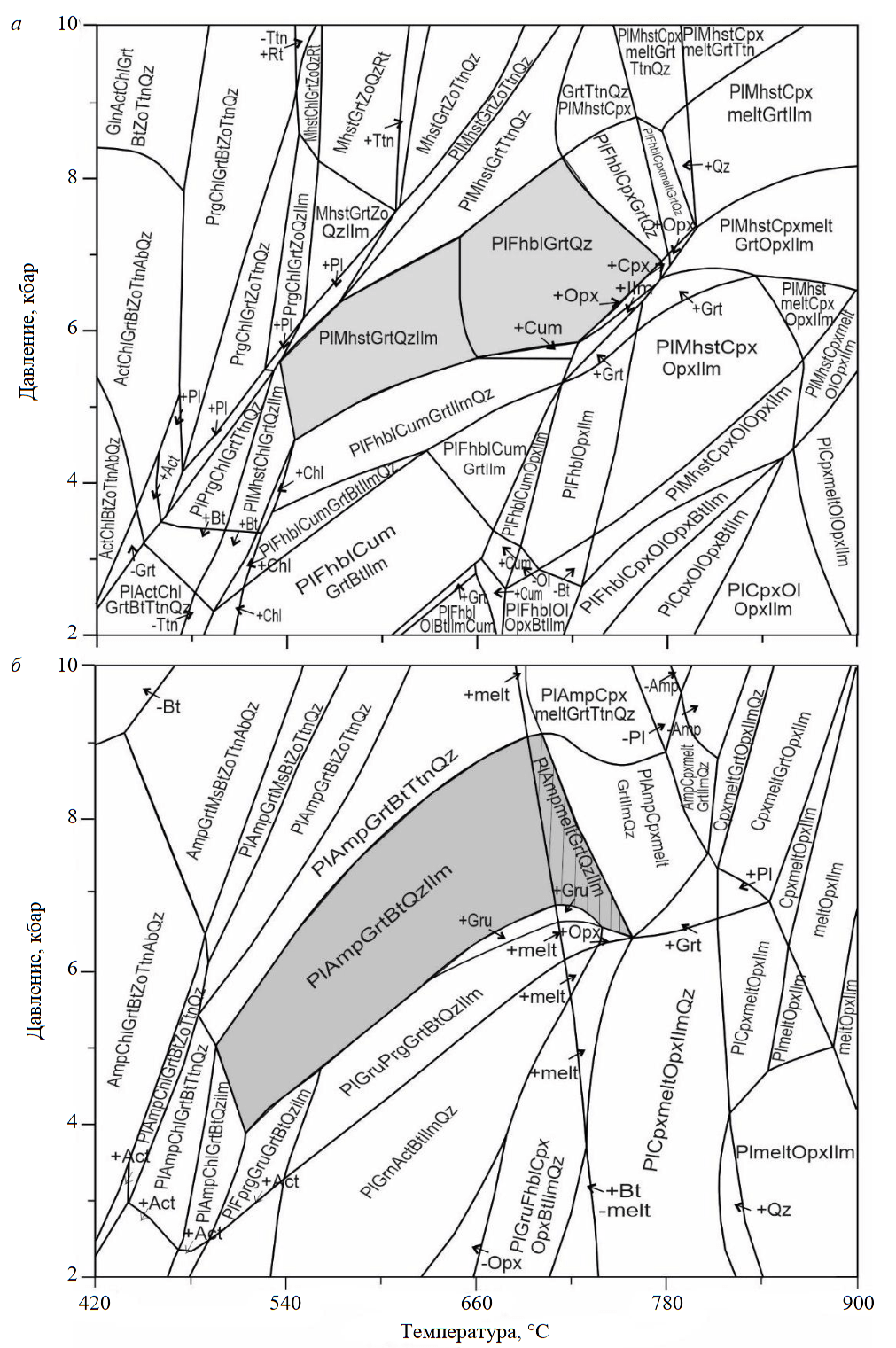

Для оценки термодинамических режимов устойчивости минеральных парагенезисов при меняющихся Р и Т для изученных основных типов пород (см. табл.1) использован метод построения псевдосечений. Помимо устойчивости минеральных парагенезисов при изменении режима давления и температуры, оценивались вариации соотношения СО₂ и Н₂О в предполагаемом углекислотно-водном флюиде. Расчеты показали, что наиболее адекватные (отвечающие наблюдаемым) результаты получаются при использовании чистого водного флюида без примеси СО₂. С помощью программного пакета Perple_X [28] построены фазовые диаграммы для пород, отвечающих составу исходного протолита (рис.5). На диаграммах хорошо воспроизводится ассоциация метаморфических минералов, наблюдаемая в шлифах.

Широко распространенный в породах метаморфический минеральный парагенезис, состоящий из граната, амфибола, плагиоклаза, вторичного клинопироксена, моделируется в области средних значений температуры и давления – Т ~700 °С; Р ~5-7 кбар. Диапазон Р и Т отвечает суперпозиции изоплет составов минералов, близких к реальным составам минералов по данным микрозондового анализа.

Наблюдаемая в некоторых породах мигматизация (например, в гранат-амфибол-плагиоклазовом сланце, обр. 17-4а) позволяет значительно сузить возможную РТ-область метаморфического минералообразования. Так, с учетом появления анатектического расплава в изученной породе, РТ-область метаморфического минералообразования для нее оценивается как Т = 710-760 °С и Р = 6-8 кбар (рис.5, б).

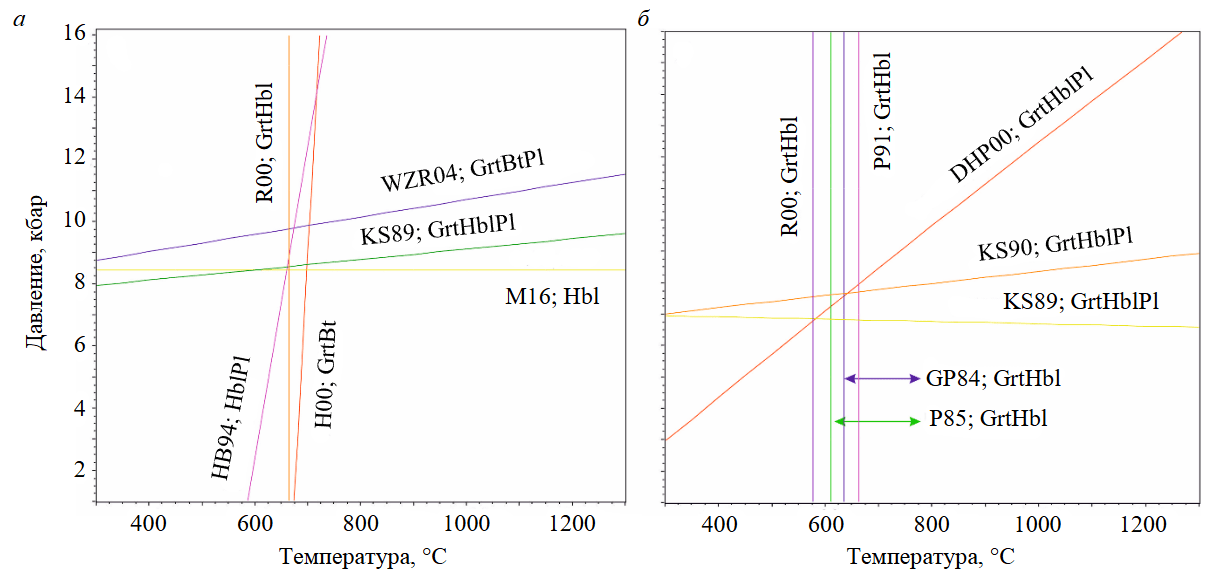

Результаты классической минеральной термобарометрии не противоречат оценкам Р и Т минералообразования, полученным методом псевдосечений. Для пород, сохранивших магматические и метаморфические минеральные парагенезисы (например, обр. 104), выявляются давления и температуры, соответствующие магматической стадии кристаллизации минералов и последующим среднетемпературному и среднебарическому режимам метаморфических преобразований (табл.3). Использование минеральных термометров и барометров, основанных на соответствии химических составов сосуществующих минералов определенным значениям давления и температуры, позволило определить высокотемпературную стадию минералообразования (оливин-шпинель-пироксеновые, пироксеновые термометры), соотносимую с этапом магматической кристаллизации минералов и расплава.

Преобладающее большинство минеральных геотермометров, использующих составы амфиболов, биотитов, плагиоклазов и гранатов, указывает на температуру метаморфизма пород в диапазоне ~580-700 °С при давлении 5-9 кбар (рис.6).

Таблица 3

Оценка РТ-параметров минералообразования пород каскамской свиты

Примечание. Геотермометры: L96 [12], MG15 [13], GP84 [18], P91 [20], P85 [19], R00 [21], HB94 [17], H00 [22]; геобарометры: DHP00 [25], KS89 [24], M16 [23], WZR04 [27].

Результаты термобарометрии согласуются с наблюдаемыми минеральными парагенезисами в породах каскамской структуры как магматического этапа, так и метаморфического. Следует отметить, что в последние годы неоднократно демонстрировалась успешность применения термобарометрических инструментов для оценки условий образования минеральных парагенезисов и в магматических системах [37-40], и в метаморфических [41-46]. Удалось проследить эволюцию термодинамических режимов петрогенезиса в различных тектонических обстановках, например зонах субдукции [47-49] или при экстремальных температурных режимах [44]. Немало работ посвящено реконструкции РТ-параметров метаморфизма на основе применения геохимических особенностей минералов [50-52] или численных модельных реконструкций минералообразования [53-55]. Такой подход показал перспективность для пород разного состава и контрастных геодинамических обстановок появления [56-58].

Заключение

Моделирование магматического и метаморфического минералообразования пород каскамской свиты с минимизацией энергии Гиббса показало хорошую сходимость модельных полей устойчивости минеральных парагенезисов и количественного соотношения минералов с наблю-даемыми в реальных образцах. Оценки РТ-параметров метаморфического минералообразования с использованием комплекса современных минеральных термобарометров и барометров, учитывающих составы большего числа сосуществующих минералов, удовлетворительно соответствуют модельным построениям полей устойчивости минеральных парагенезисов и позволяют выделить два этапа минералообразования. Первый, магматический, соответствует этапу кристаллизации оливина, клинопироксена, ортопироксена, магнетита-шпинели из коматиитового расплава в температурном диапазоне 1480-950 °С. Второй этап минералообразования отвечает прогрессивному метаморфизму и его низкотемпературной регрессивной стадии. Прогрессивная стадия метаморфических преобразований фиксируется во всех группах пород каскамской свиты и характеризуется массовым развитием минеральных парагенезисов: гранат + амфибол + плагиоклаз + кварц ± биотит, амфибол + плагиоклаз + кварц. Поздняя (низкотемпературная регрессивная) стадия метаморфизма характеризуется развитием эпидот-, цоизит-, актинолитсодержащих парагенезисов, а также серпентина, хлорита и других низкотемпературных минералов по минералам, образующим ранние парагенезисы. Пиковые значения параметров регионального метаморфизма (Т = 600-700 °С, Р = 5-9 кбар) и его регрессивной стадии (Т = 400-500 °С, Р = 3-5 кбар) для пород каскамской структуры отличаются от пиковых значений для Южной зоны Печенгской структуры (Т = 590-750 °С, Р = 9,5-10,6 кбар [59] и Т = 630-690 °С, Р ~5 кбар). Полученные данные указывают на отсутствие признаков раннего метаморфизма высоких давлений (доходящих до эклогитовой фации), как это предполагалось в более ранних работах [35].

Результаты проведенных исследований необходимо учитывать при определении принадлежности каскамской структуры к тем или иным палеопротерозойским террейнам Кольско-Норвежской области Фенноскандинавского щита.
