Выбор и оценка системы вскрытия при разработке крутопадающих месторождений открытым способом

Финансирование

Исследование выполнено за счет гранта Российского научного фонда № 23-21-10040.

Введение

Увеличение глубины и размера карьера в плане влечет рост затрат на добычу полезных ископаемых и приводит к необходимости совершенствования горной техники и технологии ведения горных работ. Как отмечается многими авторами, основной рост затрат на разработку карьеров с увеличением глубины и других параметров связан с затратами на транспортирование горной массы [1-3] и создание схемы вскрытия [4, 5]. Обоснование параметров эксплуатации карьерного транспорта является сложной многофакторной задачей [6, 7], а от эффективности планирования и управления транспортными комплексами зависят основные экономические показатели разработки месторождения [8-10]. При этом карьерный транспорт и схема вскрытия рассматриваются в различных системах – транспортной [11], горнотранспортной [12], логистической [13]. Адаптация к изменяющимся внешним и внутренним условиям разработки месторождений часто производится путем технического перевооружения в транспортной системе карьера, которое предусматривает изменение вида или моделей применяемых транспортных средств [14-16]. Изменения, производимые в одной из рассматриваемых систем без учета элементов других, могут приводить к низкой эффективности преобразований на карьере.

При вскрытии месторождений используются термины «способ вскрытия» и «схема вскрытия» [17]. В теории вскрытия карьерных полей известно также понятие «система вскрытия», или «генеральная схема вскрытия» – это порядок и последовательность поэтапного создания, изменения (развития) схемы вскрытия за период существования карьера, обеспечивающие вскрытие рабочих горизонтов до рабочей глубины. В данном определении нет признаков системы, не выделены элементы и связи, на практике понятие почти не используется. Система вскрытия отличается от схемы вскрытия только тем, что учитывает все этапы отработки месторождения. Ни в одних из известных определений и характеристик вскрытия не отражен вид транспорта, определяющий величину затрат и эффективность расходования ресурсов, которым осуществляется перемещение груза. Развитие схемы вскрытия и транспортирование горной массы рассматриваются без учета взаимосвязей между ними, поэтому существующий методический подход не позволяет оценивать эффективность и устойчивость функционирования системы вскрытия.

Появление новых и развитие действующих транспортных комплексов для открытых горных работ (ОГР) привели к тому, что некоторые комплексы не предусмотрены общепринятыми классификациями способов вскрытия. Например, расположение карьерных подъемников на металлических опорах [18, 19], башенных конструкциях [20, 21], размещаемых на борту карьера, создают доступ к рабочим горизонтам, но не предполагают проведение крутых траншей и не относятся к бестраншейному вскрытию. Определения способа и схемы вскрытия наиболее точно характеризуют применение одного вида транспорта в карьере. В современных условиях эффективная отработка глубокозалегающих месторождений возможна только при комбинации нескольких видов транспорта, организации в карьере перегрузочных пунктов различных конструкций и назначения. Притом способ и схема вскрытия до перегрузочного пункта и после будут отличаться. Это подводит к необходимости пересмотра обоснования структуры и функций системы вскрытия, уточнению понятия. Отсутствие системного подхода приводит к ущербу от несоответствия отдельных элементов проектирования вскрытия, который будет только возрастать с увеличением глубины ведения горных работ.

Методика оценки системы вскрытия

Под «системой вскрытия» понимается подсистема горнотехнической системы (ГТС), предназначенная для обеспечения доступа к месторождению или локальному участку, формирования и реализации грузопотоков полезного ископаемого, вскрышных пород, оборудования и материалов, состоящая из вскрывающих выработок, транспортных средств и устройств, внутрикарьерных пунктов перегрузки горной массы [22].

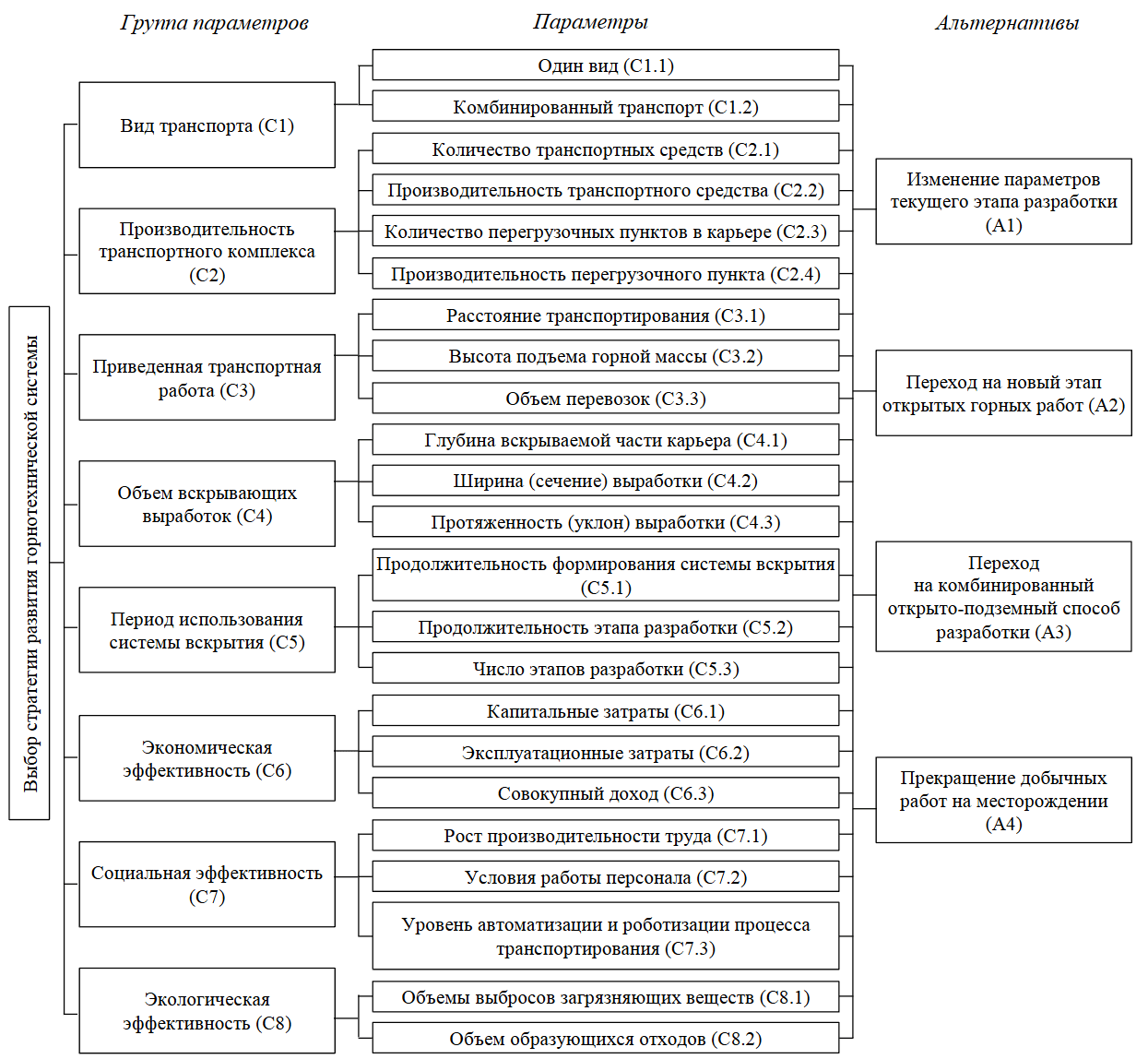

В работе выполнена систематизация параметров системы вскрытия, влияющих на развитие горнотехнической системы, с учетом практики эксплуатации, реконструкции системы вскрытия на действующих предприятиях и анализа исследований, посвященных вопросам эффективности карьерного транспорта, разработки оптимальных вариантов схем вскрытия, обеспечения устойчивости и эффективности развития систем. В основе систематизации лежал функциональный подход с выделением технических, технологических, экономических, социальных и экологических факторов. Предлагается двухуровневая оценка с использованием 8 групп и 23 параметров, которые обоснованы в [23] (рис.1). Первый уровень иерархии учитывает параметры оценки системы вскрытия при взаимодействии с ГТС и внешней средой. Ко второму уровню отнесены специфические параметры функционирования системы вскрытия. Классификация параметров позволяет выполнять комплексную оценку системы вскрытия и выбирать стратегию дальнейшего развития ГТС.

 Рассматриваемые параметры оцениваются качественными и количественными значениями, оказывают влияние на конечный результат и имеют отличающиеся цели. Поэтому необходима разработка комплексного критерия и метода оценки, позволяющих учитывать данные особенности.

Оценку системы вскрытия, а также выбор стратегии освоения крутопадающих месторождений предлагается производить с использованием комплексного критерия эффективности, в качестве которого выбран ранговый коэффициент, позволяющий учитывать большое число параметров, качественную и количественную величину, а также целевую функцию каждого параметра. Разработанный критерий имеет следующий вид:

где х_ij – значение оценки i-й альтернативы по j-му критерию для всех параметров системы вскрытия; i – влияющий параметр; w_j – весовой коэффициент параметра; k_i – полезность альтернатив.

Ранжирование параметров путем определения весовых коэффициентов имеет смысл производить с использованием нечеткого метода анализа иерархий (Fuzzy Analytic Hierarchy Process (Fuzzy AHP) [24, 25]. Метод достаточно широко используется при решении многокритериальных задач, в том числе в горном деле [26-28].

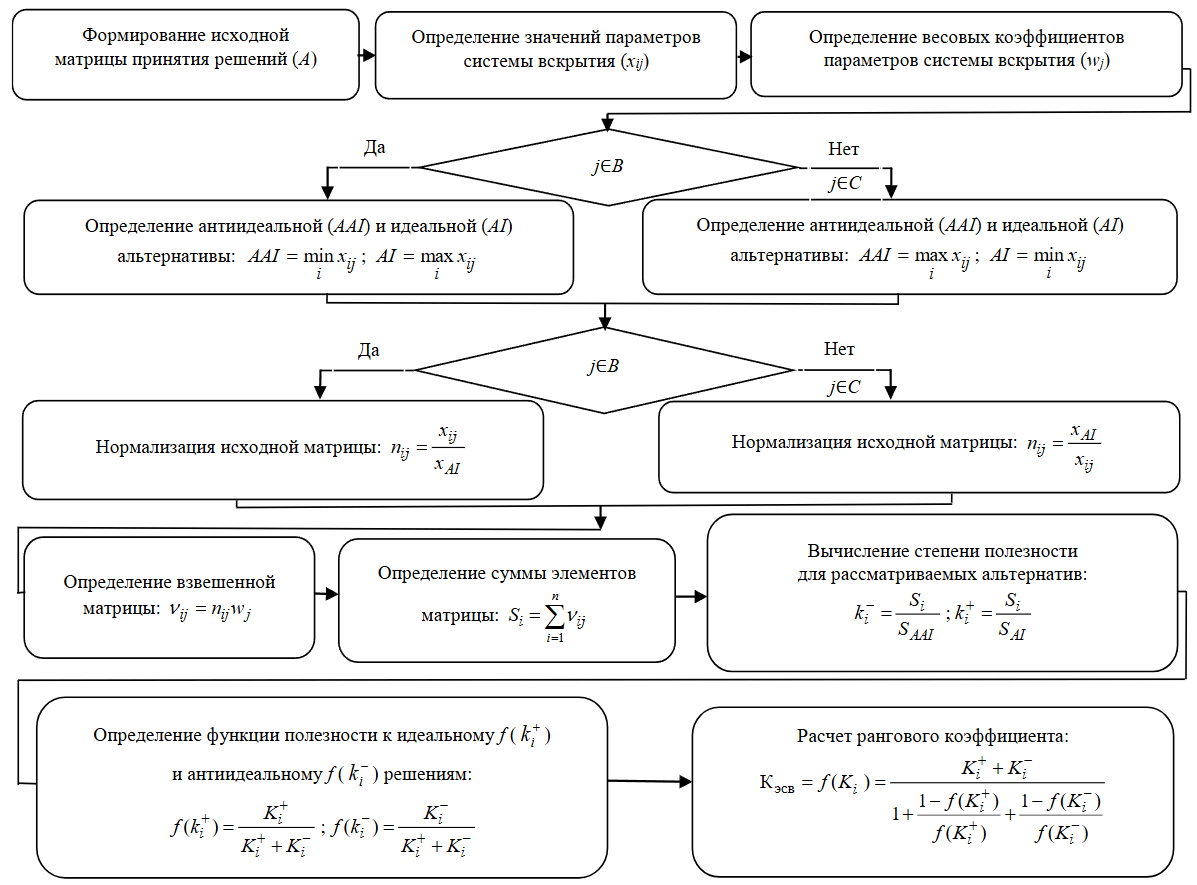

Большое количество влияющих параметров, имеющих разные целевые значения, стремящиеся к максимально, либо минимально возможным, а также сложность оценки ряда параметров количественными значениями предопределили необходимость применения комбинированных многокритериальных нечетких методов для выбора целесообразного варианта вскрытия соответствующей стратегии развития ГТС. В ходе исследований апробированы различные методы, выбран метод MARCOS [29-31], который отвечает поставленным условиям решения задачи. Последовательность выполнения расчетов рангового коэффициента с учетом многокритериальных методов представлена на рис.2 [17].

В результате расчета по значению предлагаемого критерия устанавливается итоговый ранг для каждой рассматриваемой стратегии развития ГТС. Для стратегий, имеющих наибольшие ранги, выполняется расчет технико-экономических показателей и производится окончательный выбор.

Обсуждение результатов

Основными элементами системы вскрытия при существующем подходе выступают только вскрывающие выработки, определенным образом размещаемые в пространстве карьера. Параметры вскрывающих выработок определяются параметрами карьерного транспорта, однако такой элемент, как карьерный транспорт, отсутствует в существующих определениях и классификациях вскрытия. Эффективность функционирования горнотехнической системы на глубоких карьерах определяется затратами на вскрышные работы и транспортирование горной массы, которые в значительной степени взаимосвязаны (рис.3).

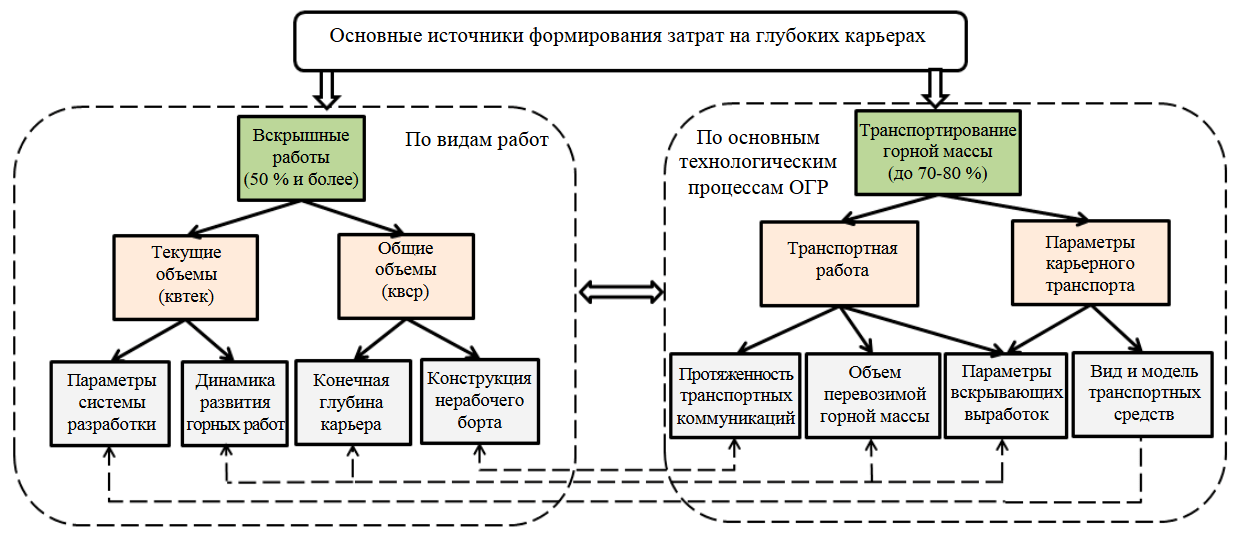

Основными источниками затрат по технологическим процессам являются расходы на карьерный транспорт, на долю которого приходится до 70 %, а по видам работ – расходы на вскрышные работы, составляющие 50 % и более, в зависимости от среднего эксплуатационного коэффициента вскрыши и принятого режима горных работ. При этом от 30 до 50 % вскрышных работ, по данным [22], приходится на создание схемы вскрытия. Наибольшие значения характерны для глубоких карьеров, которые формируются при разработке крутопадающих залежей. Система вскрытия, объединяющая вскрывающие выработки и карьерный транспорт, является наиболее затратной подсистемой ГТС. Поэтому решения, принятые при проектировании системы вскрытия, значительно повлияют на устойчивость функционирования горнотехнической системы в целом.

Весь период разработки крупных, т.е. разрабатываемых в течение нескольких десятилетий, месторождений можно разделить на этапы уточнения запасов, вовлекаемых в отработку, пересмотра контуров карьера, изменения применяемых техники и технологии производства работ и т.д. Соответственно поэтапно развивается и схема вскрытия. Функция отдельных выработок сформированной схемы вскрытия может меняться по мере перехода на новые этапы открытых горных работ и изменения способа разработки месторождения. Например, вскрывающие выработки начального этапа на новом этапе могут использоваться как вспомогательные, при переходе на подземный способ разработки – для передвижения автосамосвалов подземного рудника, либо, как предложено в [17], для подъема на поверхность и спуска на перегрузочный пункт горной массы, оборудования и материалов. Функциональные возможности системы вскрытия отличаются на каждом отдельном этапе. Потому необходимо осуществлять проектирование системы вскрытия с использованием уточненного определения данного термина, учитывать вскрывающие выработки, транспортные коммуникации, перегрузочные пункты, средства транспорта, транспортные конструкции, а также конкретизировать функции отдельных элементов на каждом этапе функционирования горнотехнической системы; для этого расширено понятие системы вскрытия.

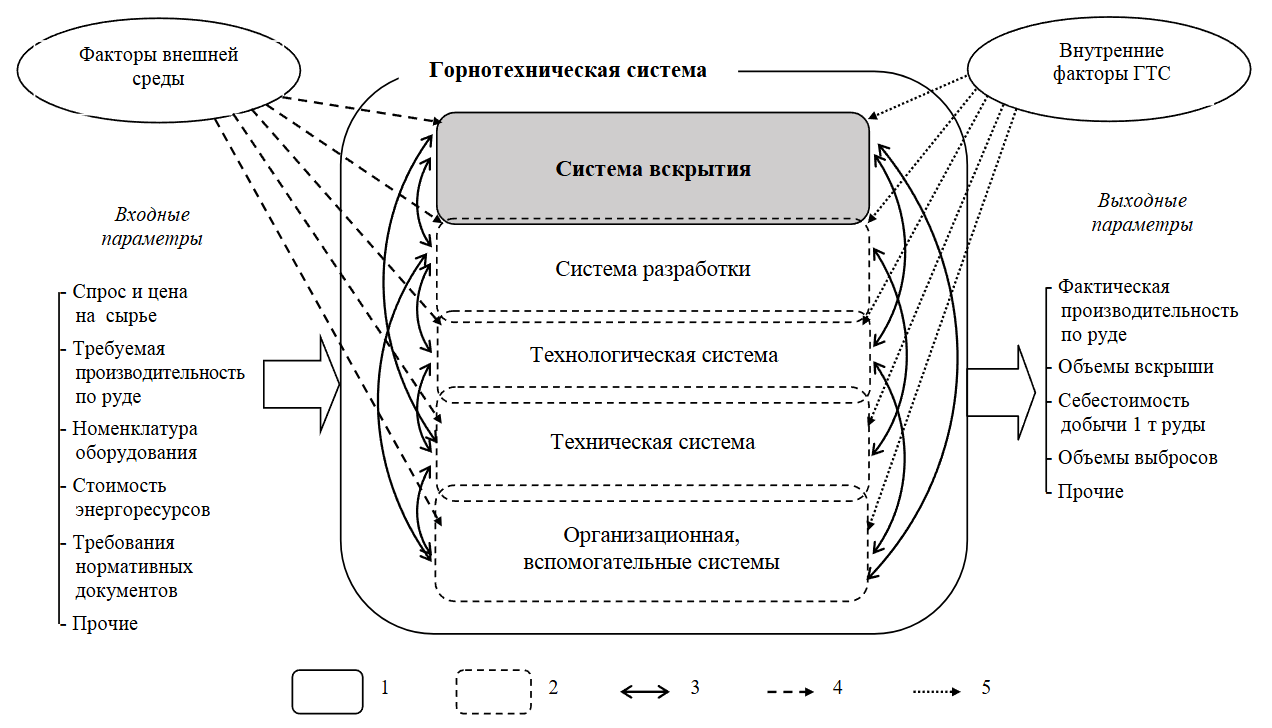

Система вскрытия связана с другими подсистемами горнотехнической системы как прямыми, так и обратными связями, при этом некоторые элементы могут входить в состав сразу нескольких подсистем ГТС (рис.4) [17].

Система вскрытия характеризуется числом и назначением элементов, параметрами связей между ними и продолжительностью функционирования элементов в неизменном виде. Основной функцией системы вскрытия является создание и поддержание транспортной связи между объектами на поверхности и горизонтами карьера для формирования устойчивого грузопотока на различных этапах разработки месторождения. Устойчивый грузопоток – это поток грузов, перемещаемый транспортными средствами по вскрывающим выработкам, транспортным коммуникациям и конструкциям, обеспечивающий проектные показатели горнотехнической системы по объемам и качеству потока груза.

В [17] были проанализированы структура, способ и схемы вскрытия, а также имеющиеся определения. Результаты анализа, а также предлагаемая структура системы вскрытия представлены в табл.1. Оранжевая область включает элементы и параметры, которые следуют из определения, желтая – включенные через косвенные признаки.

Таблица 1

Составы способа, схемы и системы вскрытия

Предложенное определение системы вскрытия отображает параметры, которые могут использоваться как классификационные признаки при описании системы:

• средства транспорта – вид и модель применяемого средства, диапазон использования по глубине карьера;
• вскрывающие выработки – тип, назначение, ширина, угол наклона, форма трассы, расположение выработок, транспортных устройств на бортах карьера;
• перегрузочные пункты – тип, количество, глубина расположения.

Система вскрытия проектируется детально на текущий этап разработки и укрупненно на весь предполагаемый период разработки месторождения. За время функционирования карьера система вскрытия может претерпевать изменения. Отдельные параметры элементов системы могут изменяться в течение текущего этапа разработки, более глобальные происходят при переходе на другие этап или способ разработки [32]. Система вскрытия изменяется в соответствии с выбранной стратегией развития ГТС (табл.2). Также альтернативной стратегией развития ГТС являются прекращение добычи руды на месторождении и дальнейшее использование сформированных пространств в качестве техногенных георесурсов [33-35].

Таблица 2

Виды изменений системы вскрытия и их особенности

Изменения системы вскрытия могут происходить следующим образом:

• В течение этапа разработки изменения чаще всего вызваны техническим перевооружением в связи с приобретением автосамосвалов других моделей. Для новых моделей транспортных средств могут пересматриваться ширина и угол наклона выработок. Для комбинированных видов транспорта может изменяться диапазон использования каждого вида по глубине, вплоть до полного отказа от одного из видов транспорта. В ходе изменений не пересматриваются контуры карьера.
• При переходе на новый этап открытого способа разработки изменяется конечный контур карьера и существенно преобразовывается система вскрытия. При этом схема вскрытия может полностью измениться, либо отдельные элементы старой схемы на новом этапе используются как вспомогательные. Изменяться могут такие параметры системы вскрытия, как вид транспорта и модель транспортных средств, параметры вскрывающих выработок и перегрузочных пунктов.
• При переходе на подземный способ разработки создается новая схема вскрытия подземного рудника, предполагающая проходку новых выработок и организацию работы по ним транспорта подземного рудника. При этом схема вскрытия карьера может использоваться в неизменном виде, может частично изменяться для целей подземного рудника, либо может вообще демонтироваться или не использоваться. В таком случае изменяются вид транспорта, модель транспортных средств, форма трассы, параметры выработок и транспортных устройств, количество пунктов выдачи горной массы из карьера. При переходе на открыто-подземный способ разработки трудоемкость изменения системы вскрытия во многом определяется тем, какую функцию будет выполнять существующая система вскрытия карьера для дальнейшей эксплуатации подземного рудника.

Выбор стратегии развития горнотехнической системы на планируемый этап разработки сопровождается изменением системы вскрытия. Описанный подход к комплексной оценке системы вскрытия позволяет определять эффективность рассматриваемых стратегий развития горнотехнической системы с учетом особенностей каждого этапа разработки.

Подход апробирован на условиях одного из железорудных предприятий Уральского региона [17]. Оценены четыре стратегии развития ГТС: А1 – изменение параметров текущего этапа; А2 – переход на новый этап ОГР; А3 – переход на открыто-подземный способ и А4 – прекращение функционирования горнодобывающего предприятия. По результатам расчетов установлено, что наивысший ранг имеет стратегия А3 (значение рангового коэффициента 0,5908), второй ранг – стратегия А2 (0,5757), третий ранг – А4 (0,5647), наименьший ранг – А1 (0,4226). Стратегия А3 определена в качестве альтернативы развития ГТС. Для выбранного варианта рассчитана величина совокупного дисконтированного дохода, которая составила более 1,6 млрд руб. Экономический эффект выбранной стратегии развития достигается за счет перехода к освоению законтурных запасов месторождения, вовлечения в отработку дополнительных объемов руды по сравнению с другими стратегиями, сокращения капитальных затрат на строительство подземного рудника и эксплуатационных затрат на доставку руды при поэтапном формировании системы вскрытия.

Заключение

Влияние внешних и внутренних факторов на функционирование горнодобывающего предприятия ведет к необходимости изменения видов и типов применяемого карьерного транспорта и пересмотру схемы вскрытия. При этом карьерный транспорт и схема вскрытия рассматриваются в структуре различных систем: транспортной, горнотранспортной, логистической. Существующее определение системы вскрытия фактически дублирует понятие схемы вскрытия и не используется в проектировании и выполнении исследований. Предлагается уточнение существующей терминологической базы и применение системного подхода к обоснованию структуры, параметров и функций системы вскрытия. Такой подход позволяет рассматривать комплексно выбор вида и типа карьерного транспорта с учетом параметров вскрывающих выработок и конструкций, необходимых для функционирования карьера, конструировать оптимальную структуру системы вскрытия, позволяющую минимизировать затраты на разработку месторождения. Наибольшие затраты в системе вскрытия характерны для разработки глубоких крутопадающих месторождений. Ввиду продолжительных сроков освоения месторождений разработка производится этапами с последующим переходом на подземный способ добычи. В период перехода с одного этапа на другой или смены способа разработки наиболее сложным является изменение системы вскрытия карьера. Рассмотрены возможные варианты преобразований системы вскрытия, производимых в период изменения стратегии развития ГТС. Для оценки эффективности системы вскрытия предложен ранговый коэффициент, расчет которого основан на применении комбинации многокритериальных методов анализа Fuzzy AHP и MARCOS. Выполнен расчет для одного из железорудных предприятий Уральского региона, который позволил определить предпочтительный вариант развития стратегии ГТС – переход на комбинированный способ разработки, предполагающий формирование совместной схемы вскрытия карьера и подземного рудника.
